深圳市方中禾科技-LCD驱动芯片-FZH1697产品技术手册

• 概述

型号：FZH1697
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）

FZH1697是一种带键盘扫描接口的LCD驱动控制专用电路，内部集成有MCU 数字

接口、数据锁存器、LCD驱动、键盘扫描、幻彩背光驱动等电路。本产品性能优良，质 量可靠，无须更改解码板底层指令，与现有LED驱动IC的指令集完全兼容。现有的支持 LED显示的解码板可以直接外接LCD显示前面板，不需要外加单片机进行按键扫描（或 通过解码板扫描按键），同时支持PWM背光驱动和SW普通输入扩展口。主要应用于 VCR、VCD、DVD 及家庭影院等产品的显示屏驱动。采用SOP32等封装形式。

二、 特性说明

采用低功耗CMOS工艺

最大20X4点LCD驱动

最大4X3按键输入

4路LED驱动，具有64级PWM，可用于LCD幻彩背光驱动；

4通用输入口，可连接拨轮式电子编码开关

1/2或1/3LCD驱动偏压可选

LCD工作电压可调

串行接口（CLK，STB，DIO）

振荡方式：内置RC振荡，典型振荡频率为128KHZ

封装形式：SOP32

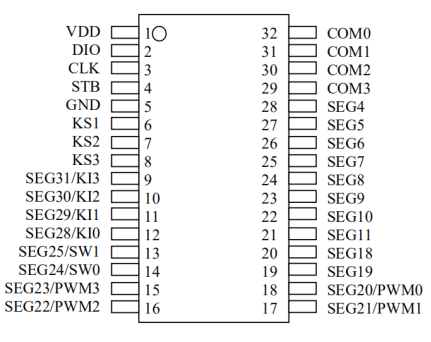

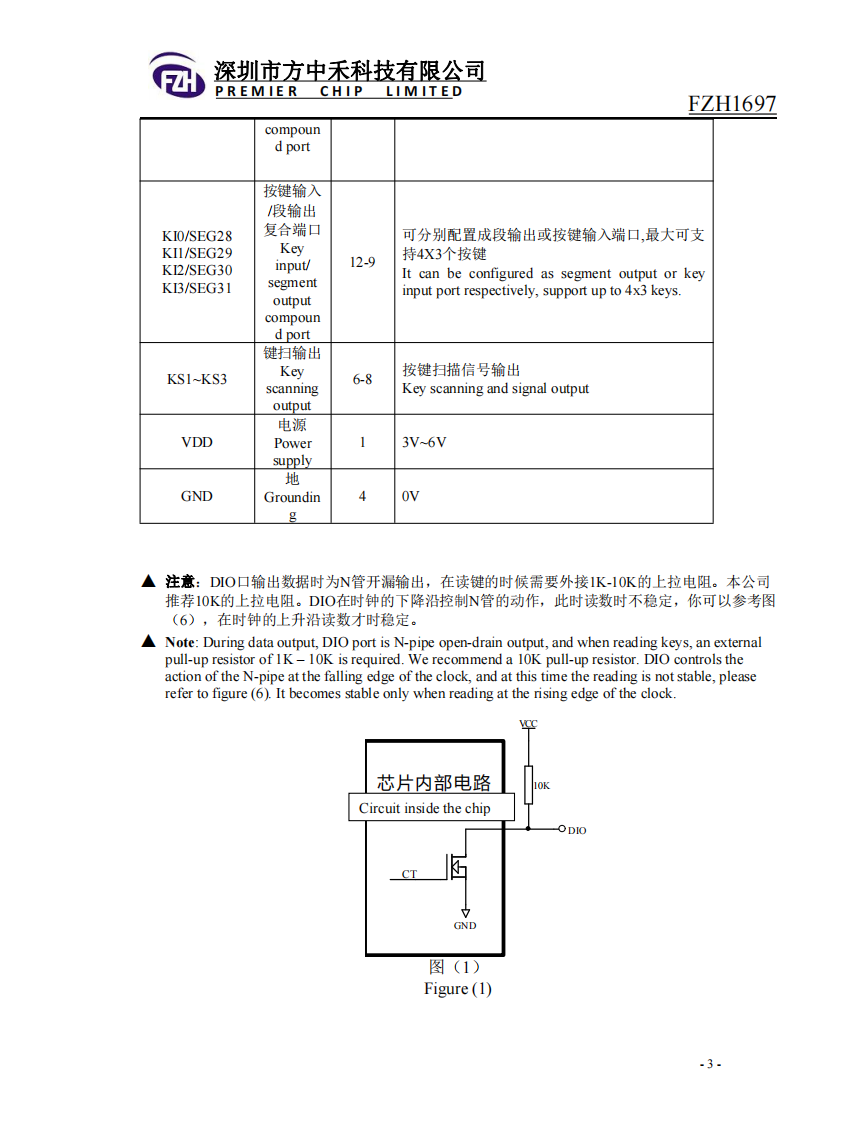

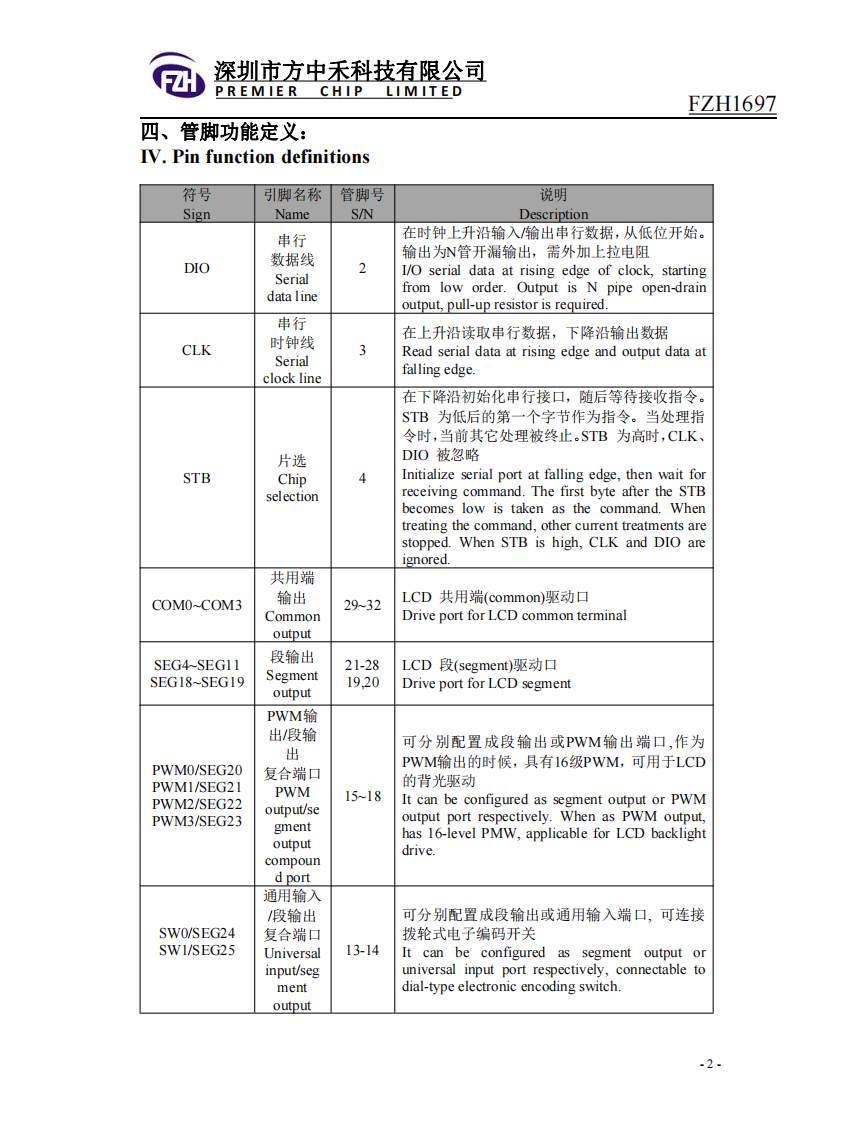

三、管脚定义

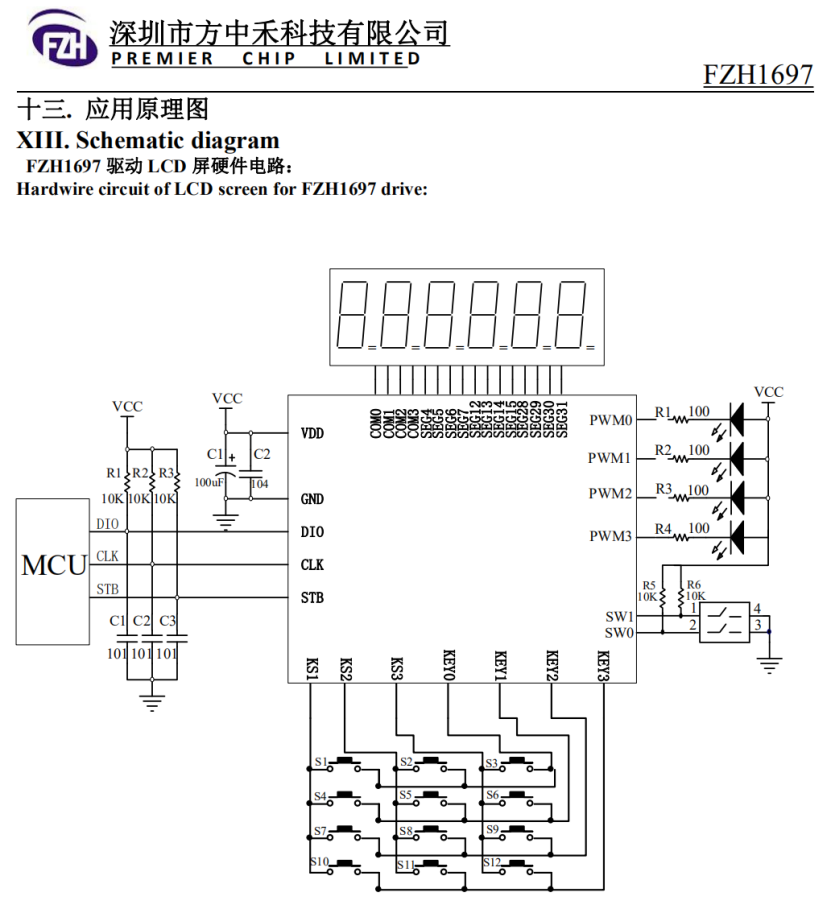

四、典型应用电路

FZH1697 是方中禾科技旗舰级显示控制芯片，通过 矩阵按键扫描 + PWM背光 + 通用输入口 的三重集成，大幅简化影音设备前面板设计。
