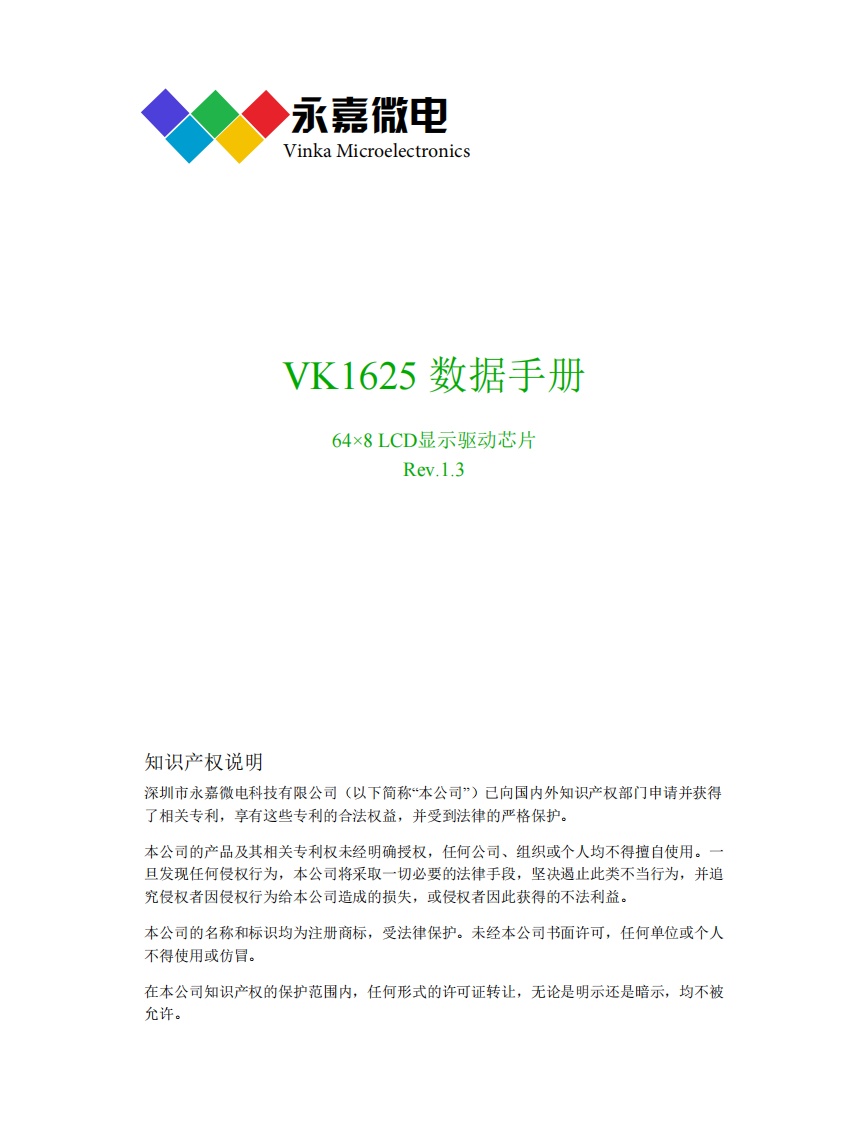

64×8 LCD显示驱动芯片 VK1625 数据手册

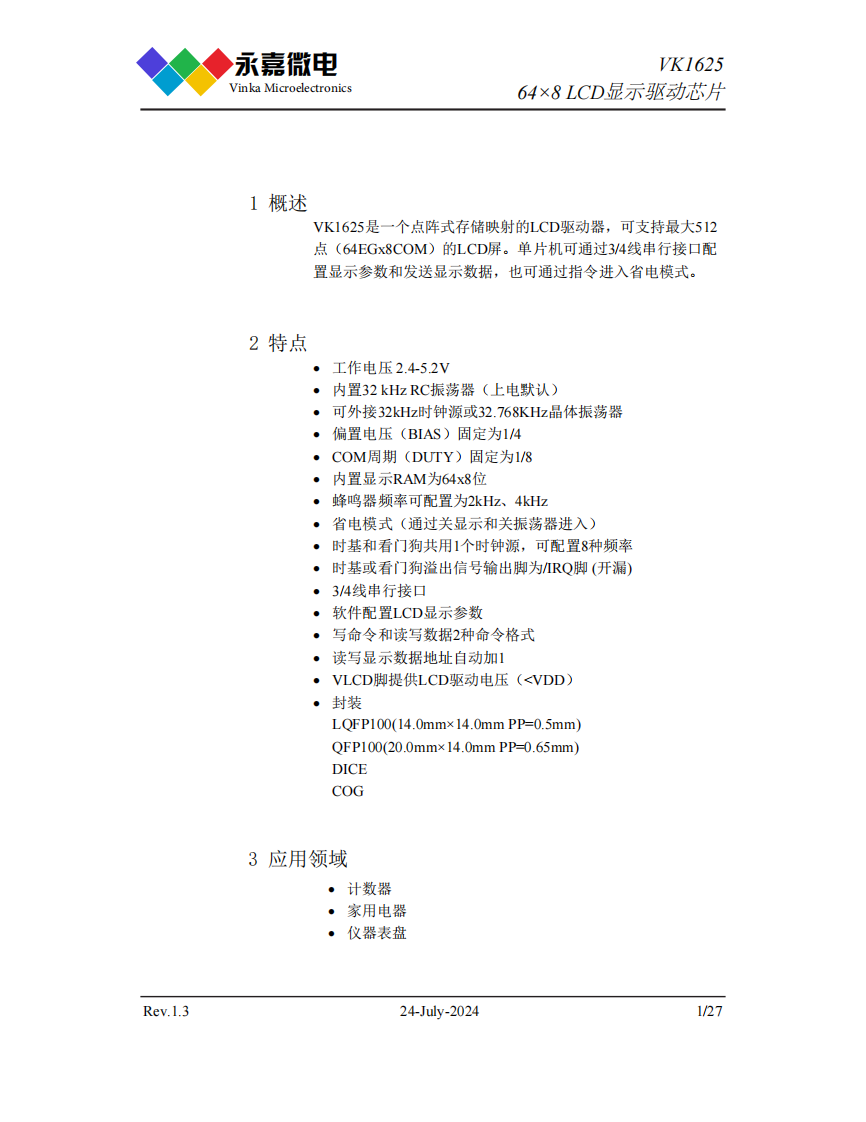

VK1625是一个点阵式存储映射的LCD驱动器，可支持最大512 点（64EGx8COM）的LCD屏。单片机可通过3/4线串行接口配 置显示参数和发送显示数据，也可通过指令进入省电模式 Z113+205

特点

• • 工作电压 2.4-5.2V
  • 内置32 kHz RC振荡器（上电默认）
  • 可外接32kHz时钟源或32.768KHz晶体振荡器
  • 偏置电压（BIAS）固定为1/4
  • COM周期（DUTY）固定为1/8
  • 内置显示RAM为64x8位
  • 蜂鸣器频率可配置为2kHz、4kHz
  • 省电模式（通过关显示和关振荡器进入）
  • 时基和看门狗共用1个时钟源，可配置8种频率
  • 时基或看门狗溢出信号输出脚为/IRQ脚 (开漏)
  • 3/4线串行接口
  • 软件配置LCD显示参数
  • 写命令和读写数据2种命令格式
  • 读写显示数据地址自动加1
  • VLCD脚提供LCD驱动电压（<VDD）
  • 封装 LQFP100(14.0mm×14.0mm PP=0.5mm)

QFP100(20.0mm×14.0mm PP=0.65mm)

DICE COG

• • 应用领域
  • 计数器
  • 家用电器
  • 仪器表盘

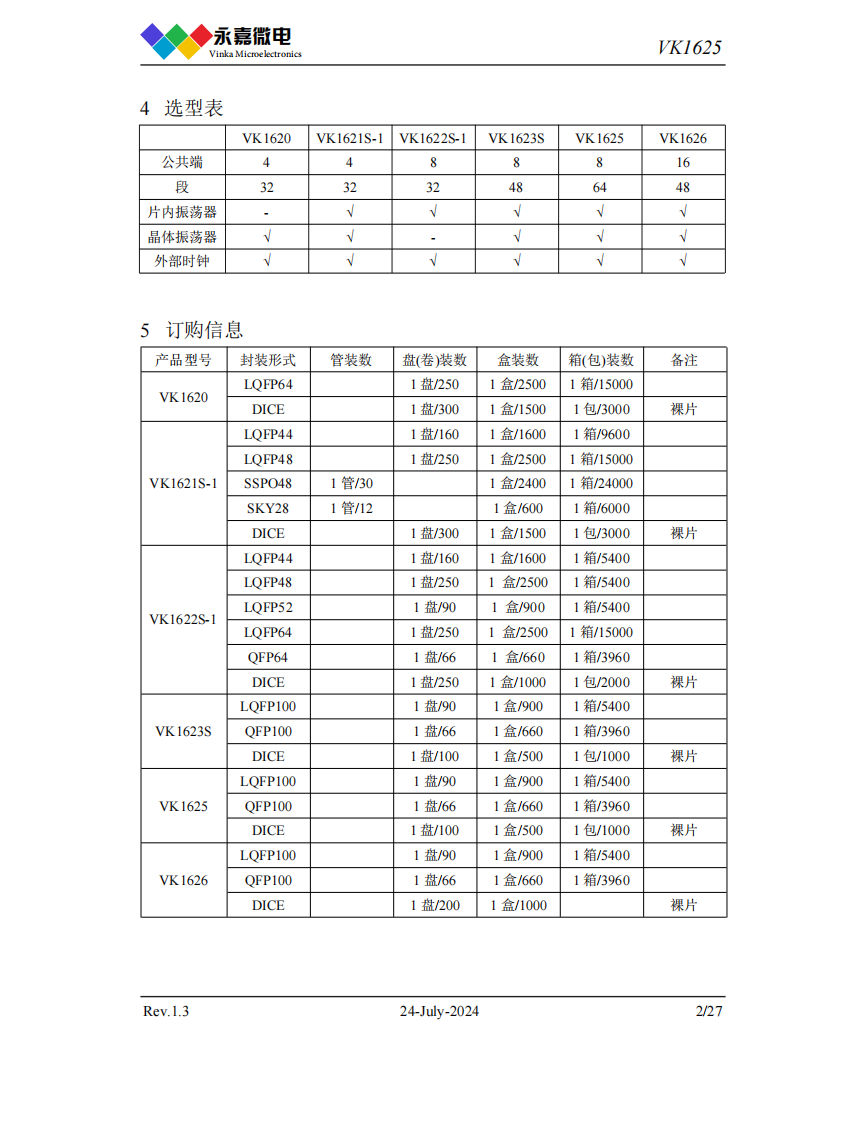

RAM映射LCD控制器和驱动器系列：

VK1024B  2.4V～5.2V   6seg*4com  6*3   6*2    偏置电压1/2 1/3   S0P16  省电模式

VK1056B  2.4V～5.2V   14seg*4com   14*3  14*2   偏置电压1/2 1/3   SOP24  省电模式

VK1056C  2.4V～5.2V   14seg*4com   14*3  14*2    偏置电压1/2 1/3   SSOP24 省电模式

VK1072B  2.4V～5.2V   18seg*4com   18*3  18*2    偏置电压1/2 1/3   SOP28  省电模式

VK1072C  2.4V～5.2V   18seg*4com  18*3  18*2    偏置电压1/2 1/3   SOP28  省电模式

VK1072D  2.4V～5.2V   18seg*4com  18*3  18*2   偏置电压1/2 1/3   SSOP28 省电模式

VK1088B  2.4V～5.2V   22seg*4com  22*3   22*2   偏置电压1/2 1/3 QFN32（4*4mm PP=0.4mm）超小体积

VK1128C    2.4V～5.2V    32seg*4com   32*3    32*2     偏置电压1/2 1/3  QFN48 (5*5mm PP=0.35mm)超小体积

VK0192M   2.4V～5.2V   24seg*8com              偏置电压1/4      LQFP44 省电模式

VK0256   2.4V～5.2V   32seg*8com             偏置电压1/4      QFP64  省电模式

VK0256B  2.4V～5.2V   32seg*8com              偏置电压1/4      LQFP64 省电模式

VK0256C  2.4V～5.2V   32seg*8com             偏置电压1/4     LQFP52 省电模式

VK0384   2.4V～5.2V     48seg*8com              偏置电压1/4       LQFP64 省电模式

VK1621     2.4V～5.2V   32seg*4com  32*3 32*2        偏置电压1/2 1/3    LQFP44(QFP44正方形)/LQFP48/SSOP48/SDIP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)          省电模式

VK1622    2.4V～5.2V   32seg*8com              偏置电压1/4   LQFP44/LQFP48/LQFP52/LQFP64/QFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式

VK1623    2.4V～5.2V   48seg*8com              偏置电压1/4      LQFP100/QFP100；DICE/DIE

裸片(绑定COB)；COG(绑定玻璃)  省电模式

VK1625   2.4V～5.2V   64seg*8com             偏置电压1/4      LQFP100/QFP100；DICE/DIE

裸片(绑定COB)；COG(绑定玻璃)  省电模式

VK1626   2.4V～5.2V   48seg*16com             偏置电压1/5      LQFP100/QFP100；DICE/DIE裸片(绑定COB)  省电模式
