深圳市方中禾科技-LCD驱动芯片-FZH1643产品技术手册

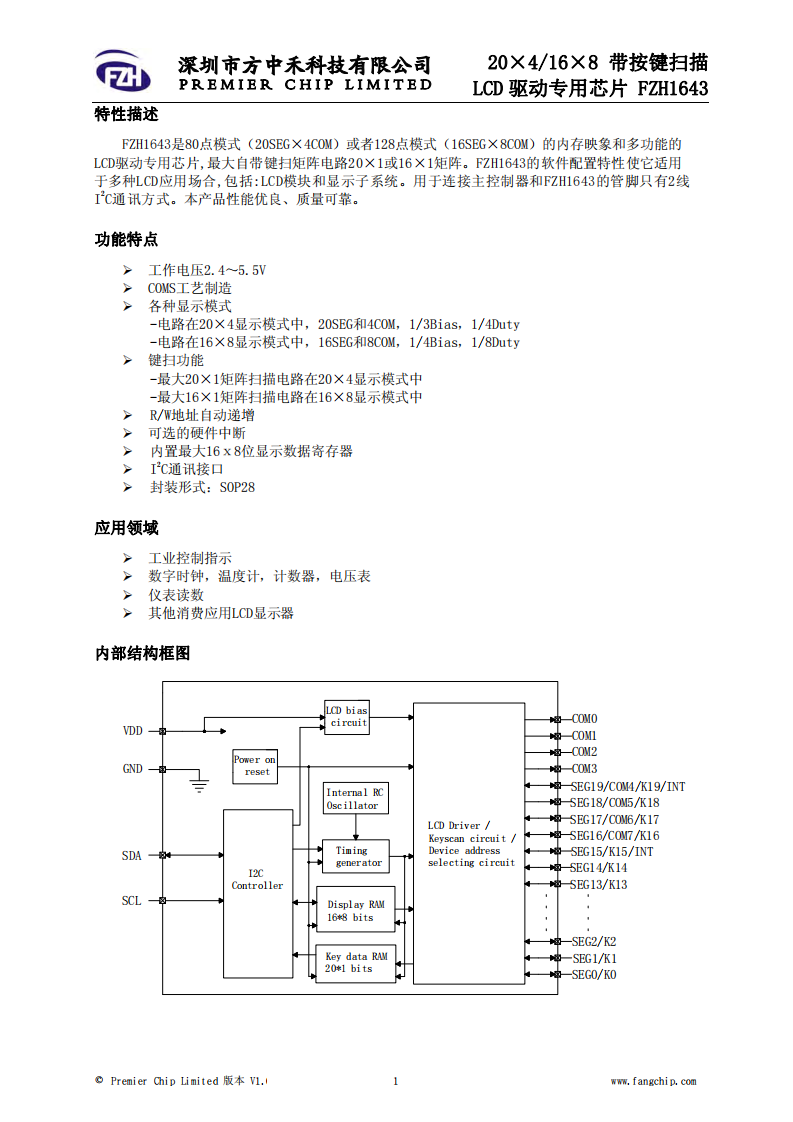

特性描述

型号：FZH1643
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）

FZH1643是80点模式（20SEG×4COM）或者128点模式（16SEG×8COM）的内存映象和多功能的LCD驱动专用芯片,最大自带键扫矩阵电路20×1或16×1矩阵。FZH1643的软件配置特性使它适用于多种LCD应用场合,包括:LCD模块和显示子系统。用于连接主控制器和FZH1643的管脚只有2线I²C通讯方式。本产品性能优良、质量可靠。

功能特点 Ø

工作电压2.4～5.5V

COMS工艺制造

各种显示模式

-电路在20×4显示模式中，20SEG和4COM，1/3Bias，1/4Duty

-电路在16×8显示模式中，16SEG和8COM，1/4Bias，1/8Duty

键扫功能

-最大20×1矩阵扫描电路在20×4显示模式中

-最大16×1矩阵扫描电路在16×8显示模式中

R/W地址自动递增

可选的硬件中断

内置最大16ⅹ8位显示数据寄存器

I²C通信（仅需SDA/SCL两根线），支持 400kHz高速模式

封装形式：SOP28（另有精简版FZH1643A为SOP16）

应用领域

Ø 工业控制指示

Ø 数字时钟，温度计，计数器，电压表

Ø 仪表读数

Ø 其他消费应用LCD显示器

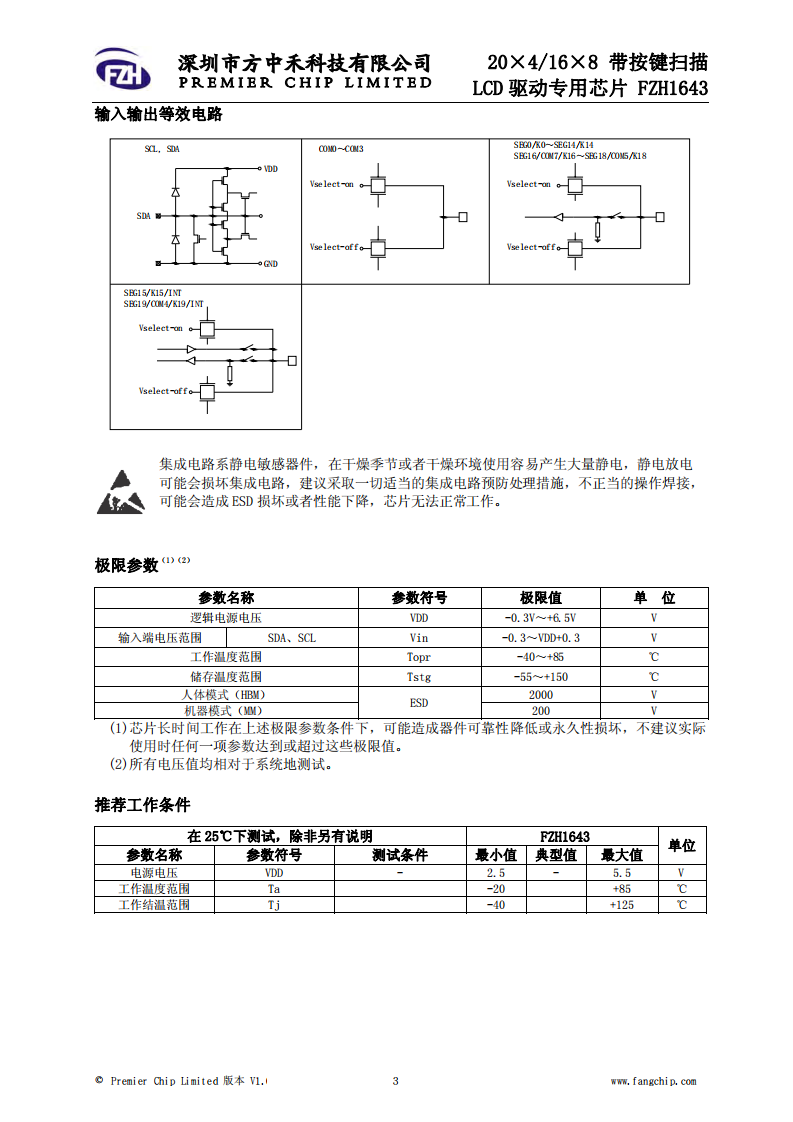

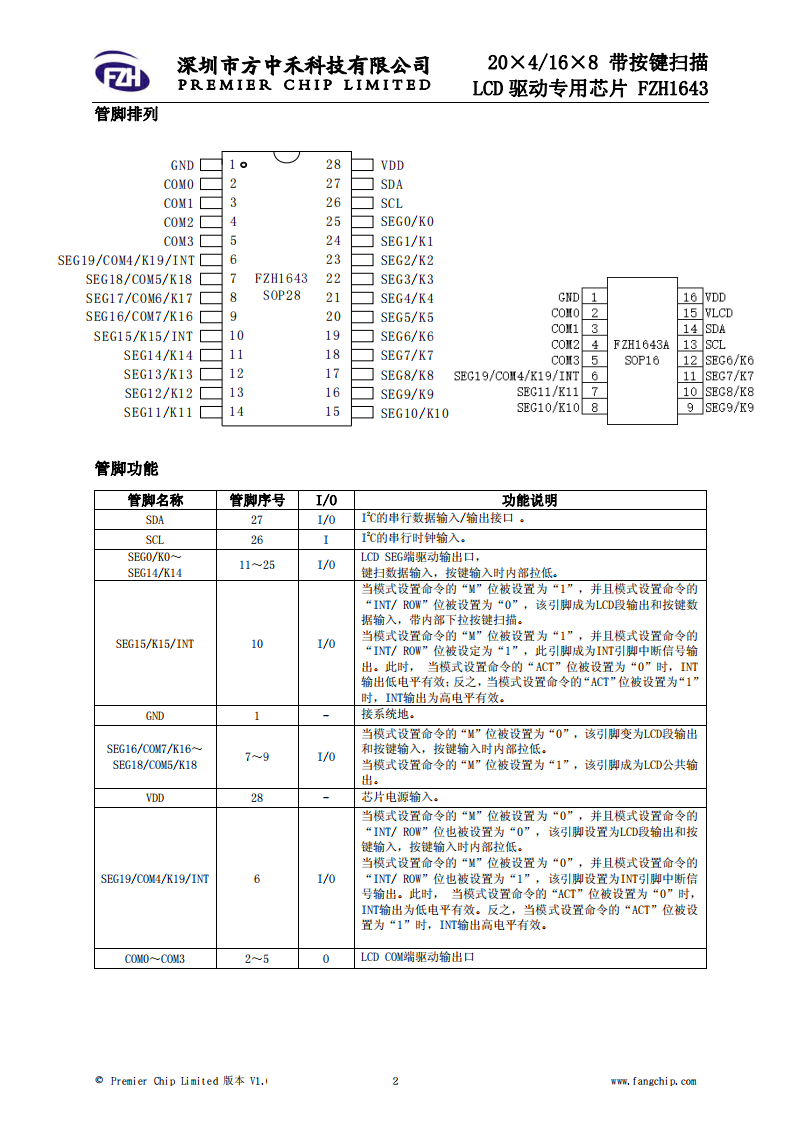

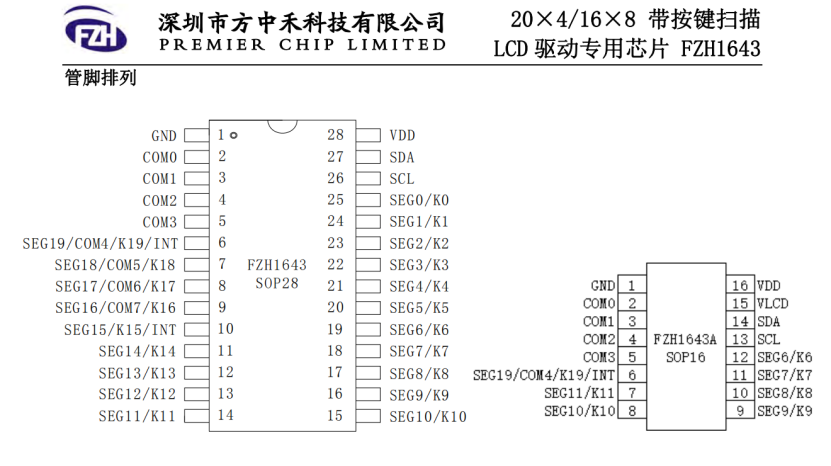

管脚排列

此芯片以 高度集成（显示+按键）和 极简接口 优势，适用于需人机交互的嵌入式设备。
