深圳市方中禾科技-LCD驱动芯片-FZH1693产品技术手册

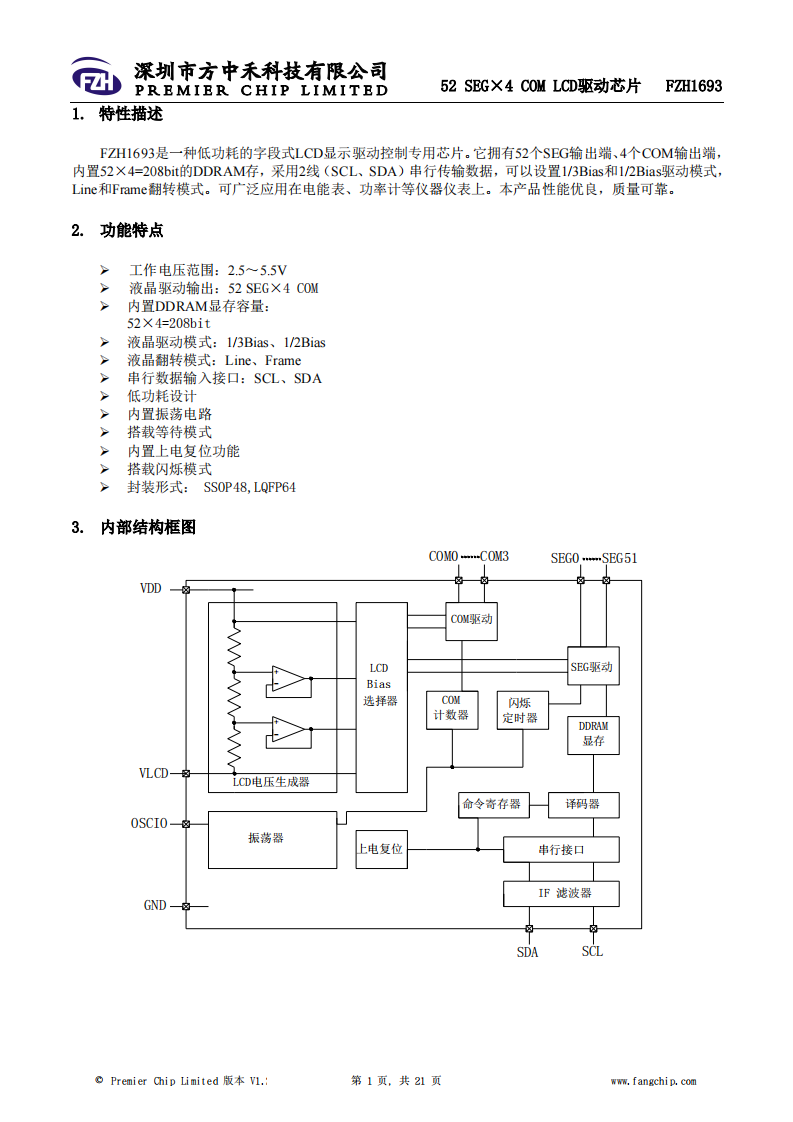

1. 特性描述

型号：FZH1693
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）

FZH1693是一种低功耗的字段式LCD显示驱动控制专用芯片。它拥有52个SEG输出端、4个COM输出端，内置52×4=208bit的DDRAM存，采用2线（SCL、SDA）串行传输数据，可以设置1/3Bias和1/2Bias驱动模式，Line和Frame翻转模式。可广泛应用在电能表、功率计等仪器仪表上。本产品性能优良，质量可靠。

2. 功能特点

Ø 工作电压范围：2.5～5.5V

Ø 液晶驱动输出：52 SEG×4 COM

Ø 内置DDRAM显存容量：52×4=208bit

Ø 液晶驱动模式：1/3Bias、1/2Bias

Ø 液晶翻转模式：Line、Frame

Ø 串行数据输入接口：SCL、SDA

Ø 低功耗设计

Ø 内置振荡电路

Ø 搭载等待模式

Ø 内置上电复位功能

Ø 搭载闪烁模式

Ø 封装形式： SSOP48,LQFP64

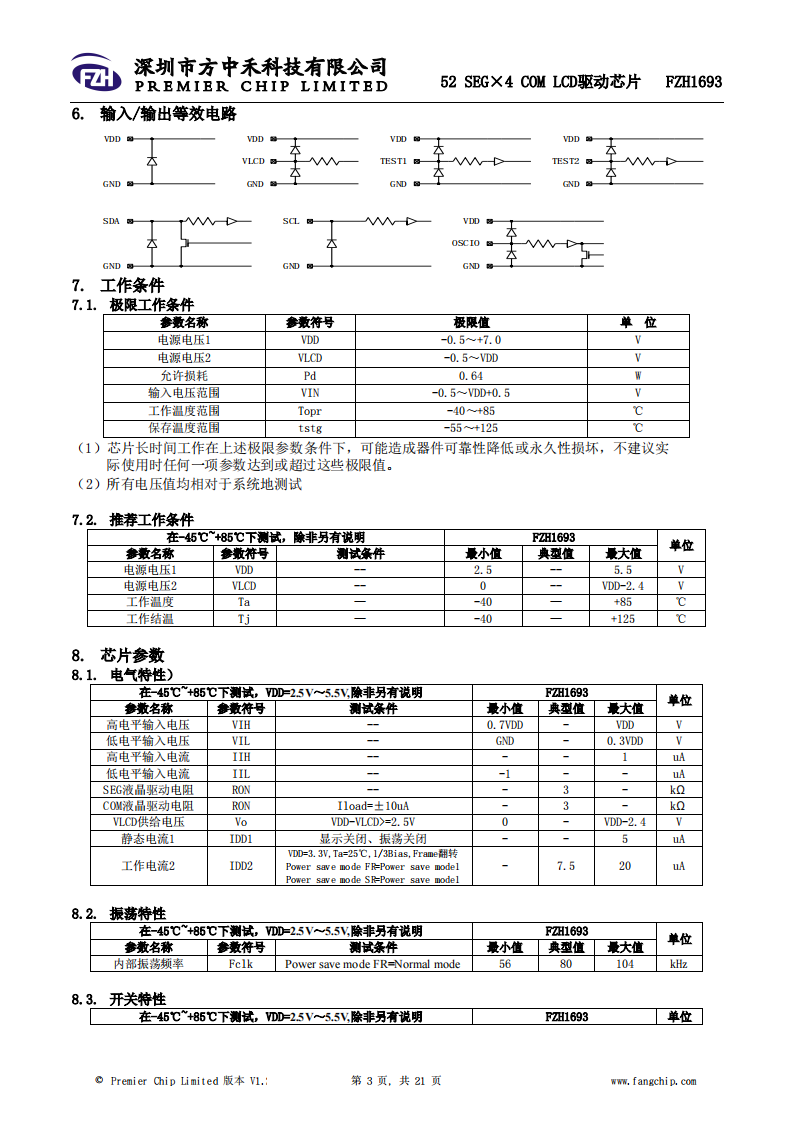

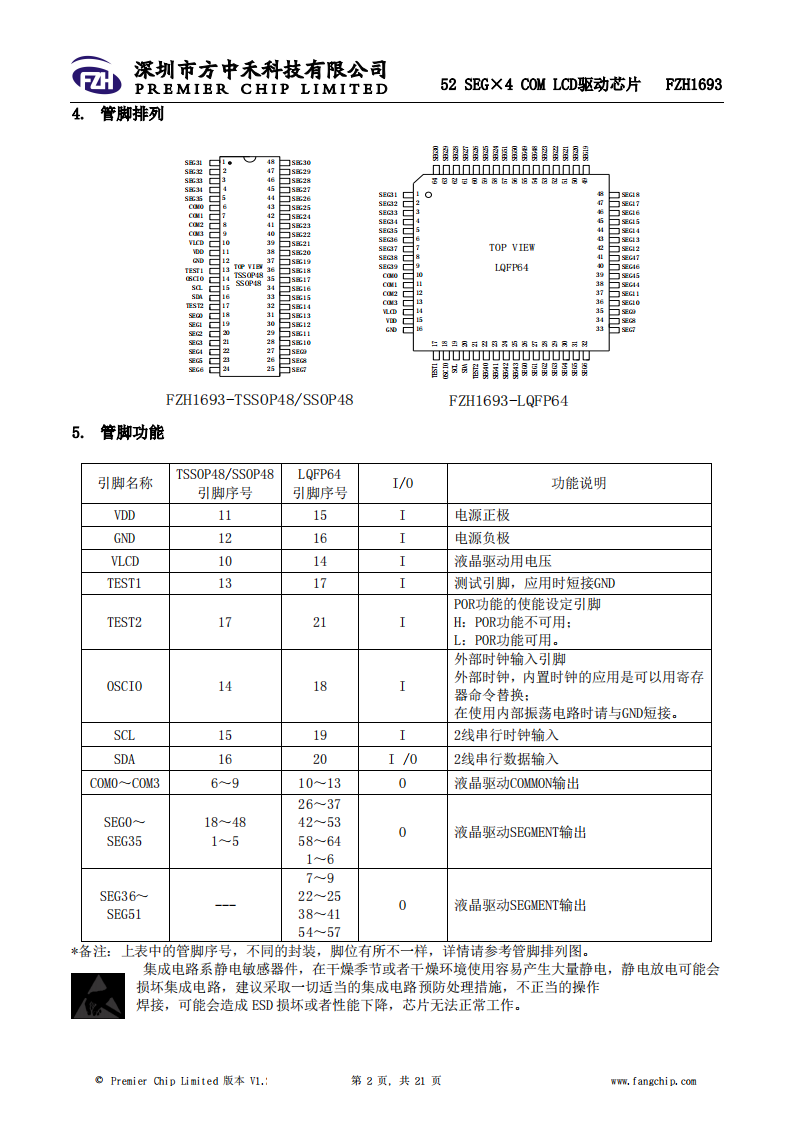

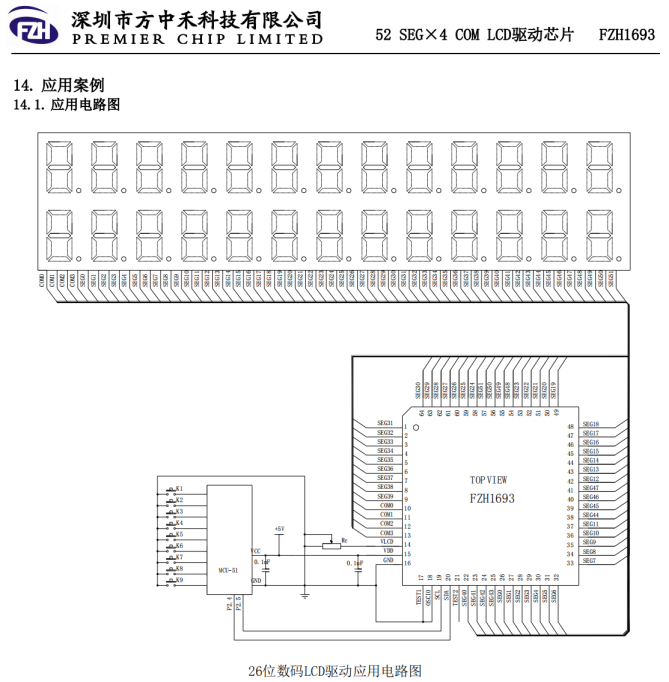

2. 典型应用电路

应用领域： 主要应用于需要驱动较大规模、高质量、低功耗段码式 LCD 显示屏的产品，特别是：

• 电能表
• 功率计
• 其他精密工业仪表
• 需要对比度调节和超低功耗的显示设备

FZH1693 是一款面向工业仪表市场（特别是电能表、功率计） 的高性能、超低功耗段码式 LCD 驱动芯片。其 52 SEG x 4 COM 的强大驱动能力、精细的对比度调节功能、多种可配置的节电模式和驱动波形、以及丰富的显示控制命令（闪烁、全屏控制），使其能够满足严苛的工业显示需求。
