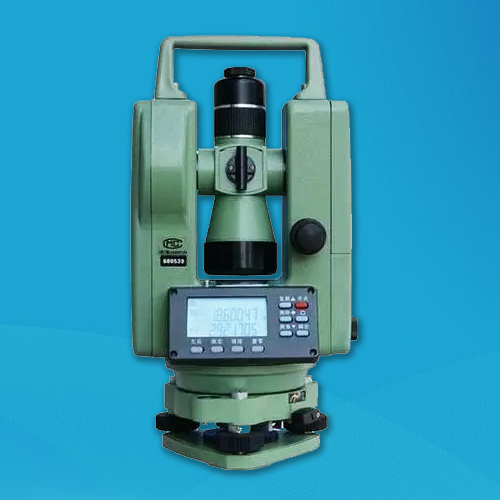

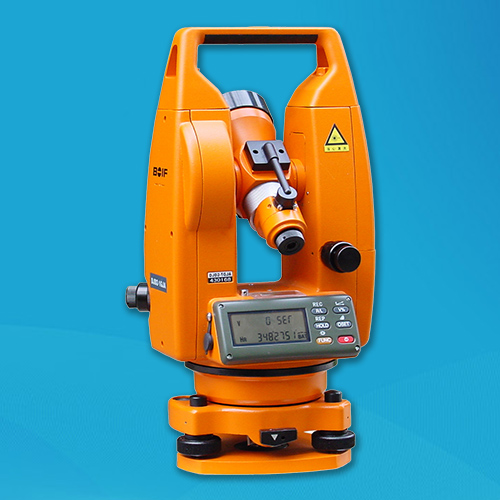

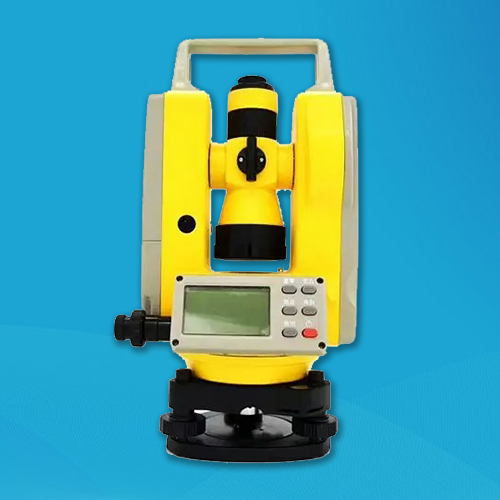

经纬仪是能测量水平和垂直角度的工具，擅长三角测量，尤其是在人们测量难于到达的地方，经纬仪发挥很大作用。在工程施工、测绘、火箭发射等工作中的重要仪器。经纬仪的主要部件为望远镜、水平度盘、竖直度盘、水准器等。按照读数设备，经纬仪可分为光学经纬仪和游标经纬仪。按轴系构造，可分为复测经纬仪、方向经纬仪。
一、经纬仪的检测校准主要分为：
- 外观检测
外观完好，表面无划痕、裂纹等、刻度清晰，望远镜清晰。
- 灵活度检测
仪器的调节，手感平稳，易操作，不抖动。
3、水准器的校准
检验：将经纬仪大致水平和垂直后，观察水准器里的气泡要在中间，然后转动180°后，气泡也要在中间才行。如果气泡偏离则需要校准。
校准：调整校准螺钉，使气泡回到偏差的一半，两个碱基的螺旋A和B仍然在调节，逐渐使气泡成为中心，重复操作使气泡偏差不大于半格。
4、十字线的校准
检验：仪器放置大致水平和垂直后，在距离十米处选一个观测点。在交叉路口和望远镜交叉后，让交叉点和观测点相交。制动器和望远镜将垂直旋转，使目标移动到纵向导线的一端，如果偏离，则需要校准。
校准：打开十字环外盖，调整四根十字螺丝和十字线，切断螺纹和观测点，校正后拧紧十字螺丝。
5、准轴的校准
检验：选择一个约100米长的场地，用经纬仪观测目标钻头和把尺。两者和经纬仪一样高。
分别读取两个读数，两读数要一致，不然则要校准。
校准：打开十字环的外盖、上下、左右修正螺钉。使望远镜的十字丝垂直线和计算出来的值对齐。重复检查直到S是标尺。
6、横轴的校准
检验：经纬仪放置在离高强30米处。与经纬仪同等高度的位置放一个直尺。在墙体上选择一个观测点。左转望远镜，仰角大于30°瞄准墙体的观察点。然后稳住垂直部分。放平望远镜，读取数值。圆盘右侧对准观测点，用制动器对准，放平望远镜，读取数值。如果两个数值相同则不需要校准，反之要校准。
校准：计算前面两个数值的平均值。转动水平螺丝，让横线的M读数垂直于直尺。
7、激光校准
现代经纬仪通常带有红色或绿色激光器，通过激光器的平行光线，可以校正仪器的准直和垂直度。
- 尺度校准
通过专门的尺度校准器，对仪器的水平和竖直尺度进行校准，确保仪器的尺度准确无误。
二、检测结果处理：
通过以上校正过程，需要对校正结果进行统计和分析，分析误差来源，查找问题，提出改进措施，如采用更加精密的校正方法，或根据误差分析改进仪器结构等。
