EOCRDS1 EOCRDS3电子式保护器产品特点

上海韩施电气承德尚越电子产品信息

EOCR-DS1-05S施耐德电动机相序过载保护器可检测0.5-6A电流范围内的设备保护，也可配合二次侧电流为5A的电流互感器进行大电流设备及其负载的保护。控制电源电压24-240VAC/DC。通过内部自带三相电流互感器实测电流并与其设定的LOAD进行比较判断过电流，当运行电流值大于设定值且持续时间超过设定的O-Time时进行脱扣并通过输出触点进行信号输出。

EOCRDS1-05S可进行相序保护，正视时穿线依次为UVW或VWU或WUV认可为相序正常，并在0.3秒内进行故障信号输出。当现场设定无需进行相位保护时，可通过面板DIP拨码开关进行功能关闭。EOCR-DS1安装方式35mm导轨或采用自带附件进行固定式安装。

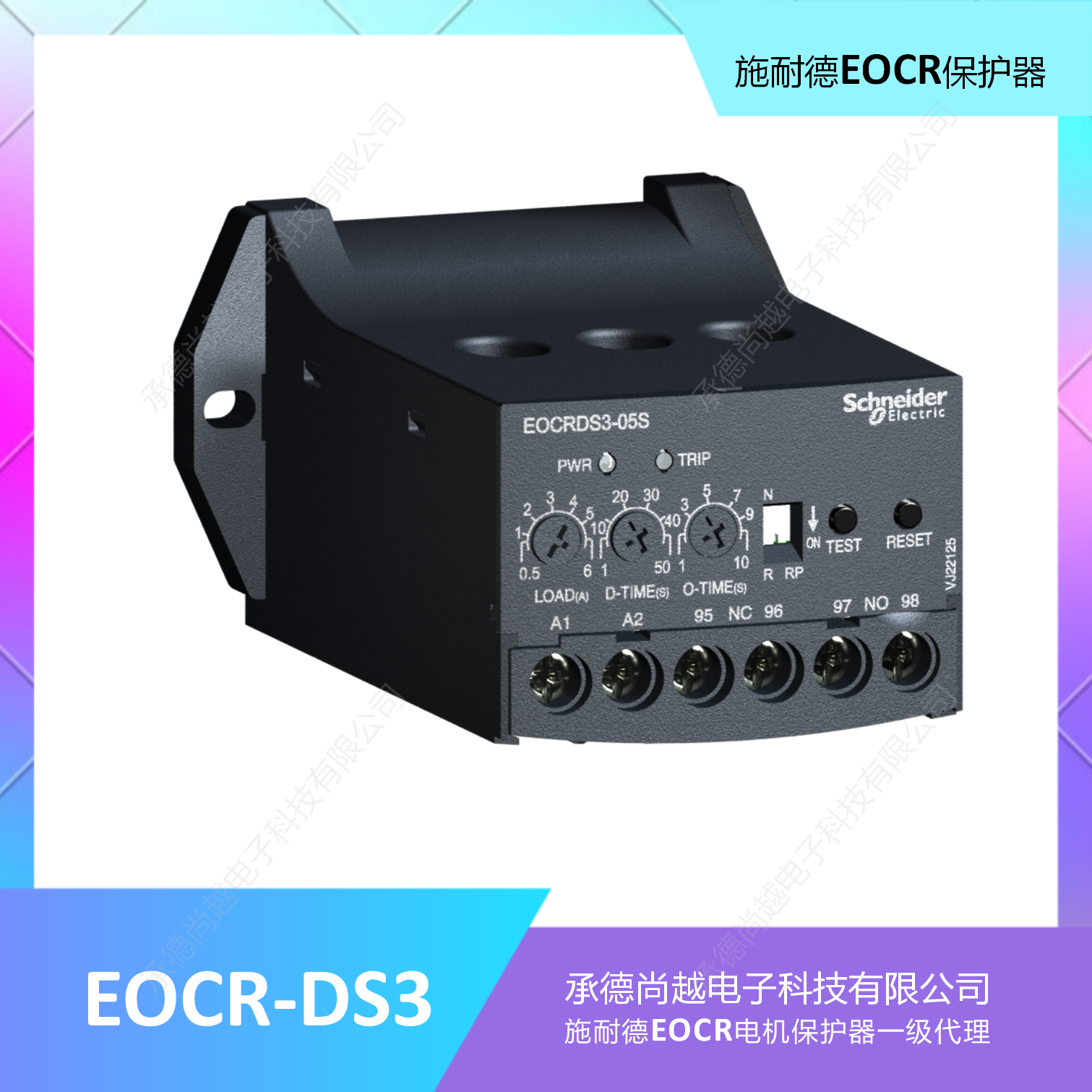

EOCR-DS3施耐德三相电动机保护器自带三相电流互感器，控制电源电压24-240VAC/DC，根据不同的电流范围分为05,30和60三种规格，具体规格型号为EOCRDS3-05S,EOCRDS3-30S和EOCRDS3-60S。具有过电流、缺相、堵转和反转保护功能，相序保护可根据需要通过前部拨码开关RP进行功能选择。安装方式为35mm导轨或采用配备的安装附加进行固定式安装。起动时间D-Time和过电流动作时间O-Time进行起动时间过长保护功能以及电机运行电流超过设定LOAD值时脱扣的动作延迟时间。EOCR-DS3为定时限动作时间特性曲线，当需要反时限动作特性曲线时选择EOCR-DS1系列产品，由于其特性分为EOCRDS1-05S和EOCRDS1-30S两款产品。
