4N35达林顿光耦的工作原理

光耦合器或光隔离器是电子系统中的重要组件，可确保输入和输出电路之间的安全隔离。4N35达林顿光耦合器是各种应用中的热门选择，提供用户友好且高效的设计。在本文中，我们将逐步深入研究4N35达林顿光耦合器的工作原理，探索其结构、操作和关键特性。

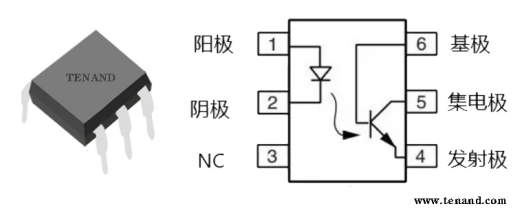

4N35达林顿光耦结构：

4N35光耦合器由发光二极管（LED）和光电探测器组成，通过透明封装连接。该光耦合器的核心是达林顿对配置，它由两个串联的双极晶体管组成。输入侧设有LED，而输出侧则采用光电晶体管形式的光电探测器。

LED激活：

当电信号施加到输入侧时，电流流过LED。LED响应该电流而发光，并且发光的强度与输入信号成正比。然后，该光被引导至输出侧的光电晶体管。

光检测和光电晶体管操作：

发射的光照射到光电晶体管的基极，导致产生电子空穴对。这反过来又在光电晶体管中感应出电流。4N35光耦合器在输出侧采用达林顿配置，这意味着光电晶体管是两级放大过程的一部分。

达林顿对放大：

达林顿对由两个晶体管组成，与单个晶体管相比，可提供明显更高的电流增益。该一级晶体管放大光电晶体管产生的电流，二级晶体管进一步放大该电流。这种级联放大可确保强大的输出信号，使4N35成为需要稳健可靠的信号传输的应用的理想选择。

隔离栅：

4N35达林顿光耦合器的主要优点之一是它在输入和输出侧之间提供电气隔离。透明封装不仅允许光传输，而且确保高压输入和低压输出电路之间可靠地物理隔离。这种隔离可以保护敏感组件并确保整个系统的安全。

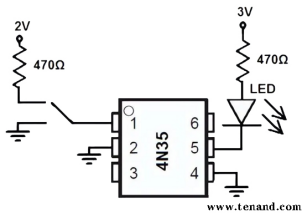

应用：

4N35达林顿光耦合器可应用于各种电子系统，包括信号隔离、微控制器接口、电源反馈和通信接口。其稳健的设计、高速运行和可靠的隔离使其成为工业和汽车应用中的热门选择。

结论：

总之，4N35达林顿光耦合器的工作原理是LED发光、光电晶体管检测和达林顿对放大。它能够提供电气隔离，同时保持信号完整性，使其成为电子设计中的多功能组件。工程师可以放心地将4N35光耦合器纳入其设计中，以确保各种应用中可靠、安全的信号传输。
