Aigtek：功率放大器一般由什么组成

功率放大器是电子电路中的重要组件，用于将输入信号的功率放大到更高的水平，以便驱动负载或满足特定应用的需求。它在无线通信、音频放大、射频和微波应用等领域中扮演着至关重要的角色。

功率放大器是一种电子电路，用于增加输入信号的功率，同时尽可能保持信号的波形和质量。通常，功率放大器的输入信号是弱的，需要被放大到足以驱动负载或传输到下一级电路。功率放大器的组成包括各种电子元件和电路拓扑，这些元件和拓扑共同工作，以实现信号放大的目标。

功率放大器通常由以下基本部分组成：

a.输入端：输入端接收外部信号，这是需要被放大的信号。通常，输入端包括输入连接器、输入匹配电路和输入耦合元件，以确保信号能够有效地传递到放大器的内部电路。

b.放大器核心：放大器核心是功率放大器的关键部分，它执行实际的信号放大操作。核心通常包括一个或多个功率放大级，这些级别可以采用不同的拓扑结构，如晶体管、功率管、集成电路等。每个放大级负责增加输入信号的功率，并将其传递给下一个级别。

c.输出端：输出端用于传递放大后的信号给下游电路或负载。它包括输出匹配电路和输出耦合元件，以确保信号有效地传递到负载或下一个级别的电路。

d.电源供应：为了运行功率放大器，通常需要一个电源供应，它为放大器提供所需的电力。电源供应可以采用各种形式，包括电池、交流电源或直流电源，具体取决于应用的需求。

功率放大器的工作原理涉及将输入信号的功率增加到所需的水平，同时尽量保持信号的波形和质量。下面是功率放大器的一般工作原理：

a.放大器核心：放大器核心是功率放大器的关键组成部分，其中包含一个或多个放大级。每个放大级负责将输入信号放大。这可以通过晶体管、功率管或其他放大元件来实现，具体取决于应用的需求。

b.输入匹配：输入匹配电路用于确保输入信号有效地传递到放大器核心。它通过匹配输入阻抗和减小反射来提高信号传输效率。

c.输出匹配：输出匹配电路用于确保放大后的信号有效地传递给负载或下一个级别的电路。它通过匹配输出阻抗和减小反射来提高信号传输效率。

d.电源供应：电源供应为放大器提供所需的电力，以确保它能够正常工作。电源供应的电压和电流水平取决于放大器的设计和规格。

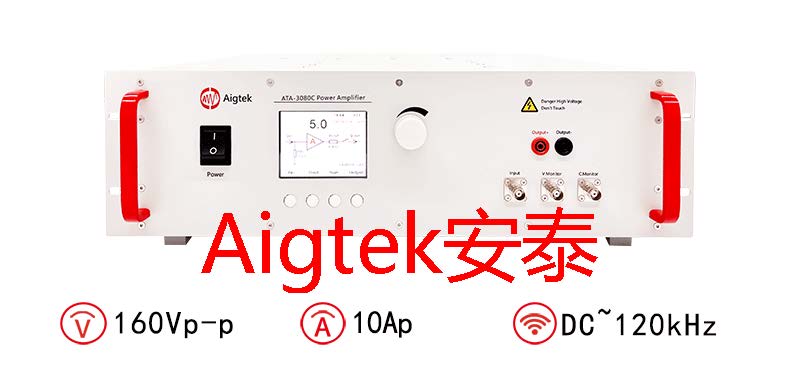

　　图：ATA-3080C功率放大器指标参数

　　根据不同的应用需求，存在各种类型的功率放大器，包括：

a.甲类放大器：甲类放大器提供了最高的线性度，适用于音频放大和高保真音响系统。

b.乙类放大器：乙类放大器具有较高的效率，适用于无线通信和一些音频应用。

c.甲乙类放大器：甲乙类放大器结合了甲类和乙类的特点，提供了一种平衡的解决方案，适用于一些射频和音频应用。

d.D类放大器：D类放大器具有高效率和紧凑的设计，适用于移动设备、汽车音响和蓝牙音箱等便携式应用。

不同类型的功率放大器在不同应用中发挥着关键作用，以满足各种需求。

功率放大器是电子电路中的重要组成部分，用于将输入信号的功率增加到所需的水平。它通常由输入端、放大器核心、输出端和电源供应等基本部分组成。功率放大器的工作原理涉及将输入信号传递到放大器核心，然后通过一个或多个放大级将其功率增加，并最终将放大后的信号传递给输出端。
