JSM2136STR 700V带过流保护的三相半桥高低侧反相驱动芯片

在工业控制与电机驱动领域，一款高性能的栅极驱动芯片如同系统的 “神经中枢”，直接影响功率器件的开关效率与系统可靠性。当市场还在热议 IR2136 的性能时，杰盛微推出的JSM2136STR 700V 带过流保护三相半桥高低侧反相驱动芯片，以更优的耐压等级、更全面的保护功能及更高的性价比，成为替代IR2136 的理想方案。本文将从技术参数、应用场景、差异化优势等维度，为你深度解析这款驱动芯片的 “硬核实力”。

一、产品介绍

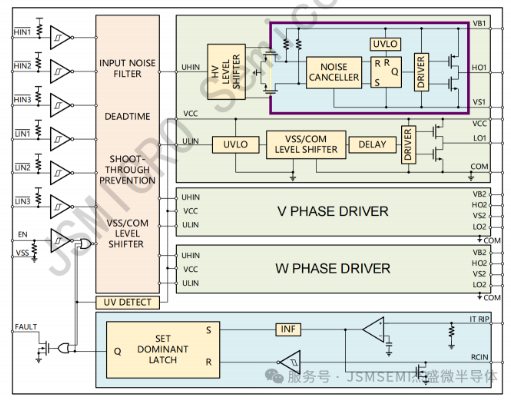

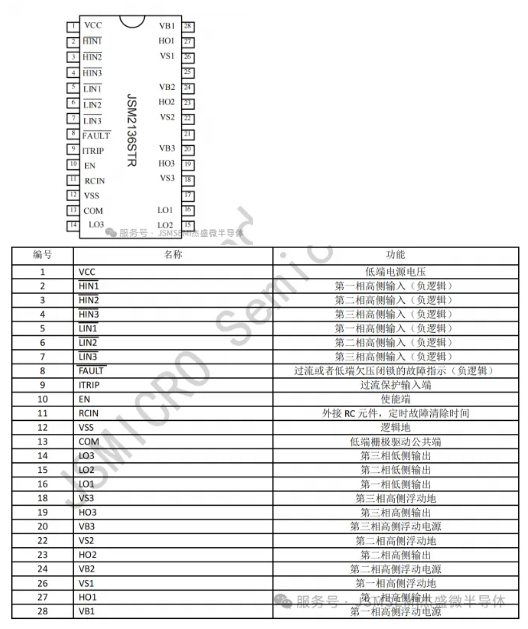

JSM2136S是N型高压、高速功率 MOSFET/IGBT高低侧三相栅极驱动芯片，包含三路独立的半桥驱动电路内部集成了欠压保护和过流保护功能，出现异常时立即关断六通道输出。提供外部使能控制可同时关断六通道输出。通过连接到 RCIN 输入的RC网络在外部编程延时后，过电流故障情况自动清除。逻辑输入电平兼容低至 3.3V 的 CMOS 或 LSTTL 逻辑输出电平，其浮地通道最高工作电压可达700V。可用于驱动N沟道高压功率 MOSFET/IGBT 等器件。 JSM2136S采用SOP-28宽体封装，可以在-40至125温度范围内工作。

二、产品特性

-自举工作的浮动通道

-最高工作电压为 700V

-兼容 3.3V输入逻辑

-dV/dt 耐受能力可达+50 V/nsec

-Vs 负压耐受能力达-9V

-栅极驱动电压:10V到20V

-集成先进的输入滤波功能

-所有传输通道输入边沿触发

-所有通道都受欠压锁定电路保护

-防直通死区逻辑

-过流关断全部六个通道

-外部编程故障清除时间

-独立的三路半桥驱动电路

-所有通道廷时匹配

-符合 RoSH 标准SOP-28

三、应用范围

-电机控制

-空调/洗衣机

-通用逆变器

-微型逆变器驱动

四、技术参数详解：硬核实力看得见

1. 极限工作范围

为了正确地操作，器件应当在以下推荐条件下使用。无特殊说明的情况下，所有电压参数的额定值是以 COM 为参考的，电流参数以流入端口为正，环境温度为25℃

2. 推荐工作范围：

为了正确地操作，器件应当在以下推荐条件下使用。无特殊说明的情况下，所有电压参数的额定值是以 COM 为参考的,电流参数以流入端口为正，环境温度为25℃
