JSM5108G250V1.2A单相高同低反功率栅极驱动芯片

在工业控制与家电驱动领域，功率栅极驱动芯片是连接控制逻辑与功率器件的 “桥梁”，其性能直接决定了系统的效率、可靠性与安全性。面对市场上 EG2131、FD2103S 等主流型号的应用痛点，杰盛微重磅推出 JSM5108G 250V1.2A 单相高同低反功率栅极驱动芯片，一款集高压兼容、高速响应、高可靠性于一体的升级替代方案，为电机控制、逆变器等场景带来更优解。

一、概览

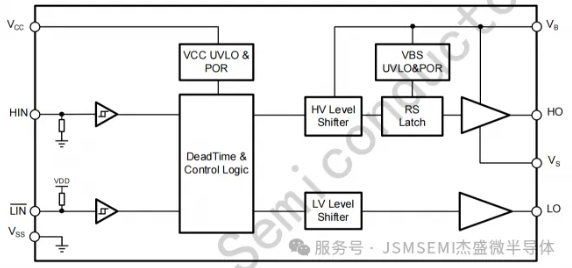

JSM5108G是一款高压、高速功率 MOSFET 高低侧驱动芯片。具有独立的高侧和低侧参考输出通道。JSM5108G采用高低压兼容工艺使得高、低侧栅驱动电路可以单芯片集成，逻辑输入电平兼容低至3.3V的 CMOS 或LSTTL 逻辑输出电平，输出具有大电流脉冲能力和防直通的死区逻辑。

JSM5108G其浮动通道可用于驱动高压侧N沟道功率 MOSFET，浮地通道最高工作电压可达250V。JSM5108G采用SOP-8封装，可以在-40℃至 125℃温度范围内工作。

二、产品特性

自举工作的浮地通道

最高工作电压为+250 V

兼容 3.3V, 5V 和 15V 输入逻辑

dVs/dt 耐受能力可达±50 V/ns

Vs 负偏压能力达-9V

栅极驱动电压从 5V到 20V

集成欠压锁定电路

-欠压锁定正向阈值 4.4V

-欠压锁定负向阅值 4.2V

防直通死区逻辑

-死区时间设定200ns

芯片传输延时特性

--开通/关断传输延时 TonToff=150ns/140ns

--延迟匹配时间 50ns

宽温度范围-40°C~125°C

输出级拉电流/灌电流能力 1.2AV1.5A

符合 RoSH 标准

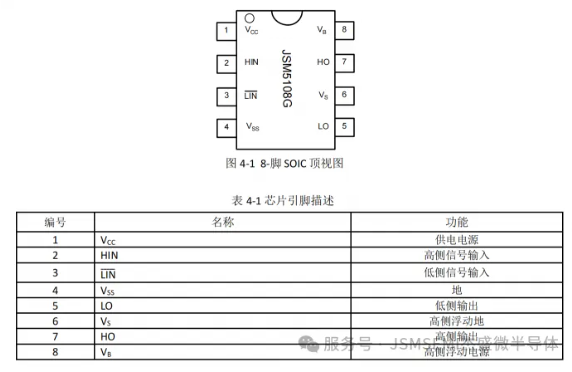

SOP-8

三、应用范围

-电机控制

-空调/洗衣机

-通用逆变器

-微型逆变器驱动

四、技术参数详解：硬核实力看得见

1. 极限工作范围

超过极限最大额定值可能造成器件永久性损坏。所有电压参数的额定值是以 VSS 为参考的，环境温度为 25℃。

2. 推荐工作范围：

为了正确地操作，器件应当在以下推荐条件下使用。Vs和 VSS 的偏置额定值是在电源电压为 15V 时进行测量的，无特殊说明的情况下，所有电压参数的额定值是以 VSS为参考的，环境温度为25℃。
