SL4008B DC-DC控制器芯片：高性能电源管理解决方案
在电子设备日益追求高效节能的今天，电源管理芯片的性能直接影响系统的稳定性和能效表现。深圳市森利威尔电子有限公司推出的SL4008B作为一款专为升压、升降压开关电源设计的DC-DC控制器芯片，凭借其宽电压输入、高集成度和智能化控制特性，成为工业、车载及消费电子领域的理想选择。
一、核心优势：高效、灵活、可靠
宽输入电压范围
支持5-40V标准输入，通过扩展设计可适配100V以上高压场景，满足工业设备、车载电源等严苛需求。
内置高精度误差放大器与频率补偿电路，显著简化外围设计，降低系统复杂度。
智能能效管理
采用固定频率PWM控制，轻载时自动降频，转换效率高达97%，有效减少能量损耗。
工作频率可通过外接电阻（ROSC）调节（建议100-330kΩ），适配不同应用场景的噪声与效率要求。
多重保护机制
过流保护：通过VCS引脚检测MOS管电流，限制峰值电流（IPK ≤ 0.25/RCS）。
过温保护：芯片温度超过140℃时自动限制输入功率，防止热失控。
软启动功能：COMP引脚外接电容可延长启动时间，避免浪涌电流冲击。

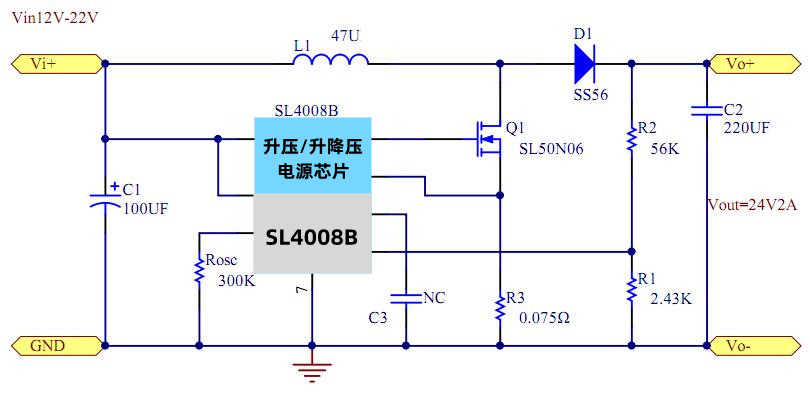

二、典型应用与设计要点
1. 关键电路设计
输出电压设置：通过VFB引脚分压电阻（R1、R2）调节，公式为 Vo=R1R1+R2×1V（VFB基准电压1V）。
频率配置：ROSC引脚接地时默认450kHz，外接电阻可精确设定频率（Fs=ROSC+1.08×1054.83×107）。
2. 应用场景
车载适配器：宽电压输入兼容车辆电池波动，内置保护功能提升可靠性。
手持设备供电：轻载高效特性延长电池续航，SOP8封装节省空间。
三、封装与极限参数
封装形式：SOP8，紧凑设计适合高密度PCB布局。
极限参数：
工作温度：-20℃~85℃
静电防护：2000V（人体模型）
最大功耗：0.8W（SOP8封装）
结语
SL4008B以高集成度、灵活配置和多重保护功能，为工程师提供了高效可靠的电源管理方案。其设计兼顾性能与成本，尤其适合需要宽电压输入和高效率转换的应用场景。
概述
SL4008B 是一款专为升压、升降压开关电源设计的专用 DC-DC 控制器芯片。
SL4008B 典型应用支持5-40V输入电压范围。通过扩展输入供电，也可以支持100V 以上的输入电压范围。
芯片采用固定频率的 PWM 控制方式，并在轻载条件下自动降频提高转换效率。
芯片内置高精度误差放大器，振荡器，以及频率补偿电路，简化了外围设计。芯片内置过流保护以及 EN 脚关断功能。
芯片工作频率可通过一个外接电阻调节，方便根据不同应用设置系统工作频率。
SL4008B 内部集成了软启动以及过温保护电路，减少外围元件并提高系统可靠性。
SL4008B 采用 SOP8 封装。
