EtherNet/IP主站转CC-Link IEFB从站总线协议转换网关
一，产品主要功能
疆鸿智能JH-MEIP-CCLKIE型号网关可以实现EtherNet/IP主站转CCLKIE从站，本网关是一种用于工业自动化领域的通讯设备，它实现了EtherNet/IP网络(作为主站)与CC-Link IE Field Basic网络(作为从站)之间的协议转换和数据交换。 网关能够将EtherNet/IP网络(作为主站)的数据包转换成CC-Link IE Field Basic网络可以理解和处理的格式，实现数据在两个不同网络之间的无缝传输。 应用广泛：智能制造生产线、自动化仓储系统、机器人控制系统等领域，该网关能够帮助用户实现不同网络之间的数据交换和控制，提高生产效率和自动化水平。

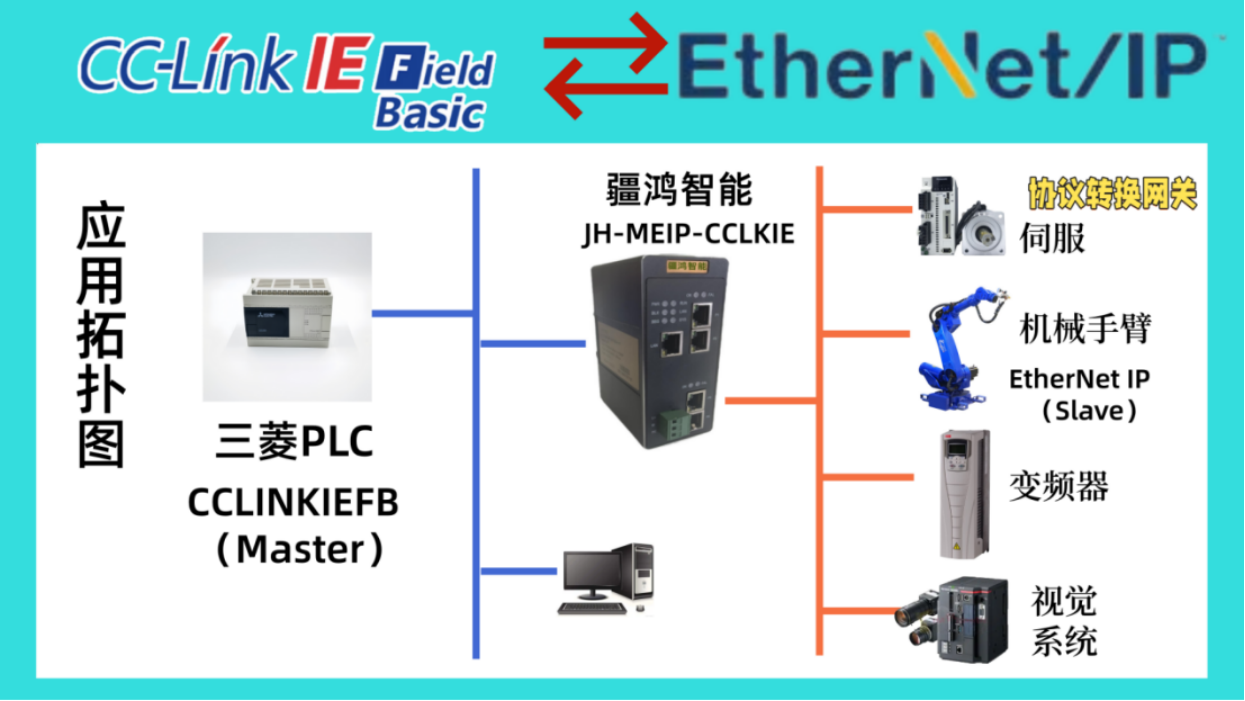

二，典型应用拓扑图
技术参数
在CC-Link IE FB一侧为CC-Link IE FB Slave;
CC-Link IE FB最多支持512个字节
在EtherNet/IP侧,该设备将作为支持EtherNet/IP通讯主站
EtherNet/IP在某些情况下支持的最大输入输出字节数可达500字节
最大连接数：4个从站(可支持定制数量)
四，配置方法
1、正确连接电源，通过以太网口将JH-MEIP-CCLKIE与PC相连,给网关上电;
2、打开配置软件，根据需求在配置软件中进行配置;
3、生成dds文件，点击工具栏中的“下载”按钮，将配置下载到网关中;
4、网关设备正确连接网关主站设备、EIP从站设备;
5、等待大约10秒网关 与设备之间建立连接，此时RUN灯亮，OK 和 ECT指示灯常亮。
五，电器参数
供电：24VDC(±5%)，最大功率 3.5W 工作环境温度：-45～85℃，湿度≤95% 防护等级：IP20
安装方式: DIN-35mm 导轨
EtherNet/IP主站转CC-Link IEFB从站总线协议转换网关就介绍到这，如需获取手册请与公司商务经理联系，我们真诚期待与您交流~
