CS8396：适用1~3节锂电应用,内置升压模块

CS8396E是一款适配1~3节锂电应用的R类音频功率放大器，支持立体声与单声道切换，主打便携式音箱场景，采用EQA28封装，工作电压3.0~13V，额定工作温度-40~85℃，内置BOOST升压模块与扩频模块，兼具大功率输出与低干扰特性。

核心性能强劲：BOOST模块最高输出15.5V，输出功率随供电与模式变化——3节锂电立体声2×28W、单声道35W；双节锂电（7V输入）立体声2×22W、单声道25W；单节锂电立体声2×9W、单声道17W。效率达82%，无需滤波器的Class-D结构，内置400K反馈电阻与10K输入电阻，增益可通过外接电阻调节。

低噪与抗干扰突出：全差分架构搭配AERC技术，电源纹波抑制比（PSRR）72dB，有效抑制RF噪声与EMI，60cm音频线可满足FCC B级标准且有20dB裕量；内置Pop&Click杂音抑制电路，消除启停瞬态噪声。

保护与可靠性完善：具备过流、短路、过热保护（160℃触发，40℃滞回），电源欠压时自动关断，故障解除后恢复工作；关断电流0.2mA，静态电流10mA，功耗可控。

应用要点明确：电感推荐4.7uH、饱和电流10A以上且DCR极小；BOOST部分需外接两个SS54肖特基二极管并联续流，连线需短粗；PCB需做散热设计，底部散热片与散热区域接地；输入电容需选精度≤10%的型号，可通过FB管脚设定BOOST输出电压，ILIMIT管脚外接电阻电容实现电流限制与软启动。整体为便携式音频设备提供大功率、低干扰、高可靠的音频放大解决方案。

一、CS8396的特性

工作电压范围:3~13V,BOOST模块最高电压15.5V

输出功率:RLoad=4Ω

VIN=3.5V PVCC=9.5V Po=2x11W@THD+N=10%

VIN=3.5V PVCC=9.5V Po=17W@THD+N=1%(单声道)

VIN=7V PVCC=15V Po=2x22W@THD+N=1%

VIN=7V PVCC=15.5V Po=25W@THD+N=1%(单声道)

VIN=9V PVcc=15.5V Po=2x28W@THD+N=10%

VIN=9V PVcc=15.5V RLoad=3Ω Po=35W@THD+N=1%

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

无需滤波的Class-D结构

82%的效率@VIN=8.4V,Po=2X12W

高电源抑制比(PSRR):在217Hz下为72dB

启动时间(200ms)

静态电流(10mA)

低关断电流(0.2mA)

过流保护,短路保护和过热保护

符合Rohs标准的无铅封装

二、CS8396的应用信息

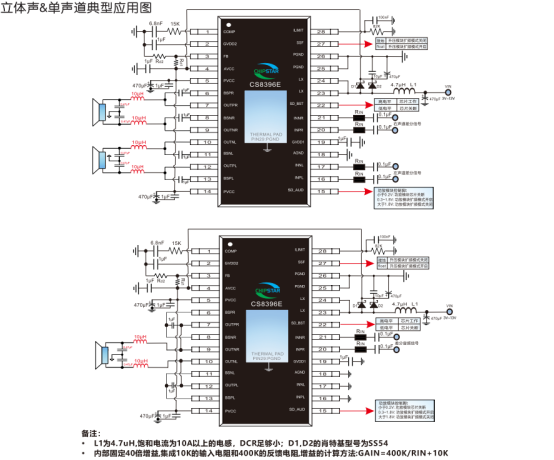

1、典型应用图

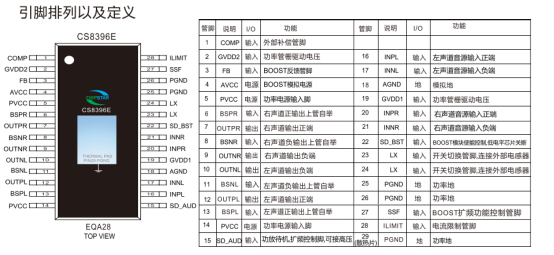

2、引脚排列及定义

3、基础参数
