艾德克斯IT8811直流电子负载测试电动车窗防夹功能过程

Itech的测试过程

测试机型：IT8811
实现方式：在CC模式下，用上位机软件IT9000-PV8800编辑List模拟电机纹波波形，设定周期2ms或20ms，实际波形的周期均为800ms，编辑列表见表一：

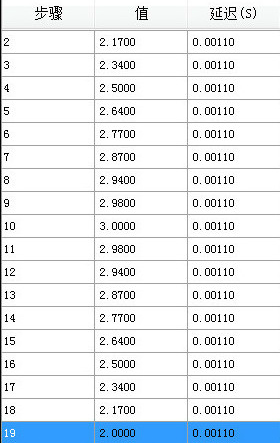

表一、IT9000上位机软件list功能的纹波编辑

仿真500Hz和1kHz纹波的测试波形参见图二，图三。

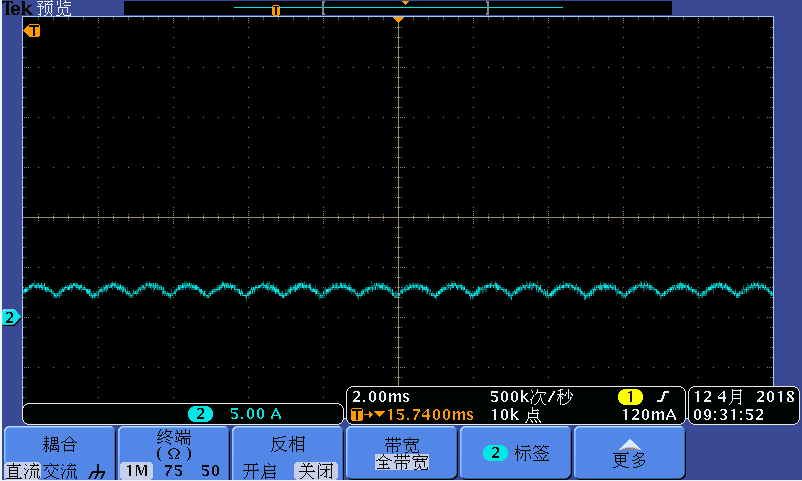

图二 500 Hz纹波模拟

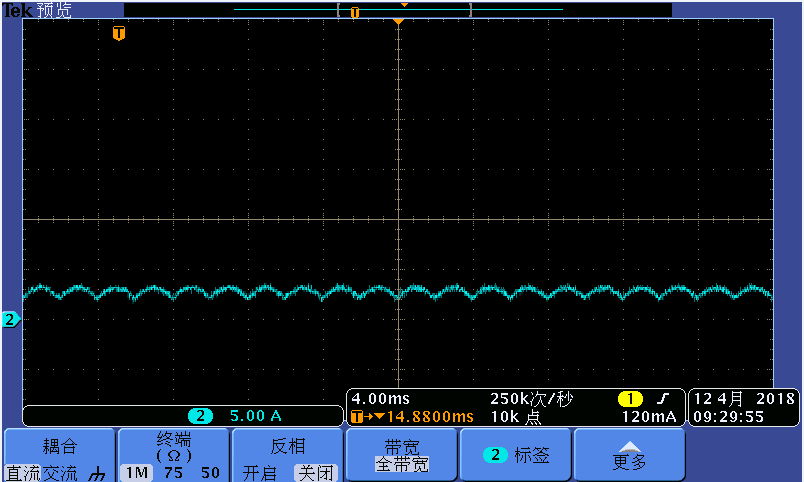

图三 1 kHz纹波模拟

艾德克斯IT8811直流电子负载均可通过list功能编辑复杂波形，如模拟电机纹波波形，从而测试电动车窗防夹功能，再比如模拟电池拉载的负载波形，用于测试电池工况特性等。
