Profinet从站转DeviceNet主总线协议转换网关详细介绍，建议点赞收藏

一，产品主要功能

1、疆鸿智能JH-PN-DVNM型网关是Porfinet从转DeviceNet主工业级Profinet网关。‌这种网关设备允许将Profinet网络中的设备连接到DeviceNet网络中，‌从而实现不同工业通信协议之间的互操作性。‌这些网关设备通常具有两个以太网接口，‌分别用于连接Profinet和DeviceNet网络1/2。‌

2、网关做为Profinet网络设备一侧的从站(即Slave),做为DeviceNet网络设备一侧的主站(即Master)。

3、应用广泛：支持DeviceNet接口的伺服驱动器、耦合器、仪表、PLC、DCS、FCS等从站设备。

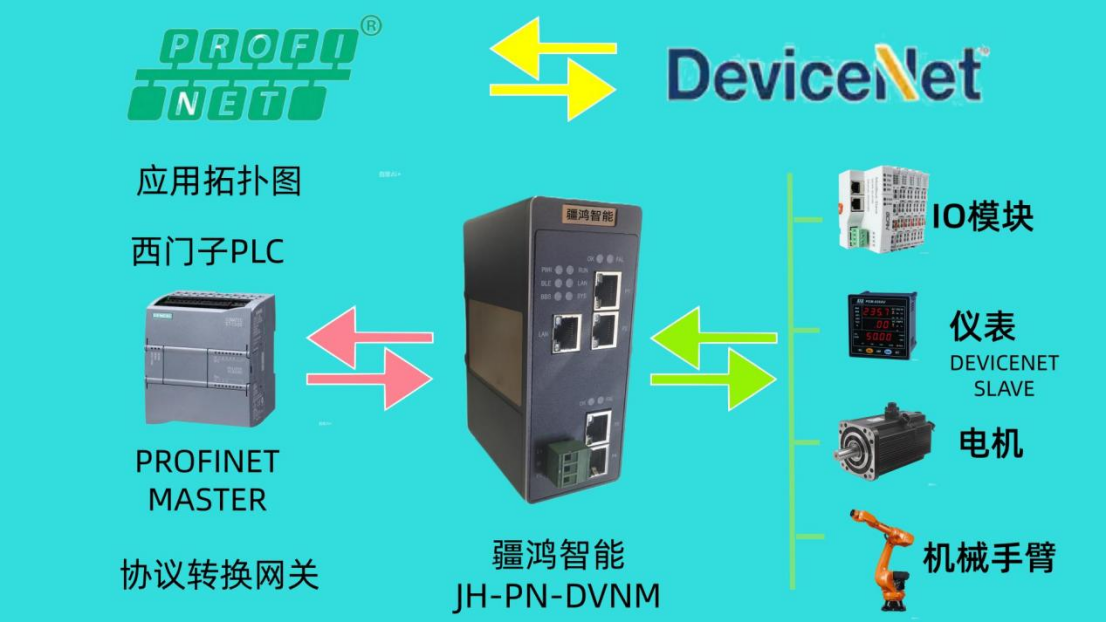

二，应用拓扑图

三，技术参数

疆鸿智能JH-PN-DVNM型网关在Profinet一侧为Profinet从站，在DeviceNet一侧为Devicenet主站;

支持标准的Profinet I/O协议

Profinet支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为1440字节，输入输出字节的长度由TIA Portal设定

DeviceNet参数规格：

支持波特率：125kbit/s, 250kbit/s, 500kbit/s

最大连接数：63个从站

输入数据最大：1440字节

输出数据最大：1440字节

单个从站输入最大：128字节

单个从站输出最大：128字节

四，配置方法

1、正确连接电源，通过Profinet网络口将疆鸿智能JH-PN-DVNM型网关与PC相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置;

3、点击工具栏中的“下载”按钮，将配置下载到PN-DVNM中;

4、在TIA Portal中配置相应的组态，包括要配置的模块，目标设备(PN-DVNM)的 IP地址及设备名称;

5、将TIA Portal的组态配置下载到PLC中;

6、等待大约 10秒，PN-DVNM会与 PLC之间建立连接，此时RUN灯亮。

五，电器参数

电源: 直流24V/200mA (18V~ 30V可用) 使用中建议接好保护地PE

工作环境: -40 ~85°C，湿度≤95%

防护等级: IP20

安装方式: DIN-35mm导轨
