横河DLM5000示波器滤波功能与长存储 科瑞杰

巧用滤波

输入端滤波运算滤波高分辨率模式

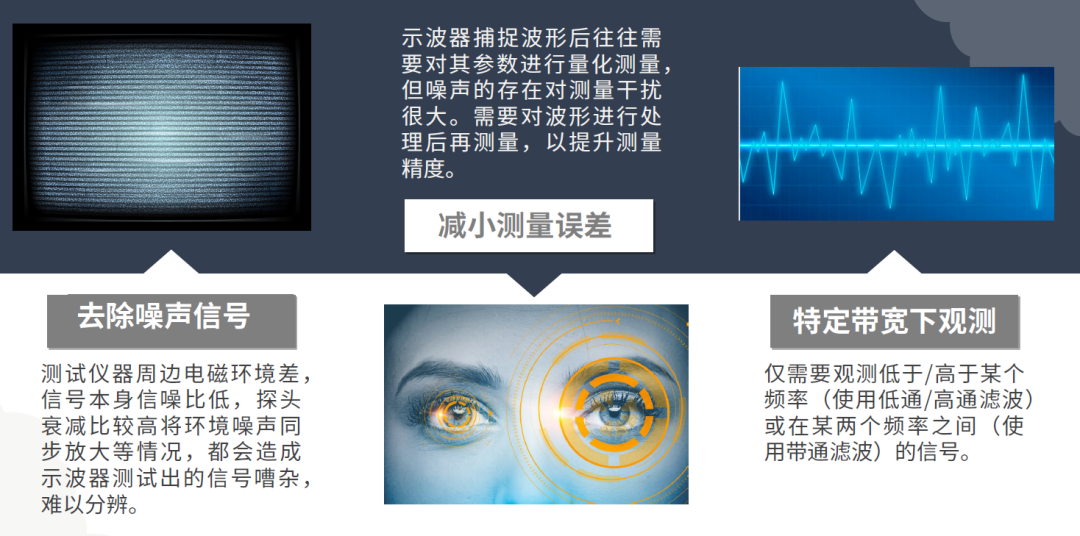

为什么我们要使用滤波？

滤波可以这样用

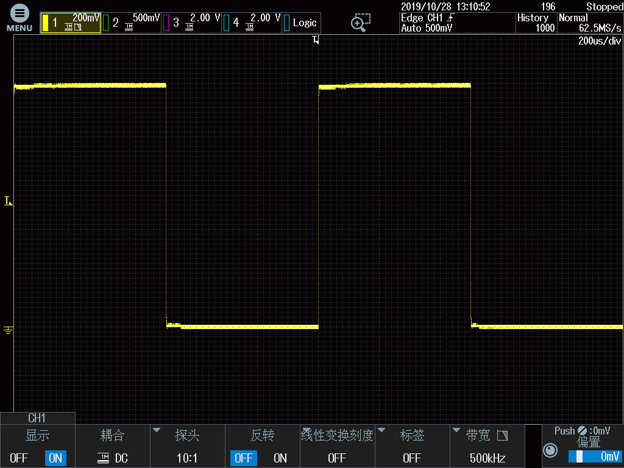

输入端滤波‍

每通道有14种低通滤波器可以选择，截止频率低至8k，可有效去除高频干扰与噪声。

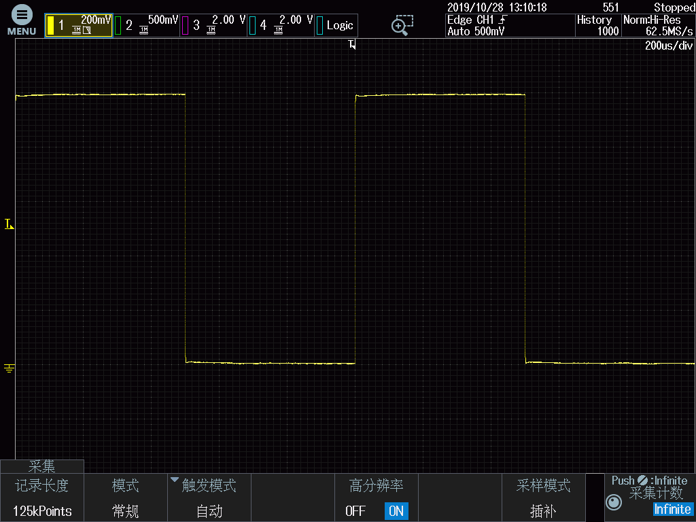

与高分辨率模式结合使用获得高精度测量结果。

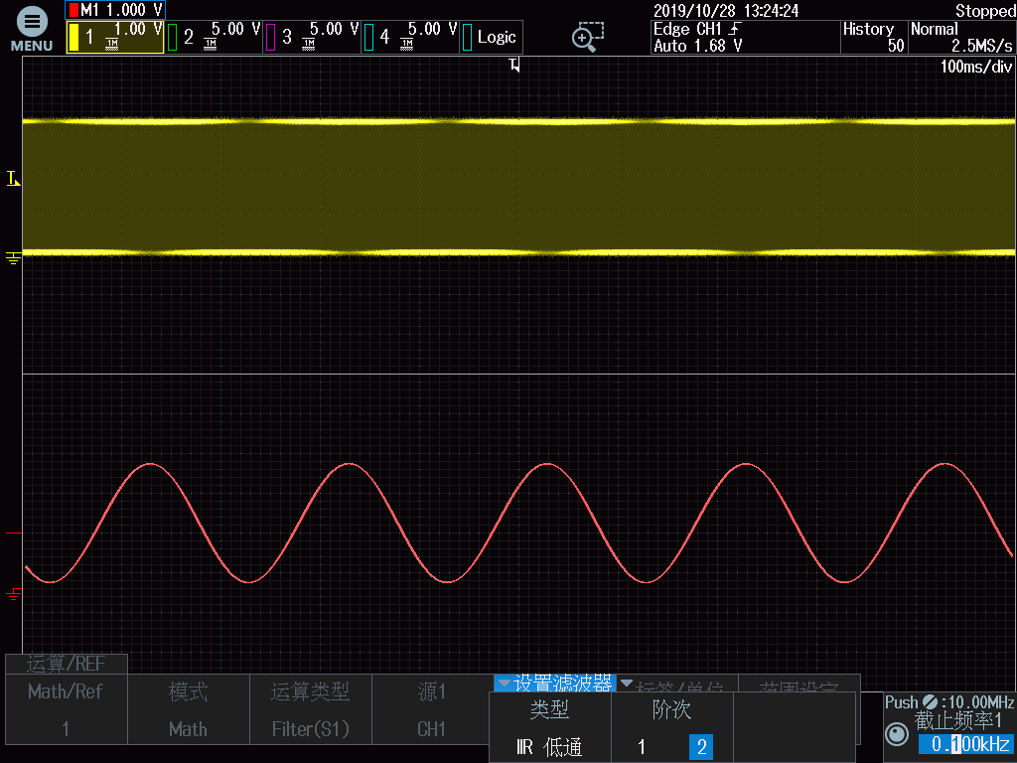

高速实时运算滤

高通与低通滤波器。

截止频率：任意设置，低至0.01Hz。

超长存储

长存储的意义与具体应用

存储深度的重要性

存储深度是示波器重要的一个隐形参数，它对于示波器来说有点类似手机与电脑的内存，照相机的像素。它在大部分情况下直接影响示波器的实际采样率。

长存储的具体应用

捕捉长期趋势的同时，保证放大波形细节不失真。涉及到奈奎斯特采样率原理与右图公式。选择合适的采样率，才能够捕捉到真实的波形。

采样率“fs”、存储深度“L”、测量时间“T”的关系：

fs=L/T

超长存储深度最高500Mpts！

捕捉较长时间的过程波形&保持较高采样率

即使放大100万倍波形也完好无损！
