无水锂–氧(Li–O₂)电池被认为是最有潜力实现 3500 Wh kg⁻¹ 理论能量密度的储能体系之一。然而,尽管理论性能惊人,实际电池却始终难以突破循环稳定性与反应动力学的瓶颈。问题的核心集中在氧还原反应(ORR)过程中生成的第一个中间体O₂•⁻。这一高活性物种既是两电子转移路径的起点,也是引发副反应与电极失活的源头。
如何在不改变反应本征路径的前提下,对这一“失控中间体”进行精准调控?
本文报道了一种解决思路:利用离子液体添加剂 Py-TFSI 中的 Py⁺ 阳离子,主动捕获并转移 O₂•⁻ 中间体,从源头上同时提升 ORR 速率与体系稳定性,使 ORR 活性提高超过 5 倍,并实现 47 天稳定循环。该研究从“中间体优先调控”的角度出发,为金属–氧电池性能优化提供了一种新的化学策略。
研究背景
在典型非水 Li–O₂ 电池中,氧还原反应遵循两电子路径:
O₂ + e⁻ → O₂•⁻
O₂•⁻ + Li⁺ → LiO₂(表面吸附)
2 LiO₂ → Li₂O₂ + O₂(歧化)
或
LiO₂ + e⁻ + Li⁺ → Li₂O₂(进一步还原)
其中,O₂•⁻ 是首个电子转移产物,也是整个反应链条中最具破坏性的中间体。
一方面,它具有极高化学活性,容易攻击电解液,引发不可逆副反应;
另一方面,表面生成的 LiO₂ 容易局域富集并歧化生成致密绝缘 Li₂O₂ 膜,堵塞活性位点,导致电极极化加剧。
过去的改性策略主要集中在:
优化溶剂结构
提高盐浓度
引入氧还原介体(RM)
设计 LiO₂捕获型添加剂
但这些方法多针对 LiO₂ 或 Li₂O₂ 阶段,对 ORR 第一中间体 O₂•⁻ 的直接调控仍然有限。
因此,一个更根本的问题浮现出来:
能否在 O₂•⁻ 刚刚生成时,就将其接管改变其反应环境?
这一思路下,作者引入 Py-TFSI 添加剂,通过 Py⁺ 阳离子对 O₂•⁻ 的优先捕获,实现中间体从固体表面向溶液的转移调控。
主要内容
Py⁺对ORR活性的促进作用

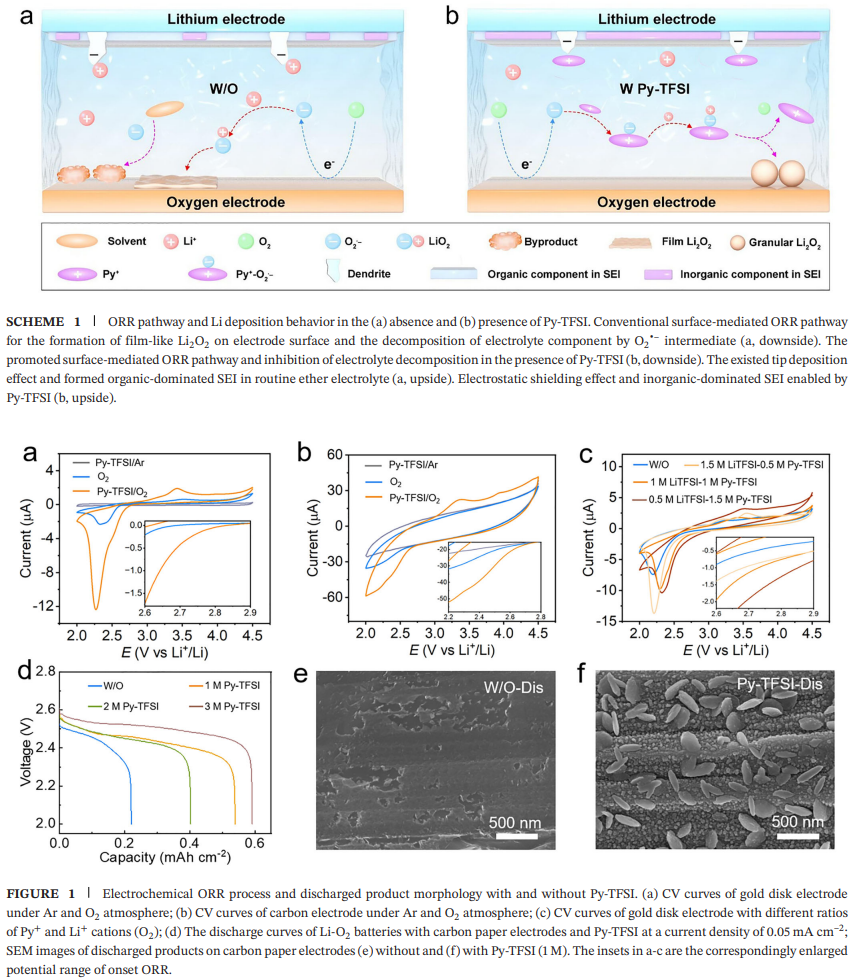

电化学测试(金盘/碳电极CV):含1 M Py-TFSI时,ORR峰电流从-2.3 µA提升至-12.4 µA(>5倍),起始电位正移(碳电极:54 V → 2.67 V)。随Py⁺:Li⁺比例升高,起始电位持续正移。

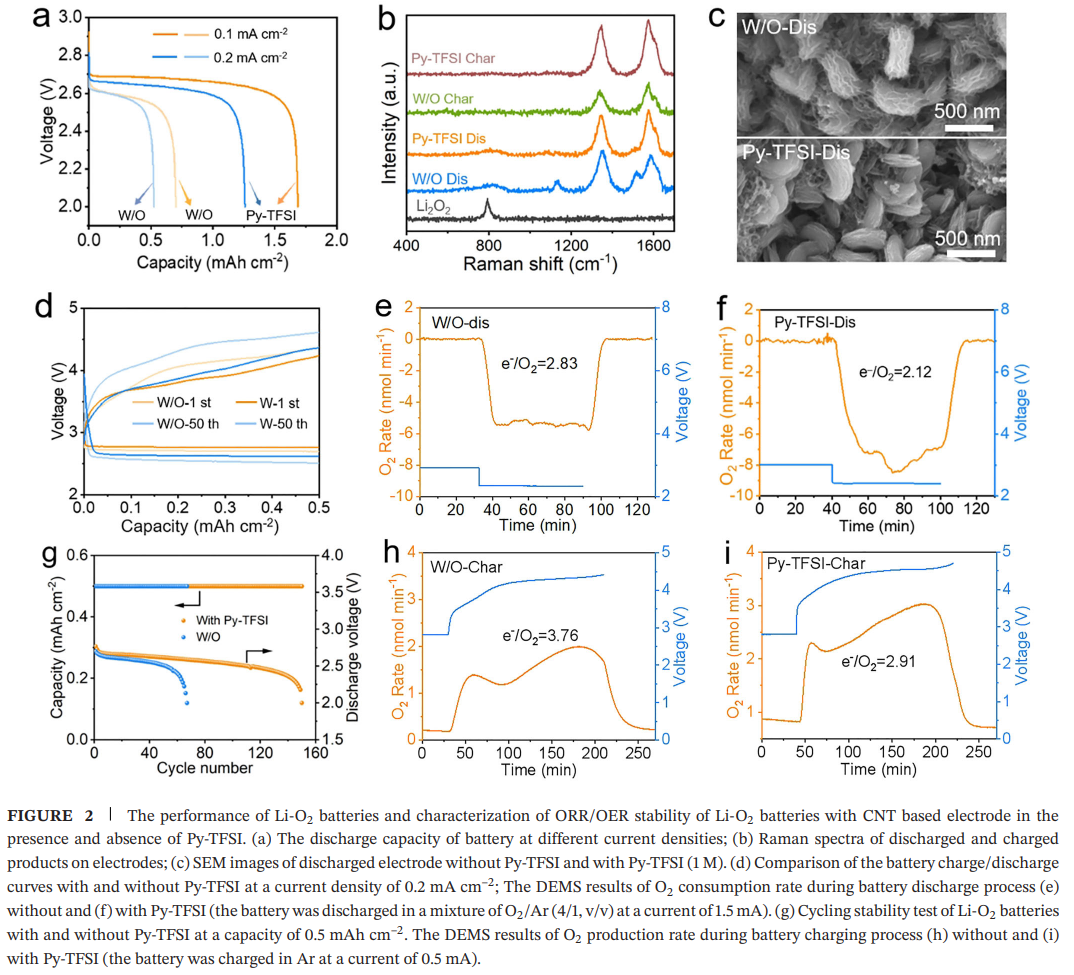

电池性能(碳纸/碳纳米管正极):面容量从22 mAh cm⁻²提升至0.59 mAh cm⁻²(0.05 mA cm⁻²),放电电压2.51 V → 2.58 V;1 M浓度最优(兼顾黏度与活性)。
产物形貌(SEM):无添加剂为致密膜状Li₂O₂;加Py-TFSI后转为3D颗粒/盘状结构,证实溶液介导路径主导。
DEMS验证:e⁻/O₂比从2.83降至2.12(放电),副产物CO₂显著抑制,ORR可逆性大幅提升。
Py⁺捕获O₂⁻的配位化学机理
实验证据:

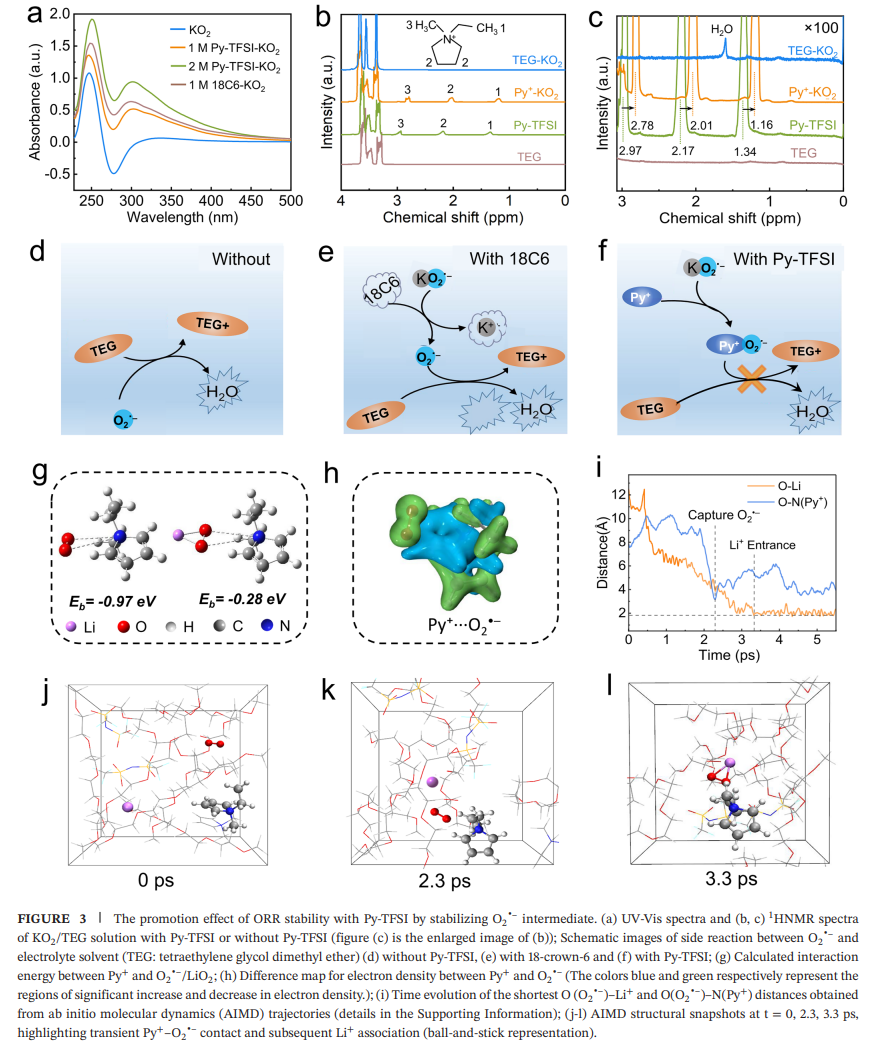

UV-Vis:KO₂/TEG溶液中加入Py-TFSI后,O₂⁻特征吸收(250 nm)显著增强,证明稳定O₂⁻。
¹H NMR:Py⁺特征峰向高场移动(电子密度增加),证实O₂⁻向Py⁺供电子;无Py-TFSI时产生H₂O副产物(O₂⁻攻击TEG α-H),而Py-TFSI完全抑制。
与18-冠-6对比:冠醚仅稳定K⁺、释放自由O₂⁻(更多副反应);Py-TFSI直接稳定O₂⁻本身。
理论计算:
Py⁺…O₂⁻相互作用能 -0.97 eV(远强于LiO₂的-0.28 eV)。
AIMD轨迹:O₂⁻优先与Py⁺结合(3 ps距离最小),随后Li⁺进入,形成稳定Py⁺-O₂⁻-Li⁺复合物(Video S1)。
电子密度差图:N-O间电子积累,O₂⁻极化稳定。
反应机理:
Py⁺将表面O₂⁻“拉入”溶液,延迟LiO₂歧化,暴露更多催化剂活性位点,同时降低O₂⁻攻击溶剂的概率。
Py⁺对锂金属负极的保护

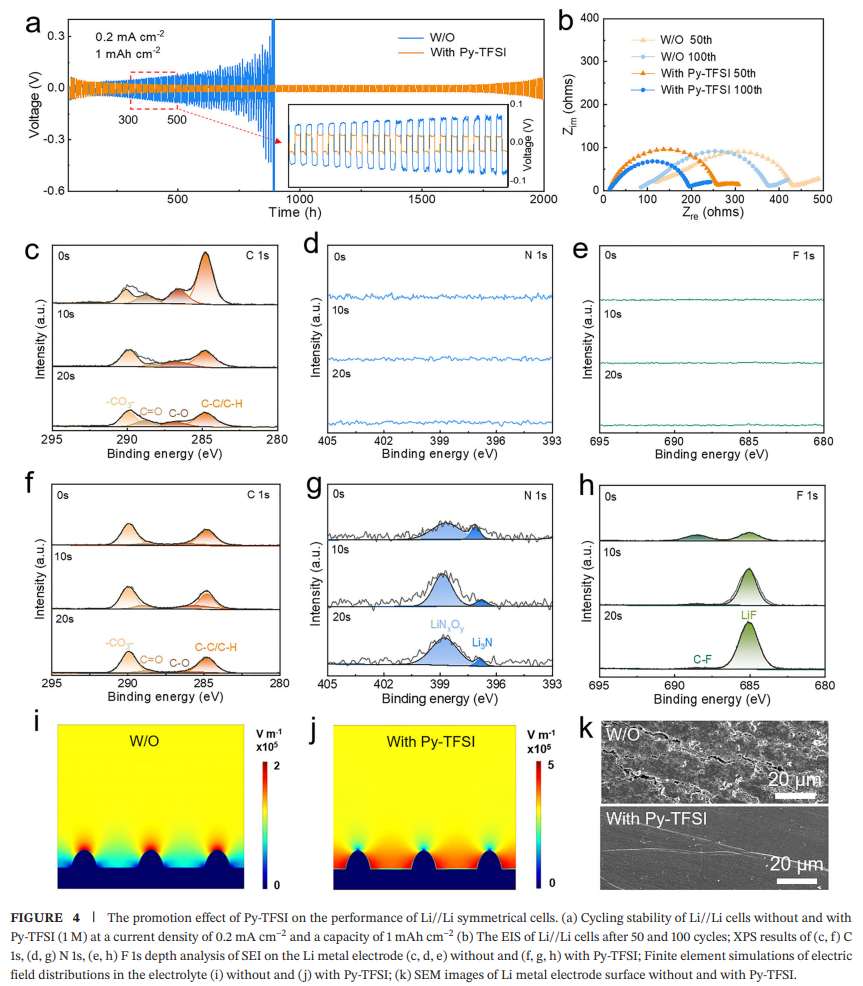

Li//Li对称电池:1 M Py-TFSI使循环寿命从<750 h提升至>2000 h,极化降低。
XPS深度剖析:SEI中LiF、Li₃N、C-F显著富集(无机成分主导),有机副产物减少。
COMSOL模拟:Py⁺静电屏蔽消除“尖端效应”,电场均匀化。
SEM:循环后锂表面平整无枝晶。
双正极高面容量电池性能

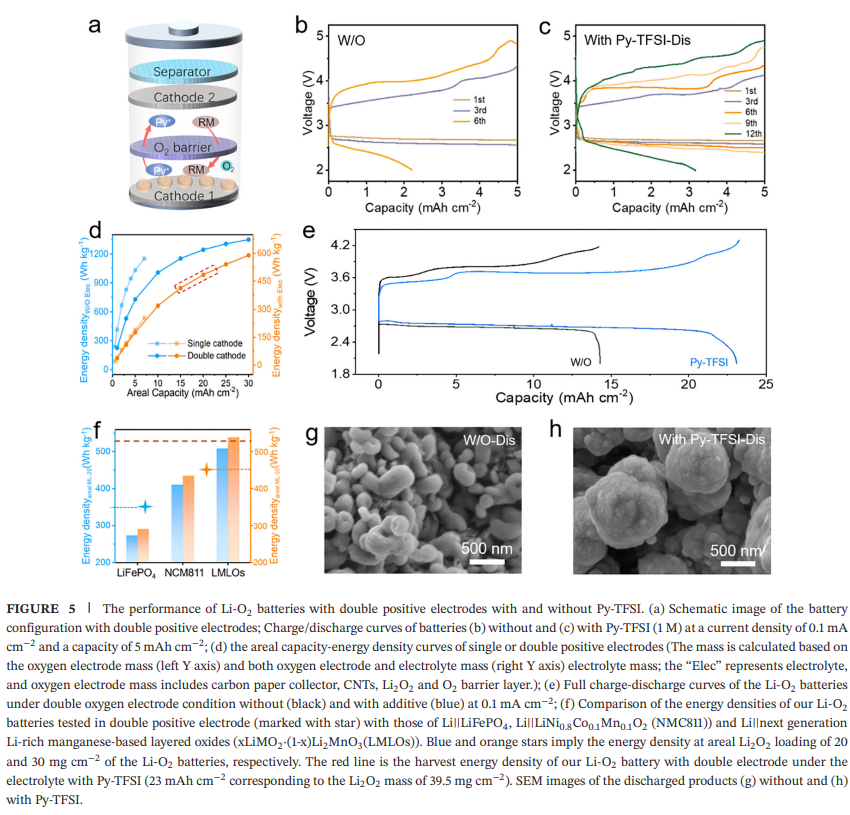

5 mAh cm⁻²(1 mA cm⁻²)下,无添加剂仅6圈(520 h);加Py-TFSI达12圈(1120 h),对应47天(按0.5 mAh cm⁻²低容量换算)。
极限面容量:23 mAh cm⁻²(能量密度520 Wh kg⁻¹,含电解液),超过Li||NCM811,接近下一代富锂锰基氧化物。
产物形貌:更大球形Li₂O₂颗粒,进一步验证溶液介导路径。
总结
本工作围绕无水 Li–O₂ 电池中氧还原反应(ORR)首个中间体 O₂•⁻ 难以调控这一核心瓶颈,提出通过引入离子液体添加剂 Py-TFSI,实现对中间体的优先捕获与溶液转移调控。借助 Py⁺ 阳离子对 O₂•⁻ 的稳定作用,成功缓解了表面 LiO₂ 的局域富集与歧化问题,在提升 ORR 动力学(活性提高超过 5 倍)的同时抑制副反应,增强体系稳定性;同时,添加剂还优化了锂负极界面结构,促进均匀沉积,使电池循环稳定性提升约 2.5 倍,并在 5 mAh cm⁻² 条件下实现 47 天稳定运行。该研究从“中间体优先调控”的角度深化了对 ORR 机制的理解,为金属–氧电池性能优化提供了一种具有普适意义的化学策略。
575
