PD快充协议诱骗IC 兼容全协议 带UART串口输出

在Type‑C与PD快充全面普及的当下，传统供电方案难以满足大功率便携设备的稳定取电需求。XSP25作为一款高性能Type‑C受电端（Sink）多功能快充取电芯片，凭借全面的协议兼容、灵活的串口控制与完善的保护机制，成为加热类小家电、智能设备、工业模块等大功率应用的优选方案。

一、核心定位与基本特性

XSP25是专为PD/QC快充诱骗设计的协议芯片，核心作用是从支持快充的Type‑C电源（充电器、车充、移动电源）中，主动诱骗输出5V/9V/10V/11V/12V/15V/20V等多档固定电压，满足不同负载的功率需求。

- 封装小巧：采用QFN16小型贴片封装，适配高密度PCB与紧凑型设备

- 外围极简：仅需5颗电阻、2颗电容+1颗LDO（可与主板共用），显著降低BOM成本与设计难度

- 宽压输入：支持4.5V‑20V输入电压，覆盖主流PD/QC电源规格

- 温度范围：‑40℃~+85℃，满足工业级与消费级多场景应用

二、强大的快充协议兼容性

XSP25内置完整协议解析引擎，兼容市面绝大多数快充标准，无需额外协议芯片即可实现跨品牌电源适配：

- USB PD：PD2.0/PD3.0，支持5V9V12V15V20V全档位电压诱骗

- 高通QC：QC2.0/QC3.0支持9V/12V高压输出

- 其他协议：华为FCP/ SCP、三星AFC

- 自动识别：上电自动检测电源协议，无需外部触发，即插即用

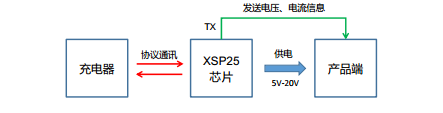

二、UART串口智能控制（MCU联动）

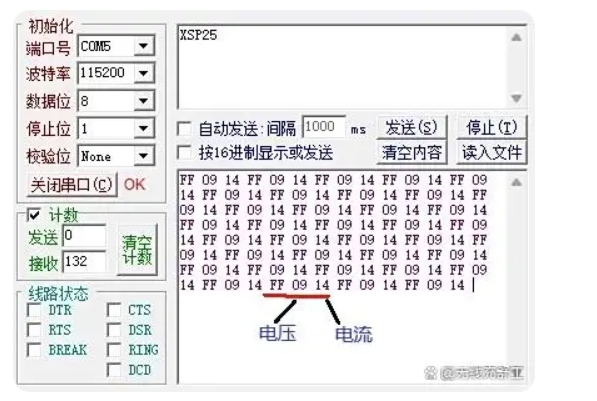

支持UART串口通信，可实时读取电源电压、电流、功率数据

- 智能功率匹配：MCU根据读取功率动态调整负载，避免充电器因过载重启、保护

三、典型应用场景

XSP25凭借“小体积、大功率、易开发”特性，广泛应用于各类需要Type‑C快充取电的产品：

- 便携加热设备：车载热水壶、恒温杯、卷发棒、加热饭盒

- 智能工业设备：传感器模块、工控机外设、测试仪器、便携式充电桩

- 消费电子：大功率移动电源、户外储能、无人机配件、LED照明驱动

- DIY/创客项目：快充取电模块、电压转换板、实验电源、嵌入式开发板

四、与同类芯片对比（优势总结）

- 协议更全：覆盖PD/QC/FCP/SCP/AFC，兼容性更强

- 带载更强：支持5A/100W，远超普通2A‑3A诱骗芯片

- 智能可控：独有UART功率读取，解决大功率负载“充电器重启”行业痛点

- 成本更低：外围极简、封装小巧，综合方案较比同行成本更有优势

五、总结

XSP25是一款高集成、高可靠、低成本的Type‑C PD快充诱骗芯片，完美解决了大功率便携设备“取电难、不稳定、兼容性差”的核心问题。从消费级小家电到工业级智能设备，从量产产品到创客DIY，XSP25以极简设计与强大性能，成为新一代快充取电方案的标杆选择，助力产品快速适配Type‑C生态，提升供电稳定性与用户体验
