纳祥科技NX4004低噪声无感电荷泵：5V±3%精度+250mA输出，稳定吗？实测来了！

升压芯片是一种直流-直流（DC-DC）转换器件，其核心功能是通过内部电路的闭环调节机制，将较低直流输入电压转换为更高的稳定输出电压。

本文将从多个方面介绍一款无感升压芯片纳祥科技NX4004。

（一）NX4004芯片概述

NX4004是一款低噪声，847KHz 固定频率的电容式电压倍增器。NX4004最小只需2.7V 的输入电压（1节锂电池）即可提供5V 的固定输出。

NX4004有恒频率运行在各负载等级的特征，内置的软启动电路可防止启动时的电流过冲；热关机和电流限制电路可以让芯片避免从VOUT 至地的短路。

高开关频率的使用最大限度的缩小了芯片的面积，从而允许使用微小的陶瓷电容。关断时，负载从输入端断开，并且静态电流被降至1uA以下。

在性能上，NX4004可兼容替代HX4004A，LX4004A，AIP4004A。

（二）NX4004主要特性

固定输出电压 5V（±3%）

输入范围：2.7V～5.0V

输出电流：250mA

恒频率运行在各负载等级

847KHz 恒定频率，避开FM 干扰

从输入端关断负载

静态电流<1uA

短路和过温保护

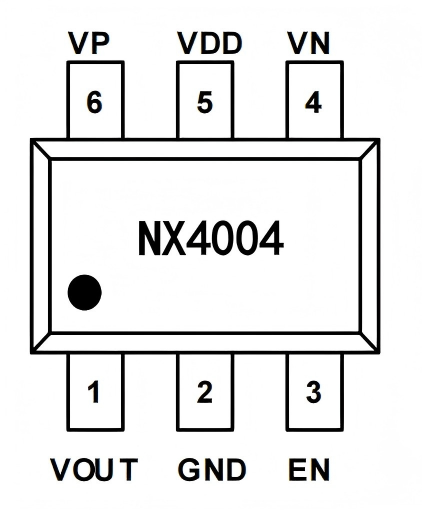

SOT23-26封装

（三）NX4004芯片亮点

【低噪声特性】

NX4004运用先进的电荷泵技术，通过优化内部电路设计实现超低本底噪声，配合主动噪声抑制机制，可显著降低环境干扰对信号的影响。

【高效能方案】

NX4004采用紧凑型6引脚SOT23封装设计，仅需极少外围元件即可构建完整电荷泵电路。其高度集成的电路架构不仅减小了模块体积，更有效减少能源浪费。

（四）NX4004应用领域

鉴于NX4004具有低噪声、效率高等优点，因此已被广泛应用于各种需要高效率、低噪声的设备领域中——

❶一节锂电池至5V

❷USB 端口驱动

❸白光LED

❹手持设备

❺便携式音箱
