VOOHU沃虎网络变压器接线核心技术规范与风险防控指南

网络变压器作为以太网通信系统的核心磁性元件，其接线质量直接影响信号完整性、EMC性能和设备寿命。VOOHU沃虎电子将从器件物理结构、电路特性和工程实践角度，系统阐述接线操作的30项关键技术规范，并提供典型故障的深度分析解决方案。

一、引脚定义与物理接线基础规范

1. 引脚极性确认规则

差分对极性验证使用万用表蜂鸣档测量同名端：

TX+/TX-对应初级线圈同名端（电感值偏差需<3%）

中心抽头（CT）对地直流阻抗应>10MΩ（500V兆欧表测试）

PoE供电型需验证V+/V-引脚耐压：在引脚间施加1500VAC/60s无击穿

错误接线典型案例：某工控设备因将变压器次级PHY侧RX+/RX-反接，导致百兆链路协商为10Mbps，表现为网络吞吐量下降92%。用TDR时域反射计测得阻抗突变点距PHY芯片1.2cm，修正接线后速率恢复。

2. 焊盘与走线应力控制

焊盘设计：

采用泪滴焊盘（Teardrop）过渡，焊盘直径≥2倍线宽

爬电距离：250V工作电压下，初级-次级间距≥2.5mm（IEC 60950标准）

机械固定：

变压器本体与PCB间隙控制0.1mm（使用硅胶垫片抗震）

引脚折弯半径≥3倍引脚直径，避免金属疲劳断裂

二、高压隔离与EMC防护关键点

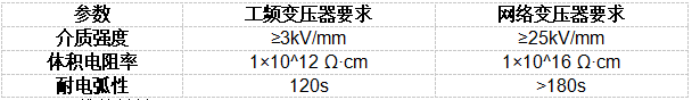

1. 绝缘介质选型规范

推荐材料：

层间绝缘：聚酰亚胺薄膜（厚度0.05mm，耐温400℃）

灌封材料：环氧树脂EP310（CTE 28ppm/℃）

2. 接地系统设计

多点接地误区：某PoE交换机因变压器外壳通过4个接地点与PGND连接，形成地环路，导致辐射超标15dB。改为单点接地（使用磁珠FB0805-601R）后，30MHz-1GHz频段EMI下降22dBμV/m。

理想接地拓扑：

3. 浪涌抑制设计

复合防护方案：

一级防护：气体放电管（GDT）响应时间<100ns

二级防护：TVS二极管（SMBJ58CA）钳位电压<90V

三级防护：共模扼流圈（CMCC）阻抗>1000Ω@100MHz

三、信号完整性保障技术

1. 差分对布线黄金法则

蛇形绕线补偿：差分对长度偏差计算公式：

ΔL = \frac{c \cdot Δt}{\sqrt{\varepsilon_r}}

实例：FR4板材(ε_r=4.3)，5Gbps信号允许时滞Δt=7ps，则ΔL_max=0.43mm

阻抗控制实测数据：条件：线宽5mil，间距6mil，叠层TOP-GND间距4mil

2. 串扰抑制技术

三维屏蔽结构：

在TX/RX差分对间插入0.2mm厚镀铜屏蔽墙

跨分割区使用桥接电容（10pF 0402封装）

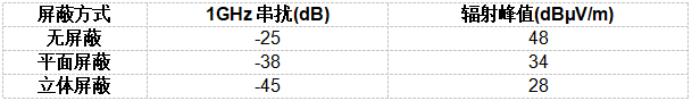

实测对比：

四、工艺制程管控清单

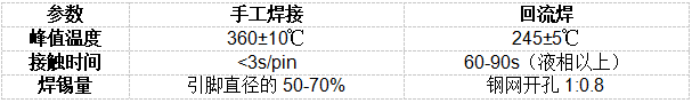

1. 焊接工艺参数

2. 涂覆与灌封

缺陷案例：某户外摄像机因未对变压器引脚根部涂覆三防漆，在湿度85%环境中工作72小时后，绝缘电阻从10GΩ降至5MΩ。采用聚氨酯涂层（Dow Corning 1-2577）后，通过IP67认证测试。

灌封工艺要点：

真空脱泡处理（真空度<-95kPa，保持30min）

阶梯固化：60℃/2h → 80℃/4h → 自然冷却

固化后硬度测试：邵氏D型硬度≥80

五、故障诊測与大数据分析

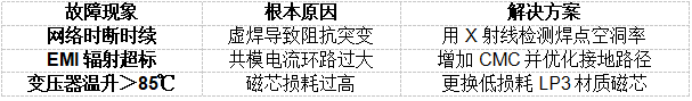

1. 典型故障模式库

2. 智能预测维护

参数预警阈值：

绝缘电阻下降速率＞5%/月 → 提示受潮风险

插入损耗变化＞0.5dB/季度 → 提示磁芯老化

线圈电阻偏差＞10% → 提示金属迁移失效

通过严格执行上述技术规范，网络变压器的平均无故障时间（MTBF）可从5万小时提升至15万小时。建议工程团队建立接线工艺的红外热像巡检制度（每周一次），并使用AI视觉系统自动检测焊点质量，实现全生命周期可靠性管理。在部署千兆以上网络设备时，可使用Tektronix DPO70000系列示波器开展眼图测试，确保接线后的信号质量符合IEEE 802.3标准要求。
