HJ126 高可靠双向光电耦合器

一、概述

HJ126 是一款军用级高可靠、小尺寸封装的光电耦合器，可功能代替东芝公司的 TLP126（非气密性封装且已停产）。HJ126 由两个反相并联的红外发射二极管和一个红外接收三极管组成，采用 TO-72金属气密壳体，通过储能焊封装而成，主要用于航空 115V/400Hz 供电控制系统，该型产品的成功研发，对装备升级和国产化有积极的意义。

二、电原理图

三、封装形式和引出端功能

1. 封装形式及外形尺寸

采用 TO-46-4 金属封装（选型 HJ126MT）。

2.引脚功能

四、绝对最大值

隔离电压±1kVDC 工作温度范围-55℃～+125℃

贮存温度范围-65℃～+150℃ 引线耐焊接温度（10s）300℃

输入二极管

正向直流电流50mA 功耗150mW

输出光电晶体管持续集电极电流20mA

C-E 极击穿电压80V E-C 极击穿电压7.0V

耗散功率200mW

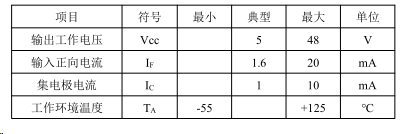

五、推荐工作条件

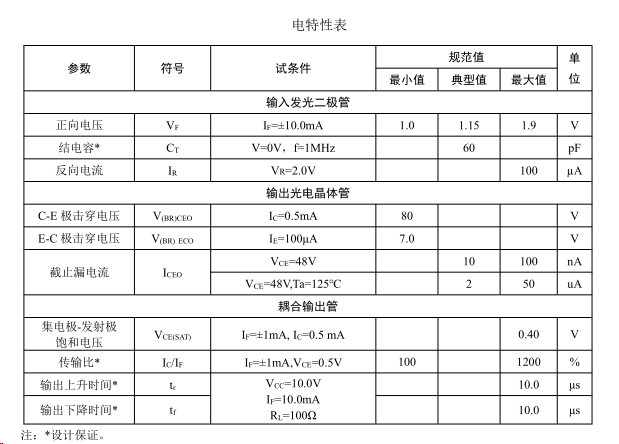

六、电特性

除非另有说明，TA=-55～+125℃。
