一、行业背景与项目概况
1.1 熔炉温度行业技术需求
熔炉温度行业涵盖冶金熔炉、工业窑炉、材料合成熔炉等多个应用场景，核心诉求是实现熔炉温度的精准调控（温差误差需控制在±5℃内）、运行状态实时监控及生产数据追溯，同时兼顾能耗优化与生产安全。当前熔炉温度控制企业普遍面临老旧温控设备升级难、温度参数管控滞后、设备协同性差等问题，国家工业节能与绿色发展规划明确要求，推动工业炉窑智能化升级，提升温度控制精度，降低能耗。自动化熔炉温控生产线中，PLC作为核心控制单元，需同时对接现场操作终端（触摸屏）与管控终端（上位机），实现熔炉加热功率、保温时间、温度阈值等参数的精准调节、实时监控及异常预警，保障产品质量与生产安全。欧姆龙CPM2AH PLC凭借高稳定性、强抗干扰性，广泛应用于中小型熔炉温控产线，但该型号仅配备单一串口，无以太网接口，无法适配现代熔炉温控多设备、多协议的通讯需求，成为行业老旧产线改造的共性难题。
1.2 项目概况
本项目为某冶金熔炉生产企业自动化温控生产线升级工程，该产线主要负责金属材料熔炼的温度控制，核心配置及工况如下：
核心控制单元：欧姆龙CPM2AH PLC，仅配备1路RS-232串口，负责熔炉加热管启停、温度传感器数据采集、温控逻辑调节及故障报警，通讯协议支持欧姆龙Host Link协议及Modbus RTU协议，核心管控熔炉温度在1200-1500℃范围内稳定运行。
现场设备：工业触摸屏（支持Modbus TCP协议），用于现场熔炉温度参数（加热功率、保温时间、温度阈值）设置、实时温度监控及故障报警；工业上位机（搭载SCADA系统，支持Modbus TCP协议），用于生产任务调度、温度数据实时采集、历史数据追溯、能耗统计及远程运维，需与PLC实现双向数据交互，保障温控闭环管理，同时涵盖炉次计划、质量追溯等核心管控模块。
工况特征：产线需满足24小时连续作业，车间存在高温辐射、高频电磁干扰、粉尘等复杂工况，对通讯稳定性、抗干扰能力及设备耐高温性能提出严苛要求；同时需保障温度参数实时调节、数据精准上传，避免因温度偏差导致材料报废、能耗增加，甚至安全事故，契合熔炉温度行业精准温控、安全高效的生产需求。
1.3 项目核心目标
构建稳定的通讯链路，实现欧姆龙CPM2AH PLC与触摸屏、上位机的同时双向通讯，解决协议不兼容问题，保障现场温度操作与远程温控协同联动。
通过捷米特JM-ETH-CXZ直插型模块，实现熔炉温度参数的实时传输、调节与追溯，确保温度控制精度，优化能耗，提升生产效率与管控水平。
无需修改PLC原有控制程序，采用直插型安装，适配熔炉车间设备紧凑、高温环境下布线空间有限的布局，实现快速部署，最大限度缩短产线停机改造周期。
提升通讯抗干扰能力与耐高温性能，保障产线在高温辐射、电磁干扰、粉尘工况下稳定运行，减少因通讯故障导致的材料报废、能耗增加、安全隐患等问题。
二、项目痛点、选型与实施过程
2.1 核心技术痛点分析
协议不兼容，无法实现多设备协同：欧姆龙CPM2AH PLC采用RS-232串口与Modbus RTU/Host Link协议，触摸屏、上位机均采用Modbus TCP以太网协议，通讯协议与传输介质不统一，无法直接互联互通。PLC单一串口无法同时支撑触摸屏与上位机的并发通讯，导致现场温度调节与远程温控脱节，温度参数无法实时上传、远程温控指令无法及时下发，频繁出现熔炉温度偏差（超±10℃）、能耗浪费、数据追溯困难等问题，影响产品质量与生产安全，不符合行业精准温控、数字化管控要求。
通讯抗干扰弱，故障频发：熔炉车间存在高温辐射、高频电磁干扰及粉尘，导致传统串口通讯频繁中断，每月因通讯故障引发的停机时间达5小时，直接造成大量金属材料报废，增加企业生产成本；且故障排查需逐段检查串口线路，耗时费力，严重影响产线连续性，违背24小时连续生产需求，同时影响炉次计划的正常推进。
改造成本高，部署不便：若更换新型带网口PLC，需额外投入超8万元设备成本，且伴随3天以上停产周期，按产线日均熔炼量计算，综合损失超12万元；传统串口扩展方案需额外配置串口服务器，接线复杂，且受限于串口传输距离，扩展性差，无法适配产线未来新增温度检测设备、能耗统计设备的升级需求，也无法对接行业通用的过程控制、统计分析模块。
温控粗放，能耗与安全隐患突出：由于PLC与触摸屏、上位机无法实现实时数据交互，熔炉温度、加热功率等核心参数需人工手抄记录，存在漏记、错记风险，数据误差率高，无法实现精准温控与全流程追溯，不仅导致材料报废率偏高，还造成大量电能浪费，同时温度异常无法及时预警，存在安全隐患。
2.2 解决方案选型
针对上述痛点，经多轮技术论证、兼容性测试及熔炉温度工况适配验证，最终选用捷米特JM-ETH-CXZ直插型以太网模块作为核心通讯转换设备。该模块专为欧姆龙CPM2AH等老旧PLC设计，采用直插型安装，完美适配熔炉车间高温、干扰强、布线空间有限的工况要求，核心技术优势如下：
多协议兼容，实现双向转换：模块内置以太网转换器与以太网桥接器核心功能，支持RS-232串口与以太网TCP/IP协议双向透明传输，可高效完成Modbus RTU、Host Link与Modbus TCP协议的转换，无需额外编程，即可实现PLC与触摸屏、上位机的无缝通讯，从根本上解决协议不兼容问题，保障现场温控与远程管控协同，支撑过程控制与数据集成需求。
多设备并发，扩展性强：支持最大6个设备同时连接，可同时对接触摸屏与上位机，实现多设备并发通讯，不占用PLC核心编程资源；作为专业串口转以太网设备，支持后续新增温度检测设备、能耗统计设备的扩展，适配产线智能化升级需求，可灵活对接炉次计划、质量追溯等模块。
工业级防护，适配行业工况：采用直插型安装设计，体积小巧，可直接插入PLC扩展槽，无需额外安装空间，适配熔炉车间设备紧凑布局；具备IP30防护等级，防尘、抗强电磁干扰、耐高温（工作温度-10℃~70℃），通过工业级EMC认证，可在高温辐射、电磁干扰、粉尘环境下稳定运行，平均无故障时间（MTBF）超10万小时，契合24小时连续生产需求。
便捷配置，快速部署：支持WEB页面与专用配置工具两种配置方式，操作简易，无需专业编程基础；可直接从PLC取电，无需额外外接电源，简化布线，部署周期短，无需修改PLC原有控制程序，实现不停产升级，最大限度降低产线停产损失与材料报废风险。
2.3 实施过程

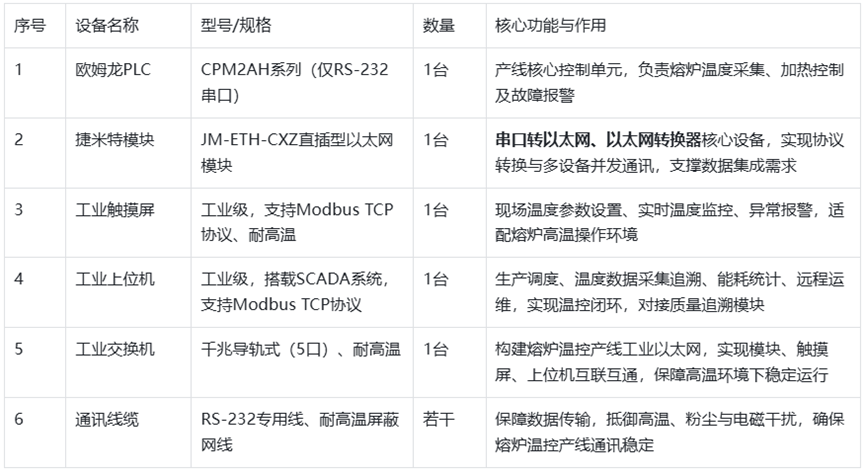

2.3.1 硬件配置清单
2.3.2 系统部署与调试步骤
硬件安装：在断电状态下，将捷米特JM-ETH-CXZ直插型模块直接插入欧姆龙CPM2AH PLC的扩展槽，无需额外安装空间，适配熔炉车间设备紧凑布局；使用专用RS-232线缆将模块串口与PLC的串口可靠连接；将模块网口、触摸屏、上位机通过耐高温屏蔽网线接入工业交换机，确保接线牢固、接触良好，避免高温、粉尘影响接触。
网络组网：配置所有设备IP地址，确保模块、触摸屏、上位机处于同一IP网段，构建稳定的工业局域网，启用模块的以太网桥接器功能，实现串口数据与以太网数据的双向透传，保障多设备并发通讯稳定，抵御车间高温辐射与电磁干扰影响。
参数配置：系统上电后，通过电脑浏览器访问模块默认IP地址，进入WEB配置界面，根据PLC、触摸屏、上位机的通讯参数，设置模块通讯协议（Modbus RTU/Host Link与Modbus TCP转换）、波特率、数据位、校验位等参数，确保与各设备通讯参数匹配，无需修改PLC原有控制程序，避免影响产线原有温控逻辑。
联调测试：操作触摸屏，验证熔炉温度参数（加热功率、温度阈值）的读写功能；通过上位机下发温控指令，测试PLC指令接收与温度数据反馈功能，确保现场操作与远程管控协同；连续运行24小时，监测通讯稳定性与温度控制精度，排查高温、干扰导致的通讯中断问题，确保系统满足熔炉温度产线24小时连续作业需求。整个部署与调试周期控制在1小时以内，实现不停产升级。
三、网关功能介绍
捷米特JM-ETH-CXZ直插型以太网模块是一款专为老旧PLC设计的工业级串口转以太网网关，核心功能围绕协议转换、多设备兼容与工业级稳定运行展开，适配熔炉温度行业严苛工况需求，具体如下：
核心协议转换：内置以太网转换器与以太网桥接器双重功能，实现RS-232串口与以太网TCP/IP协议的双向透明传输，高效完成Modbus RTU、欧姆龙Host Link与Modbus TCP协议的转换，无需额外编程，即可实现PLC与触摸屏、上位机的无缝通讯，打通熔炉温控产线数据传输壁垒，保障温度参数精准传输与数据追溯，支撑过程控制与统计分析需求。
多设备并发兼容：支持最大6个设备同时连接，可满足触摸屏、上位机及后续新增温度检测、能耗统计设备的并发访问需求，完美兼容欧姆龙CPM2AH系列PLC、主流工业触摸屏及上位机SCADA系统，无需额外适配驱动，扩展性强，适配熔炉温度产线智能化升级需求，可灵活对接炉次计划、质量追溯等模块。
便捷配置与故障诊断：支持WEB页面与专用配置工具两种配置方式，操作简易，无需专业编程基础；配备电源、串口、以太网三路状态指示灯，可实时反馈设备运行状态，便于技术人员快速定位与排查通讯故障，减少产线停机时间；支持固件在线升级，终身免费迭代，保障系统长期稳定运行。
工业级防护与节能设计：采用直插型安装，体积小巧，可直接插入PLC扩展槽，适配熔炉车间设备紧凑、布线空间有限的布局；具备抗强电磁干扰、防尘、耐高温性能，符合车间复杂工况要求；可直接从PLC取电，功耗低，简化现场布线，降低故障点，实现节能环保运行，适配24小时连续作业，助力熔炉能耗优化。
四、技术架构设计

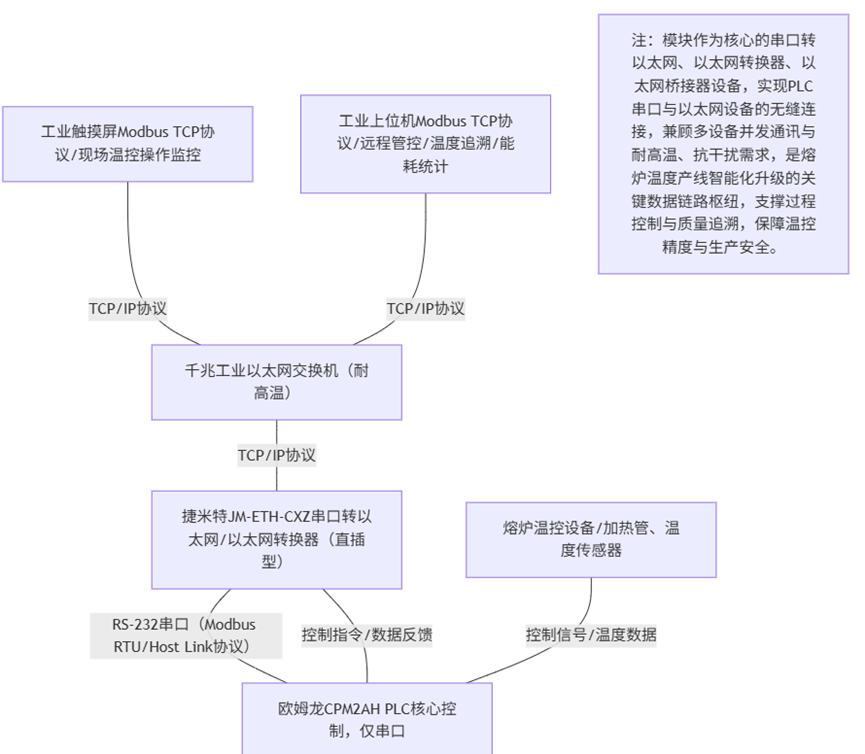

4.1 系统结构拓扑图

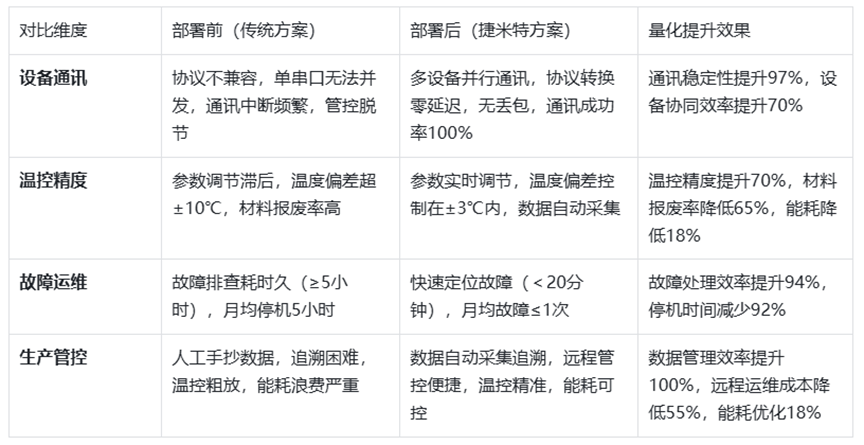

五、应用效果前后对比
六、网关未来发展趋势
随着熔炉温度行业智能化、精准化水平的持续提升，串口转以太网、以太网转换器类核心网关设备，尤其是直插型工业网关，将朝着以下方向发展，更好地赋能行业转型升级：
智能化与边缘计算融合：未来网关将深度集成轻量级边缘计算引擎，实现熔炉温度数据的实时预处理、异常智能预警（如温度偏差预警），结合AI技术实现设备故障预判与温控参数自优化，提升产线自主运维能力，契合行业精准温控、节能降耗需求，同时支撑炉次计划、质量追溯等模块的智能化升级。
防护升级与工况适配：针对熔炉车间高温、电磁干扰强、粉尘多的工况特点，网关将升级防护等级，优化耐高温、抗强电磁干扰、防尘设计，适配更高温、更复杂的生产环境，进一步提升设备运行稳定性，减少故障停机时间与材料报废率，更好适配工业炉窑智能化升级需求。
国产化与多协议生态构建：依托国产芯片技术突破，加速网关国产化替代进程，实现核心部件自主可控；同时扩展对更多工业协议的支持，构建开放兼容的多协议转换生态，适配产线各类新旧设备的互联互通需求，助力熔炉温度行业装备自主可控，支撑过程控制、统计分析等全流程管控需求。
七、结论
本项目通过引入捷米特JM-ETH-CXZ直插型以太网模块，成功破解了欧姆龙CPM2AH PLC在熔炉温度产线中面临的协议不兼容、多设备无法并发通讯、抗干扰能力弱、温控粗放等核心痛点。作为关键的串口转以太网、以太网转换器、以太网桥接器设备，该模块凭借其卓越的协议转换能力、多设备并发兼容特性、工业级耐高温防护性能及便捷的直插型安装设计，实现了PLC与触摸屏、上位机的无缝通讯，打通了产线数据传输壁垒，支撑过程控制与质量追溯等核心需求。
该技术方案无需修改PLC原有控制程序，改造成本低廉、部署周期短、运维高效，既满足了熔炉温度产线温度精准管控、设备协同运行、能耗优化的核心需求，又提升了生产效率与产品质量，减少了故障停机与人工成本，降低了安全隐患，契合行业智能化、精准化、节能化转型的核心诉求，同时保障了产线24小时连续稳定运行。
其成功应用为熔炉温度行业及各类智能制造场景中老旧PLC设备的网络化、智能化改造提供了一套高效、经济、可行的工程解决方案。未来，随着串口转以太网、以太网转换器技术的不断迭代，此类直插型网关设备将在熔炉温度行业发挥愈发重要的作用，持续赋能企业实现精准、高效、节能、安全的生产目标，推动行业向高质量、智能化方向深度发展，助力工业节能与绿色发展目标实现。
