麦科信第三代光隔离探头：破解三相逆变桥测试难题

摘要：

随着 SiC、GaN 等宽禁带半导体在光伏逆变器、电机驱动、车载 OBC 等领域的普及，三相逆变桥的开关频率和功率密度显著提升，由此带来的高压安全、强电磁干扰、高速开关瞬态捕捉等测试难题，对工程师和测量工具提出了全新挑战。

本文系统分析三相逆变桥调试中的五大核心痛点，提出以麦科信第三代光隔离探头MOIP 系列为核心的针对性解决方案。该探头基于独家 ADHOMT 模数混合激光调制技术与光纤隔离架构，具备零温漂、免校准、超高共模抑制比、超宽带宽、极低输入电容等领先优势。

文章通过实测波形与数据，对比其与传统高压差分探头的实际表现，验证麦科信第三代光隔离探头在精准、安全、高效排查与解决电路问题上的突出优势，是新一代宽禁带器件逆变拓扑研发调试的关键工具。

1 直面挑战：三相逆变桥调试为何如此困难？

三相逆变桥是将直流电转换为三相交流电的核心拓扑。随着系统向高效、高功率密度演进，新一代 SiC 和 GaN 功率器件的开关速度已达纳秒级。在高压（>800V）、高频（>100kHz）、强电磁干扰的严苛环境下，硬件工程师的调试工作变得异常艰难。

传统差分探头（带宽 < 200MHz，隔离耐压 < 2kV）面对这类场景逐步暴露出性能瓶颈：高压浮地测量风险高、高频共模干扰引发波形失真、探头引入容性负载改变电路原始工作状态…… 不仅拉低调试效率，还容易误导工程师对电路问题根源的判断。

同时，普通光隔离探头仍存在温漂偏大、需要频繁手动校准、预热时间长、长期测试稳定性不足等短板，难以满足研发验证与量产长时间测试的一致性要求。

想要彻底破解行业痛点，测量工具必须实现技术迭代突破。麦科信第三代光隔离探头MOIP 系列，依托电 - 光 - 电转换、光纤隔离、激光供电及独家 ADHOMT模数混合激光调制技术，为高压、高频、强电磁干扰工况，提供无需预热、零温漂、免校准的高精度安全测量全新方案。

2 三相逆变桥工作原理与测试需求

工作原理简介

工程中最常见的电压型三相逆变桥由三个半桥单元组成，共包含 6 个功率开关器件。其控制策略通常采用 SVPWM（空间矢量脉宽调制），通过合成 6 个非零和 2 个零空间电压矢量逼近圆形旋转磁场，进而驱动电机等负载。在任一开关周期，通过插入零矢量，可在同一相上下桥臂间进行纵向换流，也涉及不同相之间的逻辑切换。

调试的核心需求

针对三相逆变桥的调试，硬件工程师的核心目标可归纳为五点：

绝对安全测量：可在数百至上千伏直流母线及浮地节点实现安全测量；

精准瞬态捕捉：完整捕获纳秒级开关上升 / 下降沿及电压尖峰，精准评估器件应力；

卓越抗干扰能力：在强电磁辐射与地环路干扰下，真实还原驱动信号、桥臂电压原始波形；

无损探头接入：探头接入不改变电路原有寄生参数，避免测量行为本身改变电路工况；

长期稳定 + 精密小信号：支持长时间连续测试，具备零温漂、免校准特性，可稳定测量 mV 级反馈信号，适配研发与量产一致性测试。

3 调试中的四大核心痛点

痛点一：浮地测量，共模干扰大

SiC MOSFET 上桥臂门极信号处于高电位浮地环境，在 800V 母线与高 dv/dt 开关条件下，共模干扰极强。传统探头无法安全测量，高压差分探头在测量门极小信号时也容易出现底噪大、波形失真、精度不足等问题。

痛点二：强干扰下，信号面目全非

SiC 器件 MHz 级开关速率会激发高强度电磁干扰。传统差分探头高频段共模抑制比大幅衰减，100MHz 工况下通常低于26dB，测得的驱动信号布满毛刺，米勒平台完全被干扰淹没，无法用于真实驱动工况分析。

痛点三：瞬态信号，转瞬即逝

纳秒级开关沿（如 5ns）承载着电路寄生电感、开关损耗的关键信息。传统 200MHz 带宽探头带宽受限，无法完整复现信号快速跳变，电压尖峰被平滑、上升沿被拉宽，测量误差超 30%，严重影响器件损耗评估与散热方案设计。

痛点四：温漂大、需频繁校准，长期测试不可靠

环路分析与量产测试中，普通光隔离探头零点和增益幅度易漂移，必须开机预热和频繁人工校准，不仅占用调试时间，还造成 mV 级小信号测量误差大、数据重复性差，无法支撑长时间可靠性测试与批量一致性验证。

4.解决方案：麦科信第三代光隔离探头逐一击破痛点

麦科信第三代光隔离探头MOIP 系列，凭借独家 ADHOMT模数混合激光调制技术、光纤隔离、激光供电、精准匹配上述所有调试痛点。

核心技术原理：全电气隔离 + 零温漂免校准

麦科信第三代光隔离探头采用电 - 光 - 电转换 + 光纤传输 + 激光供电架构，搭配独家ADHOMT模数混合激光调制技术，真正实现零温漂、免校准、开机即用、无需预热，无需电池供电与反复充电，可实现长时间连续稳定工作，可满足 7×24 小时不间断高精度测试需求。

极致安全与浮地测量：光纤隔离彻底切断高压传导路径，隔离耐压可达85kV，定制可达110kV以上，轻松覆盖 800V 母线及开关尖峰测试要求（工程选型推荐耐压＞(母线 + 尖峰)×1.5）。完全断开与示波器电源地线的电气关联，从根源杜绝地环路干扰与地电位差环流风险，可直接安全测量桥臂中点浮地信号。

卓越的共模抑制：光纤隔离架构下，输入端对地共模寄生电容极低，大幅拉高共模电流通路阻抗，实现DC 至 1GHz 全频段优异 CMRR 性能：直流 180dB、100MHz 时 128dB、500MHz 时 114dB、1GHz 仍可达 108dB，可清晰还原被干扰淹没的米勒平台与栅极振荡波形。

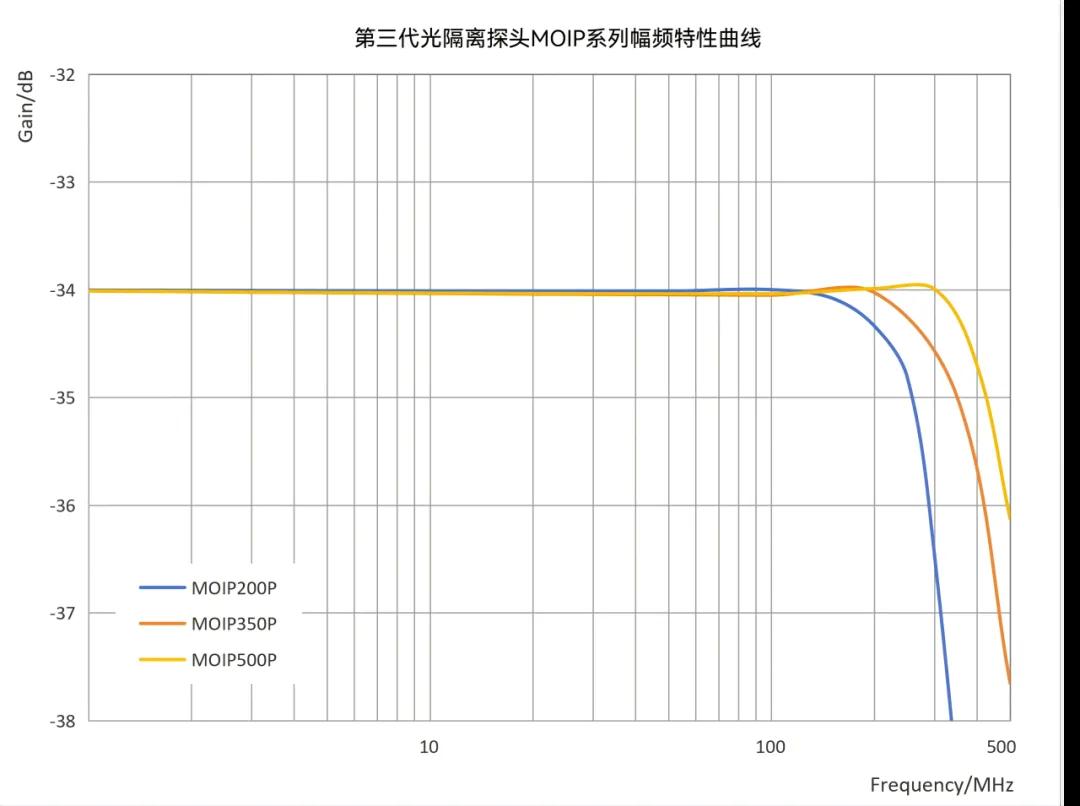

纳秒级瞬态无畸变捕捉：第三代光隔离探头最高支持 1GHz 模拟带宽、超快上升时间，幅频特性全面升级，在二分之一带宽内即可实现1%测量精度，突破传统探头 1/5 带宽测量法则；可无畸变捕获 SiC MOSFET 5ns 及更快开关沿，精准量化 1000V 级电压尖峰，为吸收电路优化、开关损耗量化提供可靠实测依据。

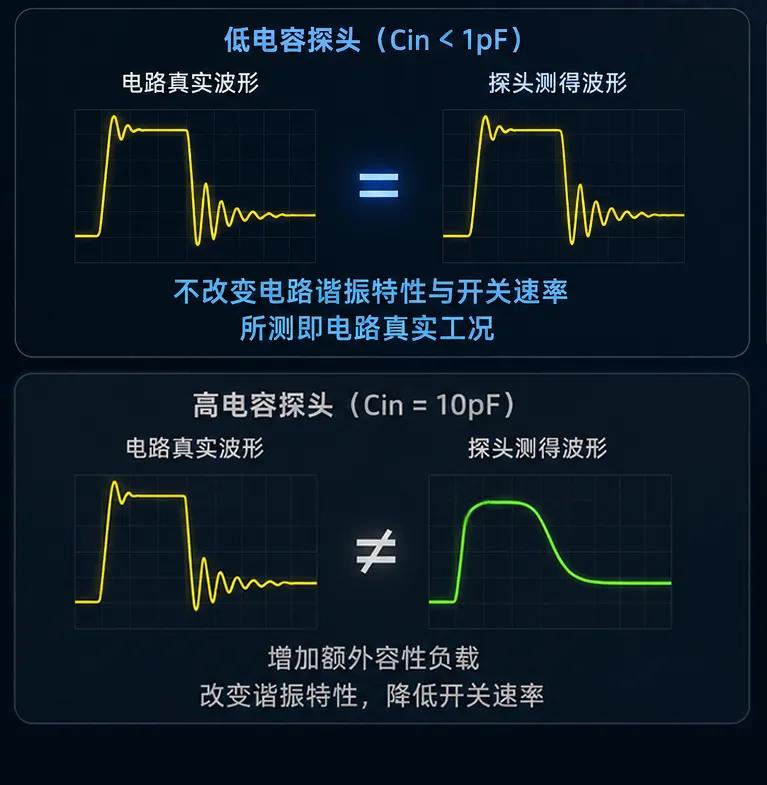

近乎零的负载效应：极低容性负载接入高频开关节点后，不会改变电路谐振特性与开关速率，做到所测即电路真实工况。

高精度、高同步多通道测量：第三代光隔离探头支持多通道配置，各通道独立光纤传输、完全电气隔离、无通道串扰，通道间延迟差异极小。可同步采集上下桥臂驱动信号与 Vds 电压，精准测得 1.2μs 死区时间，为死区补偿算法优化、提升输出电流波形质量提供精准时序基准。

零温漂、免校准，适配精密小信号测量：依托 独家 ADHOMT模数混合激光调制技术，彻底抑制温度漂移，无需预热、无需频繁校准；本底噪声低至＜0.3mVrms，测量精度优于 1%，保障电源环路波特图分析结果真实可信，同时满足量产长时间测试一致性要求。

衰减器升级，耐用性更强：全新优化可互换式衰减器结构，抗冲击、耐损耗，降低后期运维成本；高负荷长时间连续测试稳定性更强，适配研发实验室与产线高强度使用场景。

5 实测对决：麦科信第三代光隔离探头 vs 传统高压差分探头

测试平台配置

功率拓扑：三相电压型逆变桥

功率器件：SiC MOSFET（开关频率 100kHz，上升沿 5ns）

母线电压：800V

测试负载：5kW 三相异步电机

测量设备：1GHz 示波器、麦科信第三代 SigOFIT/MOIP 光隔离探头、同价位传统高压差分探头（200MHz 带宽、2kV 隔离、3pF 输入电容、100MHz 下 CMRR 80dB）

高共模浮地测量对决

传统探头：测量 SiC 上桥臂门极电压时，受高 dv/dt 共模干扰影响明显，门极小信号易出现底噪大、波形抖动与测量精度不足等问题；

麦科信第三代光隔离探头：

即接即测，波形稳定清晰；具备超高共模抑制比与光纤隔离浮地设计，可有效抑制高共模噪声，同时支持多种衰减器切换，精准适配门极驱动电压，实现高精度浮地测量。

抗干扰能力对决

传统探头：栅极驱动波形布满高频杂波毛刺，关键米勒平台完全模糊无法辨识

麦科信第三代光隔离探头：波形干净锐利、层次分明，128dB@100MHz 超高 CMRR 有效屏蔽现场强共模干扰，米勒平台细节完整呈现

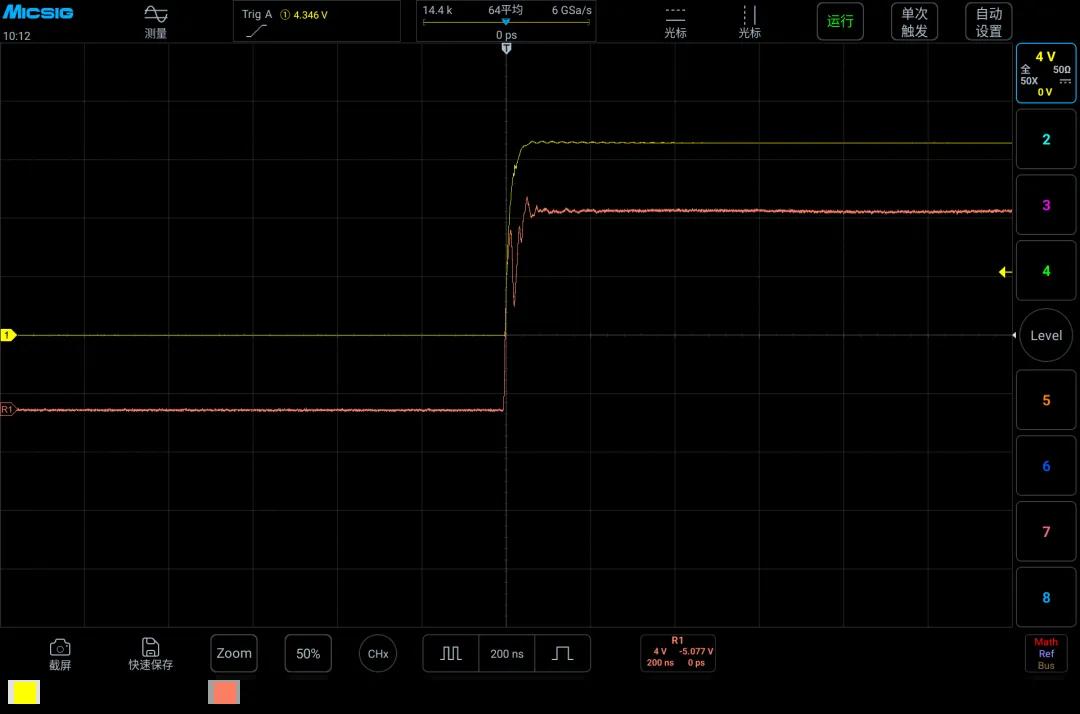

开关瞬态捕捉对决

传统探头：带宽受限，5ns 原生上升沿被平滑拉长至 10ns 以上，电压尖峰严重低估，波形畸变失真；

麦科信第三代光隔离探头：

精准复现 5ns 上升沿，完整捕捉 1000V 电压尖峰，波形边缘陡峭、无额外振铃；二分之一带宽内 1% 精度的幅频特性，真实还原 SiC 器件硬开关特性。

多通道同步与死区测量对决

传统探头：通道时序偏移明显，无法为 2μs 死区时间提供有效测量依据

麦科信第三代光隔离探头：4 通道同步采样，上下桥驱动与 Vds 时序逻辑清晰，精准标定 1.2μs 死区时间；依托实测数据优化补偿算法后，电机相电流 5、7 次谐波含量降至 1% 以下，设备运行更平稳。

测量精度与稳定性对决

传统探头：高压差分探头一般都是大量程，测试小信号噪声大、测量数值波动较大；普通光隔离探头需预热、频繁手动校准，长期测试数据漂移明显。

麦科信第三代光隔离探头：开机即用、无需预热、零温漂、免校准；开机自校准后全程测量稳定、本底噪声极低。基于精准实测数据优化环路补偿后，设备输出电压纹波降低 30%；长时间连续测试一致性优异，完全满足研发与量产测试标准。

6 结论：一款重新定义高压测试的工具

三相逆变桥调试难题的核心症结，在于传统测量工具性能已无法匹配 SiC/GaN 新一代功率器件高频、高压、高精度的测试需求；而普通光隔离探头存在的温漂、频繁校准、预热耗时、长期稳定性差等短板，也限制了其在严苛工况下的深度落地。

麦科信第三代光隔离探头MOIP 系列，融合独家 ADHOMT 模数混合激光调制、光纤隔离与先进激光供电技术，可365天×24小时不间断精准测试，避免电池供电需充电导致的中断，具备85kV+ 隔离耐压、180dB 超高共模抑制比、1GHz 带宽、优异幅频特性，并实现零温漂、免校准、长期稳定运行，核心性能全面领先传统高压差分探头与业内其他光隔离方案，处于业界领先水平。

实测对比充分证明，该产品并非简单性能升级，而是高压电力电子测试领域的范式革新。可帮助工程师直观洞察电路内部状态，精准定位过压应力、驱动异常、时序偏差等隐性故障；零温漂、免校准、开机即用的特性，大幅提升调试效率与量产测试一致性，让高风险的高压调试工作更安全、更高效、更精准。
