在数字化与智能化的浪潮中,电子设备的集成度越来越高,面对的电磁环境也日趋复杂。如何在高低压电路之间架起一座安全、高效、互不干扰的桥梁,成为了现代电子工程设计的核心课题。作为这一领域的“幕后功臣”,光耦继电器(PhotoMOS/Opto-MOSRelays)凭借其独特的工作原理和无可比拟的性能优势,正在逐步替代传统的电磁继电器,成为现代工业、医疗、新能源等行业不可或缺的电子元器件

一、什么是光耦继电器?

光耦继电器属于固态继电器(SSR)的一种,它将光电耦合器(Optocoupler)的隔离特性与场效应管MOSFET)的高性能开关特性完美结合。

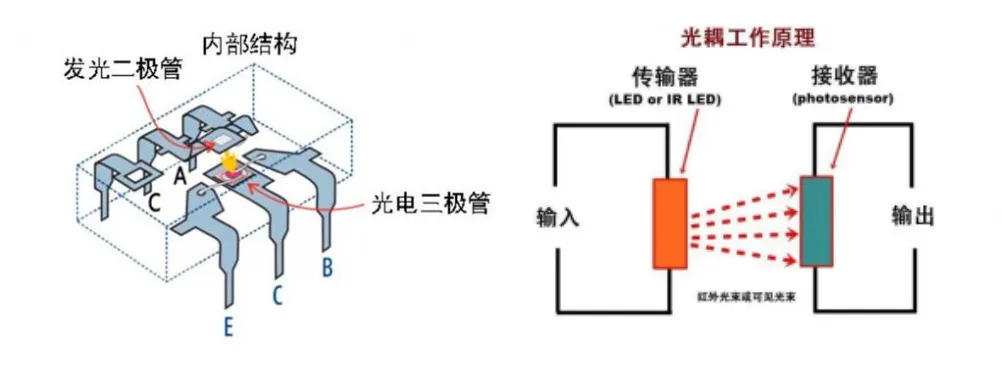

它的内部结构非常精妙:输入端通常是一个发光二极管(LED),输出端则是由光电二极管阵列(PDA)和功率MOSFET组合而成的芯片。当输入端通电时,LED发光,光线穿过隔离层照射到光电二极管阵列上,产生电压驱动输出端的MOSFET导通;当输入端断电时,发光停止,输出端立即截止。这种“以光为媒”的信号传输方式,正是其诸多核心优势的源泉。

二、光耦继电器的核心优势特点

相比于传统的机械电磁继电器,光耦继电器在结构上实现了“无触点化”,这一变革赋予了它一系列极其优异的物理和电气特性:

1.卓越的电气隔离抗干扰能力安全是电子设计的第一要务。光耦继电器通过光信号来传递控制指令,输入端和输出端在物理和电气上完全断开。通常,光耦继电器可以提供高达3000Vrms至5000Vrms的隔离电压。这意味着,即使输出端(高压侧)发生严重故障或遭受雷击,高压也绝对无法回溯到输入端(低压控制侧),从而保护了脆弱的MCU微控制器)或DSP芯片。此外,光导信号天然免疫电磁干扰(EMI)和射频干扰(RFI),极大地提升了系统的稳定性。

2.几乎无限的使用寿命与超高可靠性传统电磁继电器依靠机械触点的吸合与断开来控制电路,在切换过程中不可避免地会产生电弧、火花以及机械磨损。随着使用次数的增加,触点会出现氧化、粘连或接触不良,寿命通常只有几十万次到几百万次。关键对比:光耦继电器内部没有任何机械运动部件,不存在物理磨损和触点老化问题。其使用寿命几乎完全取决于LED的光衰周期,通常可达数十年之久,开关次数以百亿次计,大幅降低了设备的后期维护成本。

3.微秒级的超快响应速度机械继电器受限于衔铁的物理质量和弹簧的恢复力,动作时间(吸合或释放)通常在几毫秒(ms)到几十毫秒之间。而在高速自动化控制或精密的测试仪器中,这种延迟是致命的。光耦继电器的开关切换由光子和电子的运动决定,动作时间一般在几微秒(mus)到几百微秒之间,比机械继电器快了数百倍,能够完美匹配高频信号调制和快速保护电路的需求。

4.超低功耗与“绿色”微电流驱动电磁继电器需要维持一个相对较大的电流(通常几十毫安)来保持电磁铁的吸合状态,发热量大。而光耦继电器的输入端本质上只是一个LED,导通电流极小(通常只需1mA至5mA),低功耗特性使其可以直接由逻辑芯片GPIO引脚驱动,无需额外的放大电路,极大地简化了电路设计,降低了整机功耗。

5.完全静音与极佳的抗震性能

在医院手术室、高级音响设备、数字家庭控制等对噪音极其敏感的场合,机械继电器“哒哒哒”的吸合声显然是无法接受的。光耦继电器工作时完全静音。同时,由于没有悬空的机械结构,它在面对强烈的机械振动、跌落或高加速度冲击时,绝对不会发生触点误动作,非常适合航空航天、轨道交通以及车载电子等严苛环境。

6.体积微型化,支持高密度PCB贴片

传统的机械继电器由于要容纳线圈和触点簧片,体积很难做到极致微型化。光耦继电器采用半导体封装工艺(如SOP、DIP、DFN等),身材极其小巧,厚度往往只有几毫米。这为追求“轻薄短小”的现代电子产品节省了大量的PCB(印刷电路板)空间,大大提升了硬件设计的布线密度。

任何元器件都有其技术边界,光耦继电器目前的局限性主要集中在大电流承载能力上。由于受到半导体功率器件材质的限制,其导通电阻无法做到像机械触点那样接近于零,因此在大电流通过时会产生一定的发热。目前,市面上的光耦继电器多用于控制几百毫安到几安培的信号及中性负载。

然而,随着第三代半导体材料(如碳化硅SiC氮化镓GaN)的飞速发展,新一代具有更低导通电阻、更高耐压和大电流承载能力的光耦继电器正在源源不断地研发出来。

从长远来看,光耦继电器凭借安全隔离、无限寿命、超快响应、微型封装与绿色低功耗的绝对优势,已经成为现代电子电路演进的必然趋势。对于追求高可靠性、高集成度和智能化的现代工业与消费电子设计而言,合理且广泛地应用光耦继电器,无疑是让产品在激烈市场竞争中脱颖而出的“制胜法宝”。

以上就是本文的全部内容,如果觉得本文对您有所帮助,请持续关注本司网站https://www.a-semi.com以及“先进光半导体”微信公众号,我们将给您带来更多新闻资讯和知识科普!
