一文搞定MOS管——MOS类型全梳理

MOS管，全称金属-氧化物-半导体场效应晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor），是电子工程领域出场率最高的有源器件之一。在电源、电机驱动、单片机开关电路、射频放大器，甚至CPU内部，都能看到它的身影。但问题来了：当你在数据手册或电路图上看到“N沟道增强型”“P沟道耗尽型”“双栅MOSFET”“功率MOSFET”等一堆名词时，会不会有点懵？

本文将帮你彻底理清MOS管的分类逻辑——从沟道材料（N/P）、工作模式（增强/耗尽），到结构工艺（平面/沟槽/HEMT），再到典型应用场景，帮助您在实际设计中快速判断该用哪种类型。

1. 按沟道分类

沟道类型，指的是MOS管内部导电沟道的半导体材料极性。这也是MOS管最基础、最直接的分类方式。简单来说：N沟道靠电子导电，P沟道靠空穴导电。这两种载流子在迁移率上的天然差异，决定了N沟道和P沟道在性能、成本和应用场景上的显著不同。

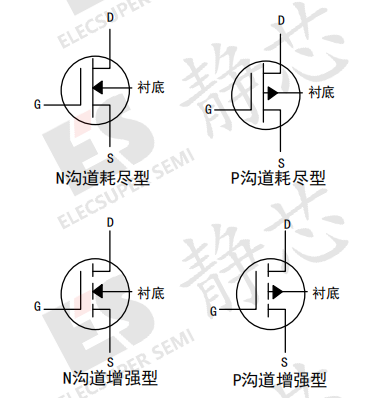

2. 按工作模式分类

按工作模式分类，MOS管可以分为增强型和耗尽型两大类。它们的核心区别在于：栅源电压为零时，源漏之间是否存在导电沟道。这个初始状态的不同，直接决定了它们的驱动逻辑、应用场景以及电路设计上的差异。

增强型MOS是当VGS=0时，源漏之间没有导电沟道，漏极电流ID=0。只有施加适当的栅极电压（N沟道需VGS>VTH，P沟道需 VGS<-|VTH|），才会在栅极下方感应出沟道，使器件导通。在电源未稳定、驱动信号丢失等故障状态下，MOS管处于关断状态，不会造成短路或失控。这是绝大多数功率电路的基本要求，控制方式与普通开关的思维一致。

耗尽型MOS是当VGS=0时，源漏之间已经存在导电沟道，器件处于导通状态，有初始漏极电流 IDSS。要关断器件，必须施加反向栅压（N沟道需 VGS<0，P沟道需 VGS>0），使沟道被耗尽。

在消费电子、工业控制、电力电子的大多数场景中，99%的电路都默认选择增强型MOS, 耗尽型只适用于某些特殊电路。

3. 按工艺技术分类

在MOS管的设计史上，工艺技术是影响器件性能最核心的维度之一。不同的工艺技术，对应着不同的结构设计、制造成本和性能侧重点，也决定了MOS管适用的电压等级和频率范围。

① 平面工艺 MOS 管

平面工艺是MOSFET最传统的工艺架构，它在技术上专指栅极结构为平面的MOSFET。早期平面工艺诞生时，所有MOS管几乎都是平面结构；但随着应用场景的拓展和工艺的迭代，它逐渐衍生出多个分支——按导电方向可分为横向（LDMOS）与垂直（VDMOS），按电压等级可分为低压与高压，于是便有了不同子类。然而在日常选型讨论中，当工程师不加修饰地说“平面MOS”时，通常默认指的是平面高压VDMOS。

平面高压VDMOS的主要作用是在中高压开关电源、LED照明驱动、适配器等电路中作为功率开关管，实现AC-DC或DC-DC的高效电能转换。其优点在于抗雪崩能力和抗浪涌能力突出，可靠性高，且驱动简单、成本可控，但导通电阻相对较高，导通损耗偏大，米勒电容较大，开关速度偏慢，限制了高频应用。

② 沟槽工艺 MOS管

沟槽工艺是指通过深槽刻蚀技术，在硅片表面刻出深而窄的沟槽，将栅极垂直嵌入硅片内部，沟道沿沟槽侧壁分布，形成垂直导电结构。相比平面工艺，沟槽工艺在同样耐压下，导通损耗更低，发热更小，适用于低压高速场景。

③ SGT工艺

SGT工艺在传统沟槽的基础上，在栅电极下方再增加一块与源极相连的多晶硅电极，形成“主栅极-屏蔽栅”的双多晶硅结构，类似于在深槽内加装了一层“电磁屏蔽罩”。其沟槽深度比普通沟槽工艺深3～5倍，能够横向使用更多的硅外延体积来承受耐压。屏蔽栅有效隔离了主栅极与漏极之间的电场耦合，米勒电容可降低10倍以上，显著减少了开关过程中的栅极电荷损耗，且内阻可比普通沟槽型MOSFET低2倍以上，是超高频电源开关的不二之选，非常适合服务器电源（实现超90%效率）、AI供电、手机快充等新兴产品。

④ SJ超结工艺

超结工艺是中高压MOSFET领域的一次重大技术突破。传统平面高压MOSFET为了承受高电压，必须使用厚而低掺杂的N-外延层，这导致导通电阻随耐压急剧增加。超结结构通过在漂移区内嵌入多个交替排列的N柱和P柱，利用横向电场的电荷补偿效应，在保持高耐压的同时大幅降低导通电阻，在同样耐压下，导通电阻可降至平面工艺的1/5左右。超结工艺是当前硅基高压MOSFET的最佳选择，但是防浪涌能力较弱，在大功率户外电源等场景中，建议配合TVS管进行双重过压防护。

⑤ 宽禁带工艺

硅材料经过几十年的发展，已逐渐逼近其物理极限。以碳化硅（SiC） 和氮化镓（GaN） 为代表的宽禁带半导体，凭借更宽的禁带宽度，正逐步成为高频、高压、高温和高效率应用的新选择。

宽禁带工艺的核心优势在于更高的击穿场强（硅的10倍）、更高的热导率（SiC尤为突出）和更高的电子迁移率（GaN尤为突出），使得器件可以同时实现高耐压、低导通电阻、超快开关速度和良好的高温稳定性，从而大幅提升系统效率与功率密度。但制造成本显著高于硅器件，栅极驱动要求苛刻，封装和PCB布局寄生参数敏感，电磁干扰设计挑战大。整体来看，宽禁带工艺正在中高压、高频、高功率密度领域取代传统硅基器件，但短期内仍需在成本、可靠性和易用性上持续优化。

MOS管的分类从来不是单一的，而是多维度的，从沟道类型到工作模式，从工艺技术到封装应用，每一个分类维度，都对应着电路设计中的一个约束条件，希望这篇文章能对于希望能对新手工程师电路设计及选型带来帮助。

关于MOS管的分类图谱，我们就先梳理到这里。在接下来的专栏文章中，我们还会继续深入讨论MOS管的驱动设计、关键参数解读、选型实战技巧以及热门设计等内容，欢迎持续关注。
