一、为什么要替换H5229
H5229是一款由惠海半导体推出的宽调光比无频闪降压调光LED恒流驱动器，输入电压6.5-75V，支持PWM转模拟调光和模拟调光，在0-10V调光、Dali调光、智能照明等领域有广泛应用。但在实际使用中，H5229存在几个局限：调光比仅100:1，待机功耗较高（超过80μA），开关频率固定无法调节，且不支持峰值电流检测电阻的灵活配置。
Hi7300作为新一代升级方案，同样采用ESSOP10封装和外驱MOS架构，在调光比、待机功耗、频率设置和系统设计灵活性上实现了全面优化，可完美替代H5229。
二、硬件兼容性：能否直接替换
Hi7300与H5229均采用ESSOP10封装，引脚功能高度一致。Hi7300引脚为：1脚EN/DIM（使能/PWM转模拟调光），2脚LD（模拟调光/最大电流设置），3脚CLPF（基准滤波电容），4脚FSET（倍频使能/频率设置），5脚CS（峰值电流检测），6脚GATE（外置MOS驱动），7脚VIN（供电输入），8脚VDD（内部电源），9脚COMP（环路补偿），10脚ISENSE（输出电流检测），EP为GND。H5229引脚功能基本相同。
两者引脚功能一一对应，可实现Pin-to-Pin直接替换，无需修改PCB。需注意Hi7300新增了FSET频率设置引脚和CLPF基准滤波电容引脚，替换后可根据实际需求灵活配置开关频率和滤波参数。
三、性能优势：替换后有什么好处
相比H5229，Hi7300在以下方面具有显著优势：
第一，待机功耗更低。Hi7300在EN/DIM拉低超过40ms后自动进入休眠模式，待机电流小于80μA。H5229的待机功耗相对较高，Hi7300在待机功耗控制上更优，尤其适合需要长期待机的智能照明系统。
第二，开关频率可灵活设置。Hi7300通过FSET引脚可配置两种开关频率：FSET悬空时默认130KHz，FSET接GND时切换至230KHz。H5229的开关频率固定，无法根据实际应用场景灵活调节。这一功能让工程师可以在效率和EMI之间做出更优权衡。
第三，峰值电流检测更精确。Hi7300通过CS引脚检测峰值电流，并配合ISENSE引脚实现输出电流的精准控制，两者分工明确。H5229的电流检测架构相对简单，Hi7300在电流控制精度和系统稳定性上更有优势。
第四，调光方式更丰富。Hi7300的EN/DIM端口兼容PWM转模拟调光和低功耗待机使能两种功能，LD端口支持0-1.8V模拟调光用于最大电流设置。H5229虽然也支持PWM转模拟调光，但Hi7300在调光灵活性上更进一步。
第五，保护功能更完善。两者均支持过温降电流保护（Hi7300典型134℃开始降电流），但Hi7300还支持软启动时间设置（通过LD端口接电容到地实现），启动更平滑，避免电流冲击。
第六，外围电路更灵活。Hi7300增加了CLPF基准滤波电容引脚和COMP环路补偿引脚，可根据实际负载情况优化环路稳定性，适应更复杂的应用场景。
四、参数验证：规格是否达标
（数据基于双方公开产品资料）Hi7300输入电压6.5-75V（H5229为6.5-75V，持平）。输出电流取决于外置MOS，但Hi7300驱动级设计更优，可搭配更大电流MOS。恒流精度≤±3%，负载调整率<±0.5%（两者持平）。调光方式上Hi7300为PWM转模拟+模拟调光+待机使能三合一（EN/DIM复用），H5229为PWM转模拟+模拟调光。调光比100:1（两者持平），调光全程无频闪（两者持平）。待机功耗Hi7300<80μA（H5229待机功耗相对较高，Hi7300更优）。开关频率Hi7300可设置130KHz/230KHz（H5229固定，Hi7300更灵活）。过温保护Hi7300为134℃降电流（H5229为过温保护），封装均为ESSOP10。
五、风险提醒：哪些地方必须改
虽然Hi7300与H5229引脚兼容，但替换时仍需注意以下几点：
第一，FSET引脚需正确处理。Hi7300新增了FSET频率设置引脚，如需230KHz开关频率需将FSET接GND，如需130KHz则悬空。原H5229设计中该脚可能为NC或其它连接，替换后需根据需求正确配置。
第二，CLPF基准滤波电容需添加。Hi7300的3脚CLPF需要外接滤波电容以保证基准电压稳定，原H5229设计中可能无此引脚或功能不同，替换后需增加此电容。

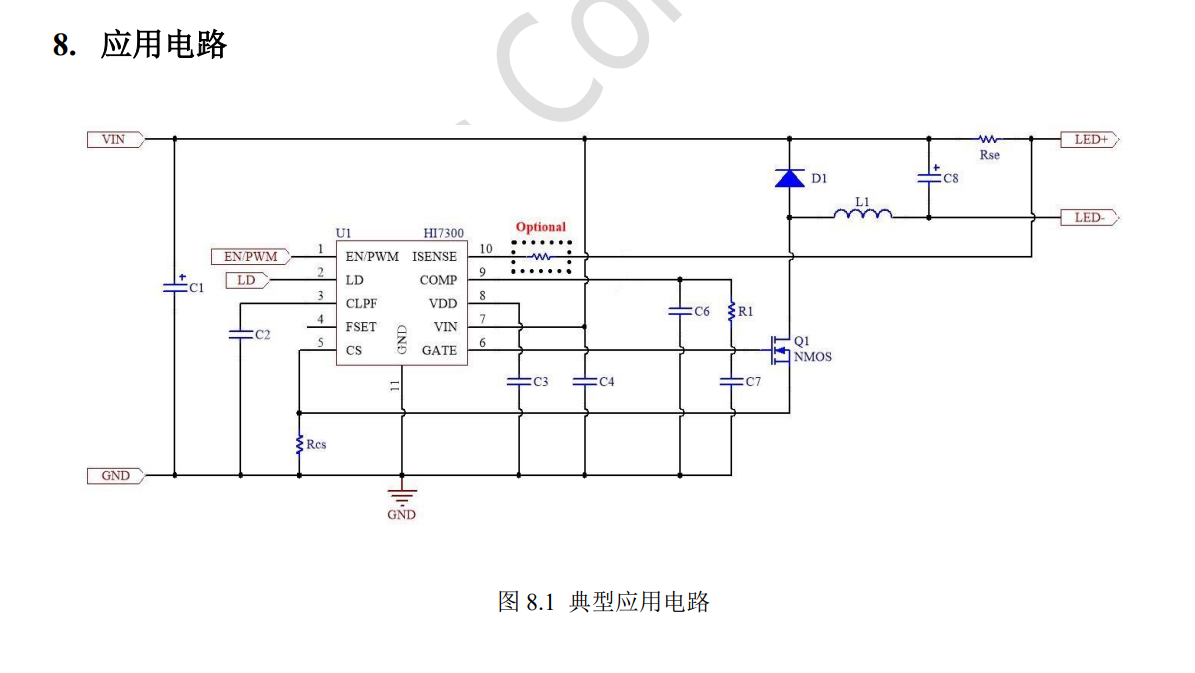

第三，COMP环路补偿需重新调整。Hi7300的9脚COMP需要外接RC补偿网络（典型R1=110KΩ，C7=22nF，C6=33pF），原H5229的补偿参数可能不适用，需按Hi7300数据手册推荐值重新计算。
第四，ISENSE和VIN检流电阻需重新取值。Hi7300输出电流公式Iout=0.24V/Rse，基准电压为240mV。H5229的基准电压可能不同（常见为200mV或其它值），替换后需根据240mV基准重新计算检流电阻Rse。
第五，CS峰值电流检测电阻需重新计算。Hi7300的CS电阻计算公式为Rcs = 2×f×L×(Vin-Vout) / (2×f×L×Iout×Vin + Vin×Vout - Vout)。H5229的CS电阻取值方式不同，替换后需按新公式重新计算。
第六，EN/DIM引脚功能差异需注意。H5229的EN/DIM可能仅支持PWM转模拟调光，而Hi7300的EN/DIM还支持低功耗待机使能（拉低超过40ms进入休眠）。如原设计利用了EN/DIM的PWM调光功能，替换后需注意低电平持续时间超过40ms会触发休眠，可能影响调光逻辑。
六、应用建议：适合哪些场景
Hi7300适用于以下场景，尤其适合原H5229方案升级：
0-10V调光系统：LD端口支持0-1.8V模拟调光，可直接对接0-10V调光器，调光全程无频闪，适合商业照明、办公照明等需要平滑调光的场合。
Dali调光系统：EN/DIM端口支持PWM转模拟调光，可接收Dali控制器的PWM信号，实现数字化智能调光。
智能照明：低待机功耗（<80μA）适合需要长期待机的智能照明系统，配合MCU可实现远程控制、场景切换等功能。
低压商业LED照明：6.5-75V宽输入电压覆盖12V、24V、36V、48V、60V等常见商用照明系统，可用于射灯、筒灯、面板灯、轨道灯等。
摄影灯/影视照明：100:1调光比和无频闪特性满足摄影灯对光线质量的高要求，调光细腻顺滑。
大功率LED照明：搭配大电流外置MOS，可驱动10A以上LED负载，适用于高棚灯、工矿灯、路灯等大功率场景。
高辉度调光应用：支持100Hz以上调光频率，分辨率超过100:1，调光全程无频闪，适合对调光品质要求较高的场合。
需要频率调节的场景：通过FSET引脚在130KHz和230KHz之间切换，130KHz适合追求高效率的应用，230KHz适合需要更小电感尺寸的应用，设计更灵活。
七、总结
Hi7300是H5229的理想升级方案：引脚完全兼容无需改板，待机功耗更低（<80μA），开关频率可灵活设置（130KHz/230KHz），新增CLPF和COMP引脚使环路设计更灵活，ISENSE和CS双检测架构电流控制更精准。需关注FSET引脚的正确配置、CLPF滤波电容的添加、COMP补偿网络的重新调整，以及EN/DIM低电平超40ms触发休眠的功能差异。对于需要更低待机功耗、更灵活频率设置、更高调光品质的LED恒流驱动应用，Hi7300是值得推荐的升级选择。
