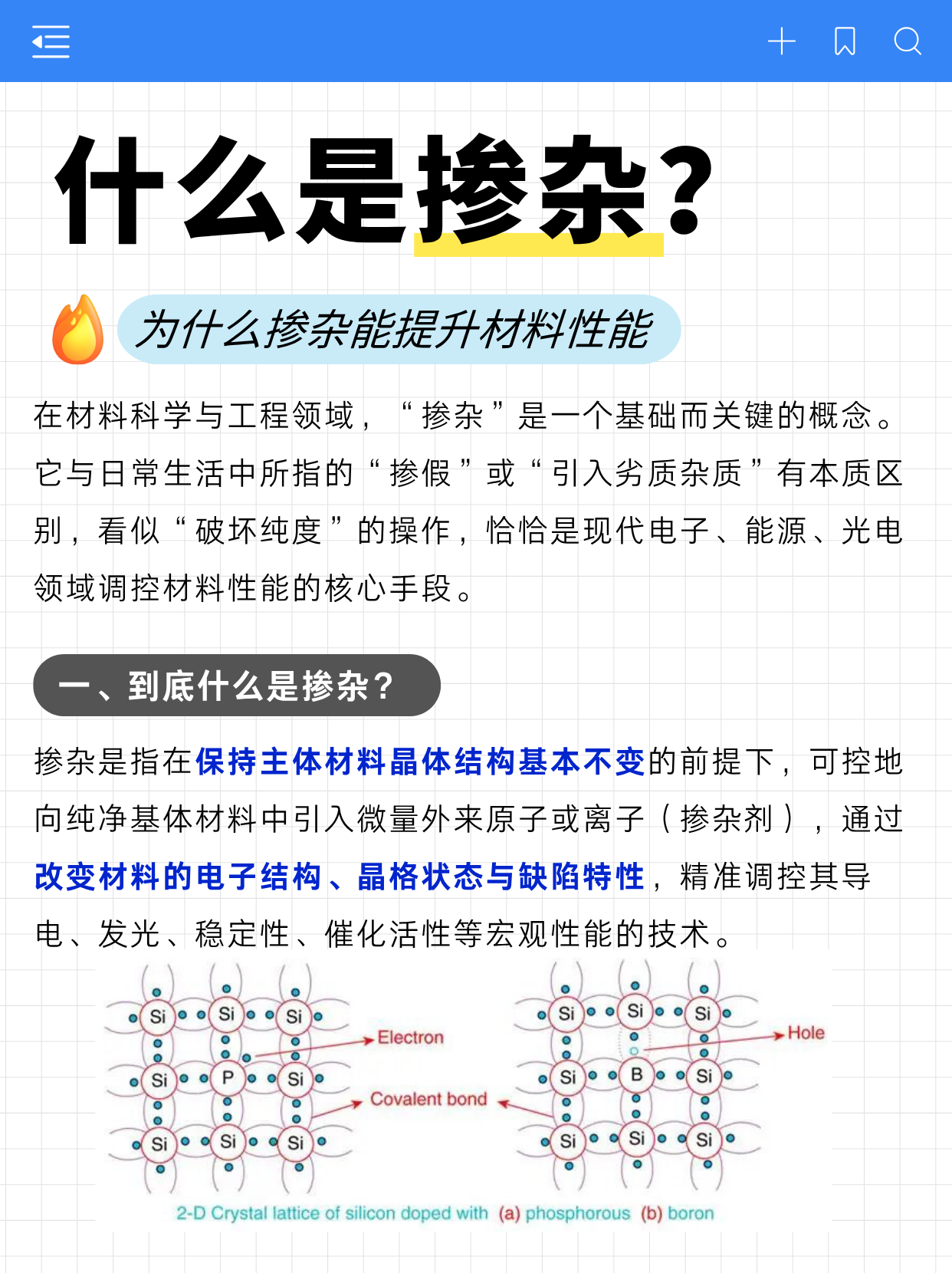

什么是掺杂?

为什么掺杂能提升材料性能

在材料科学与工程领域，“掺杂”是一个基础而关键的概念。它与日常生活中所指的“掺假”或“引入劣质杂质”有本质区别，看似“破坏纯度”的操作，恰恰是现代电子、能源、光电领域调控材料性能的核心手段。

掺杂是指在保持主体材料晶体结构基本不变的前提下，可控地向纯净基体材料中引入微量外来原子或离子(掺杂剂)，通过改变材料的电子结构、晶格状态与缺陷特性，精准调控其导电、发光、稳定性、催化活性等宏观性能的技术。

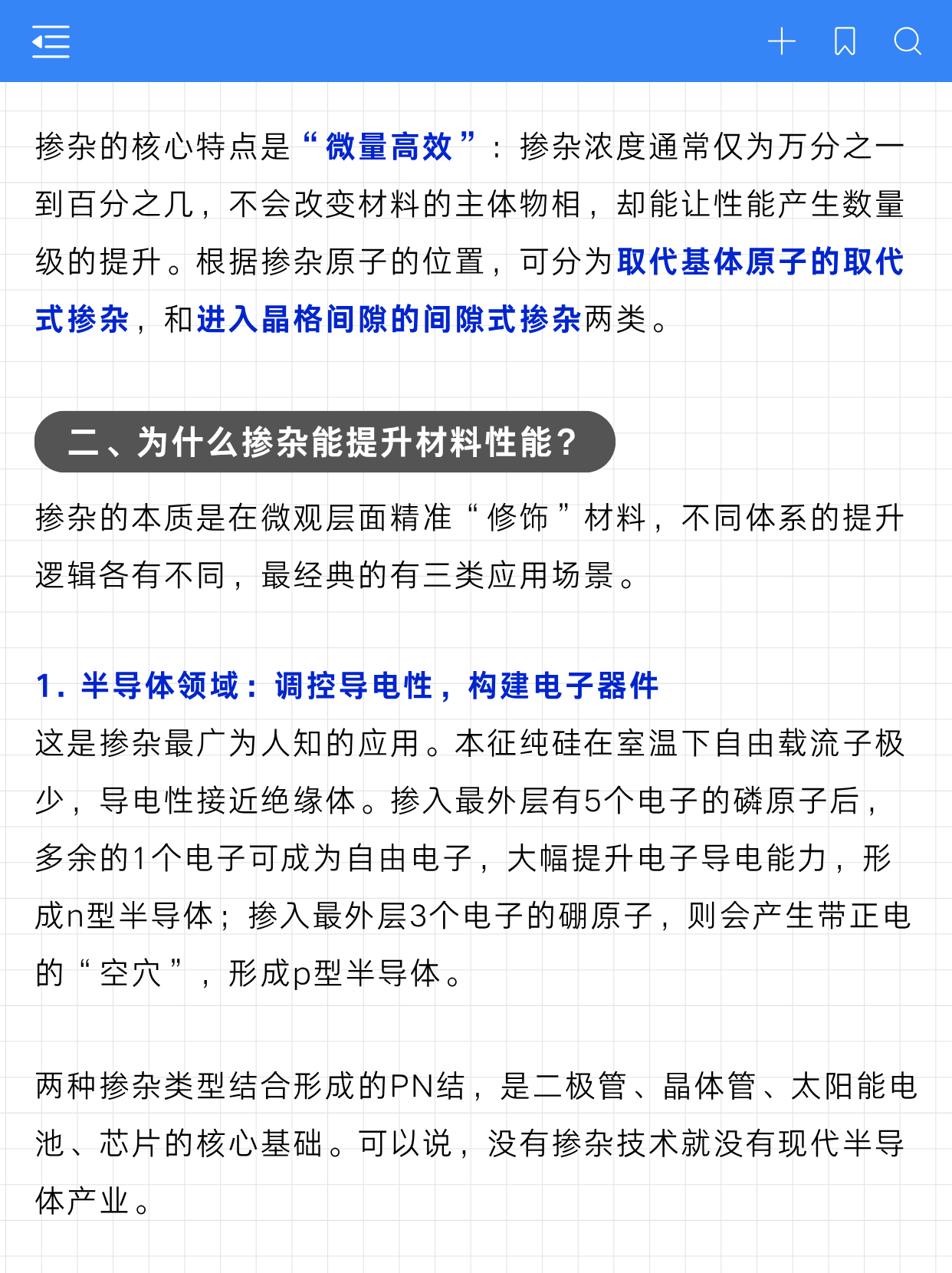

掺杂的核心特点是“微量高效”:掺杂浓度通常仅为万分之一到百分之几，不会改变材料的主体物相，却能让性能产生数量级的提升。根据掺杂原子的位置，可分为取代基体原子的取代式掺杂，和进入晶格间隙的间隙式掺杂两类。

掺杂的本质是在微观层面精准“修饰”材料，不同体系的提升逻辑各有不同，最经典的有三类应用场景。

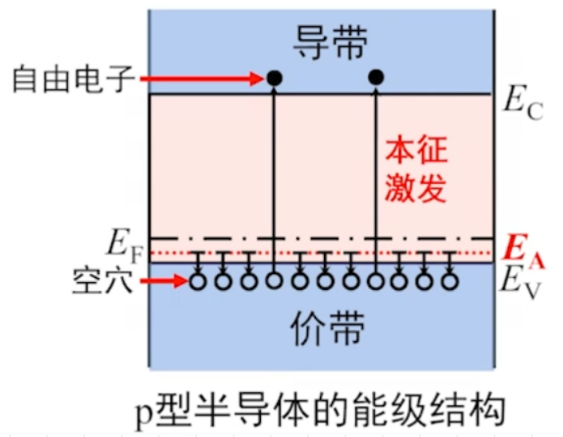

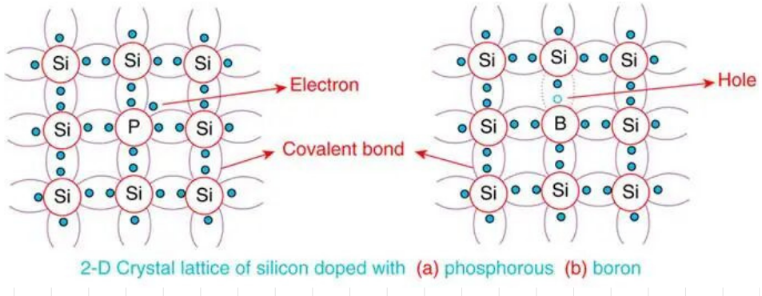

这是掺杂最广为人知的应用。本征纯硅在室温下自由载流子极少，导电性接近绝缘体。掺入最外层有5个电子的磷原子后，多余的1个电子可成为自由电子，大幅提升电子导电能力，形:成n型半导体;掺入最外层3个电子的硼原子，则会产生带正电:的“空穴”，形成p型半导体。

两种掺杂类型结合形成的PN结，是二极管、晶体管、太阳能电池、芯片的核心基础。可以说，没有掺杂技术就没有现代半导体产业。

以磷酸铁锂正极为例，纯相材料电子电导率低、锂离子扩散慢，大电流充放电时性能衰减明显。

掺入少量钛、镁等金属离子后，轻微的晶格畸变可以拓宽锂离子的扩散通道，加快离子传输速度;同时调节材料电子结构，提升电子导电性，最终让电池的快充能力、循环寿命都显著提升。

此外掺杂还能锚定晶格骨架，抑制充放电过程中的结构坍塌，提升材料的长期稳定性。

LED、荧光粉等光电器件的性能高度依赖掺杂。纯氮化镓只能发射紫外光，掺入铟元素可调节材料的禁带宽度，实现从蓝光到绿光的可控发光;掺入镁元素则能实现氮化镓的p型导电，是制备蓝光LED的关键。

日常照明用的稀土荧光粉，更是依靠掺杂的稀土离子能级跃迁实现高效、精准的可见光发射。

掺杂绝非“掺得越多效果越好”，而是存在最佳掺杂浓度:掺杂量过低时性能提升不明显;掺杂量过高时，过量杂质会严重破坏晶格完整性，形成大量缺陷，反而导致载流子复合、结构失稳，造成性能下降。

同时需要明确:掺杂不是简单的“混合杂质”，而是精准的原子级调控。掺杂剂的种类、位点、浓度都需要精准设计，才能实现定向的性能提升。可以说，对“微量不纯”的精确驾驭，正是现代材料科学从经验走向设计的标志之一。
