Agnew主链刚性功能化提升天然橡胶综合性能

研究背景

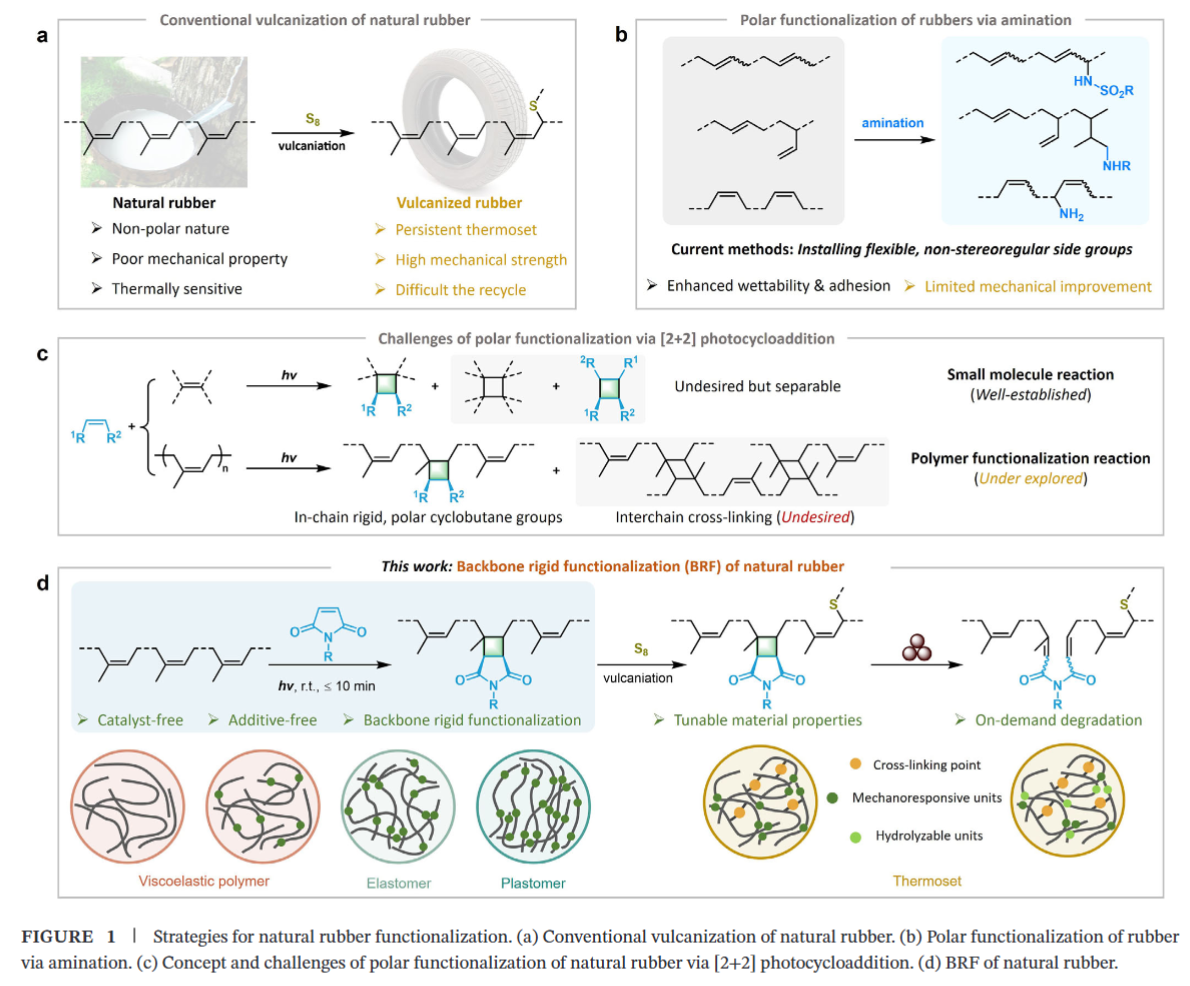

天然橡胶在未经处理时表现出非常柔软且易发粘的物理特性。为了提升其力学性能，工业界普遍依赖传统的硫化技术。这种工艺通过在橡胶内部建立永久性的化学交联网络来强化材料。然而，牢固的交联结构使得废旧橡胶在自然环境中极难被降解或回收。如何在保证橡胶具备优异使用性能的同时赋予其循环利用的能力，一直是高分子材料领域的重大瓶颈。

主要内容

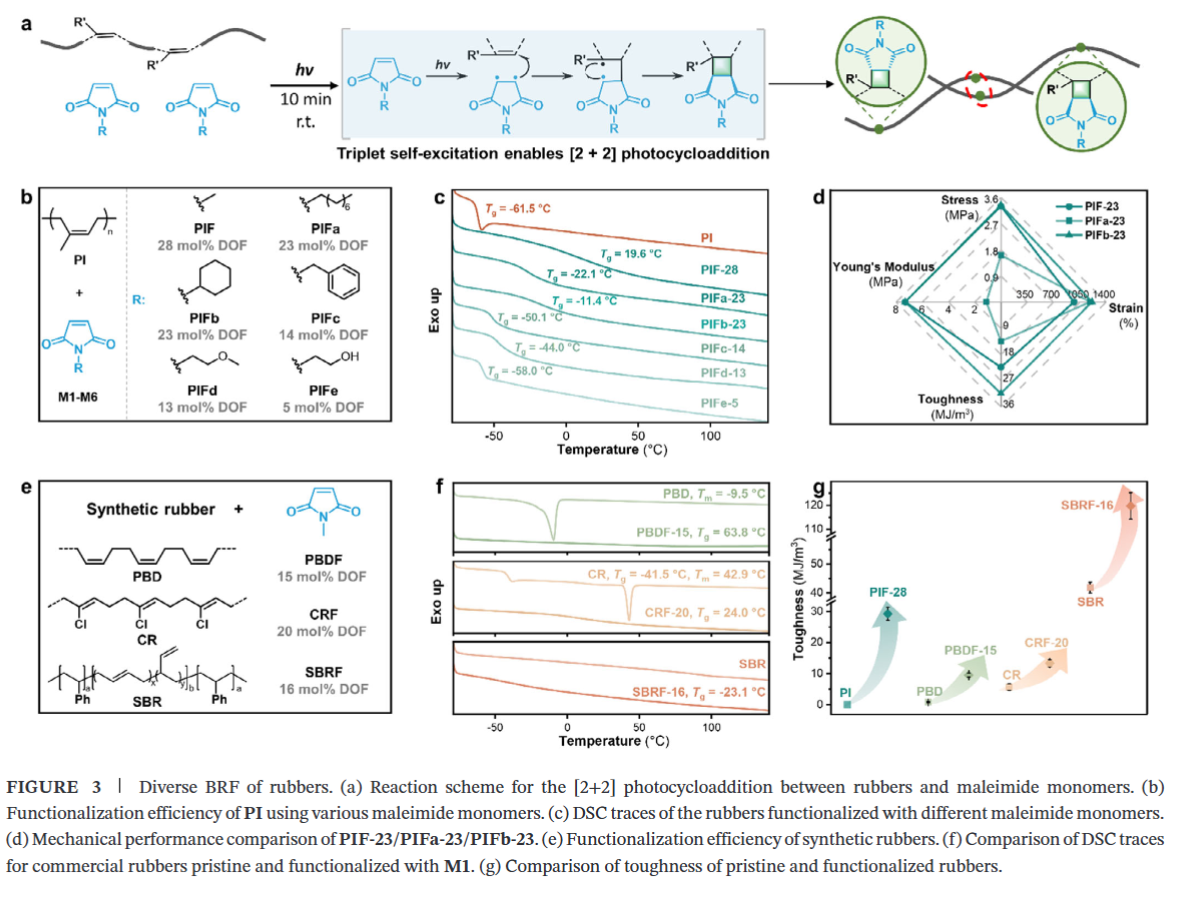

为了从根本上改变橡胶的性能，研究人员将一类刚性的环丁烷单元直接引入到了天然橡胶的分子主链中。这项技术被团队命名为主链刚性官能化（BRF）策略。该反应巧妙地利用了无需催化剂的[2+2]光环加成反应。在室温条件下，实验人员通过短时间的光照就实现极高的官能化效率。这些极性环状结构的加入成功限制了聚合物分子链的无序蠕变。这种微观结构的变化直接导致材料的玻璃化转变温度显著回升。

性能跃升与形态演变

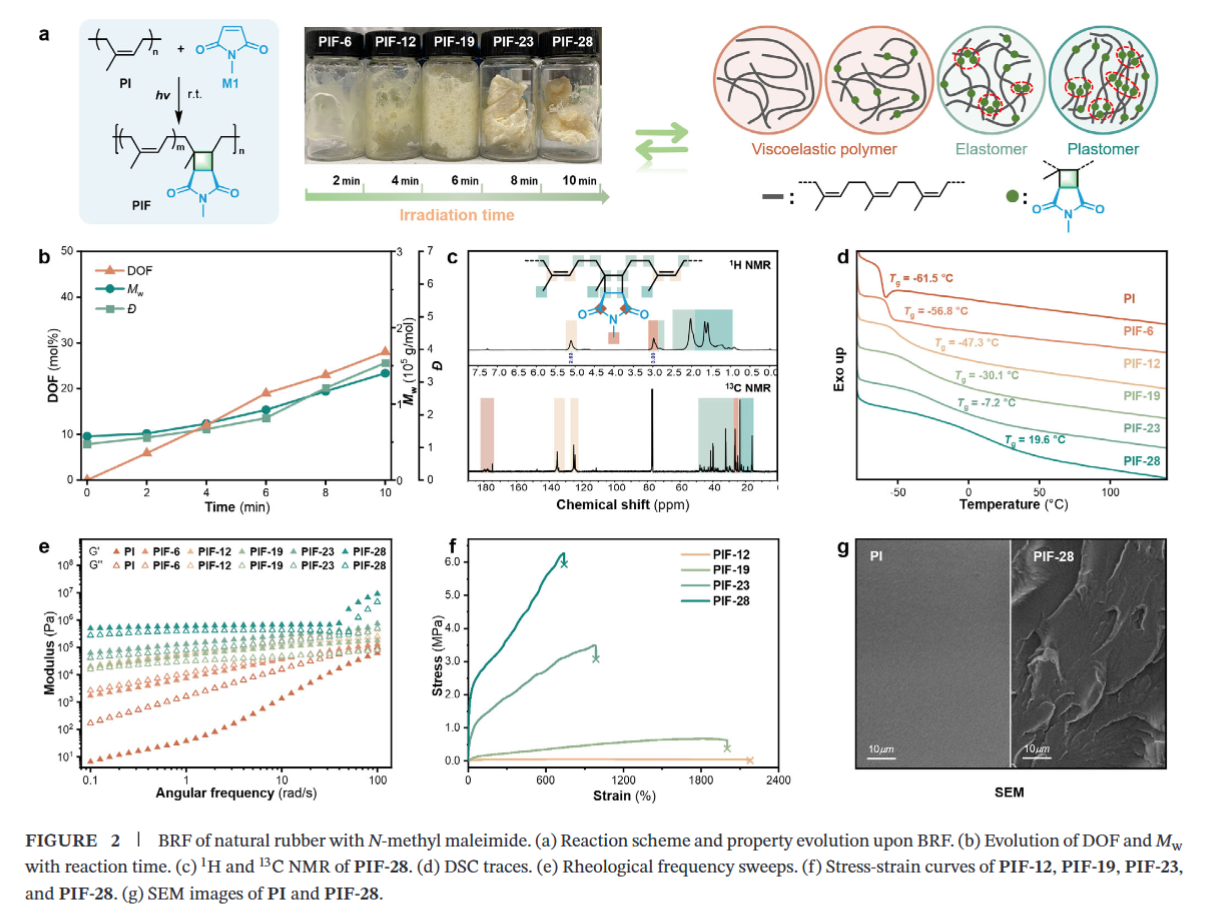

随着反应时间的逐渐延长，改性橡胶在宏观外观上呈现出了非常清晰的转变过程。材料成功完成了从最初的粘稠流动液体到高弹性体，再到坚硬塑料的连续蜕变。通过uniaxial拉伸测试可以直观地观察到，具有28%官能化比例的改性橡胶（PIF-28）展现出了惊人的力学表现。其断裂拉伸强度成功达到了6.11兆帕，表现出优秀的抵抗外力破坏的能力。正是凭借这种独特的骨架设计，改性材料在经历多次高温熔融加工后依然能完美保留原本的韧性。

绿色循环

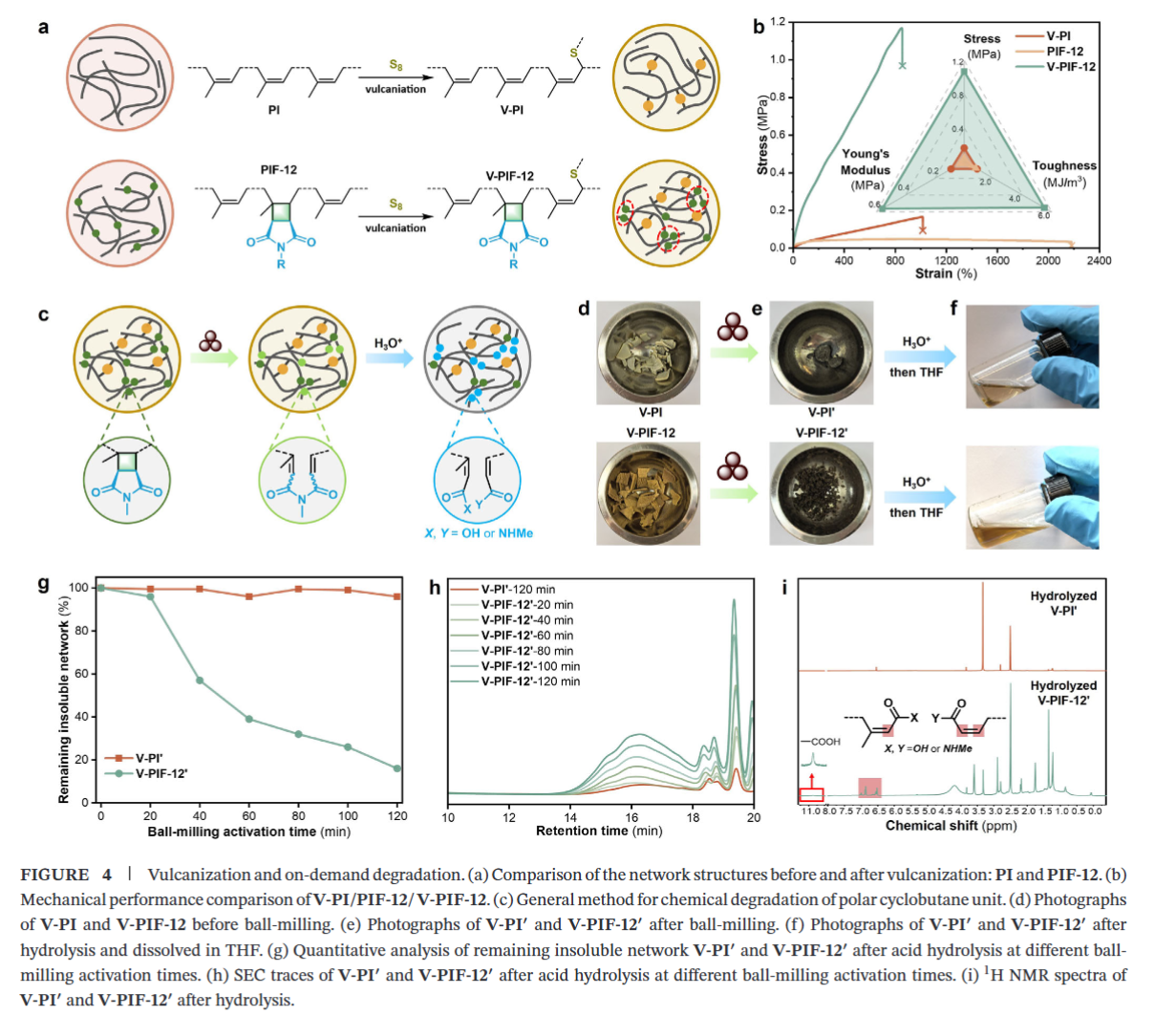

传统的三维立体网络让废旧橡胶以常规的回收手段难以进行回收。研究团队将这种改性后的极性橡胶进行了标准的工业硫化处理。新型硫化橡胶的综合强度达到了普通硫化橡胶的五倍以上。在后续的回收测试中，新型材料展示出了传统橡胶无法企及的绿色优势。分子链上的环丁烷结构对外界剪切力具有非常灵敏的化学响应能力。在常规的机械球磨处理下，这些基团会主动发生机械力逆环加成并暴露出易水解的位点。交联网络在随后的稀酸环境中能够进行快速裂解。

总结

主链刚性官能化（BRF）技术能够显著提高天然橡胶的综合力学性能。这种新型材料在实际应用中遇到了多个严峻的挑战。球磨设备在放大生产时面临着机械力传导不均匀的问题。改性橡胶长期暴露在室外光照下的抗老化能力缺乏足够的数据支持。极性基团对材料在极寒环境下的柔韧性也可能产生不利的影响。然而，作者在聚烯烃改性的研究中提出，提高分子链刚性虽然可以增加宏观强度，但是材料在经受长期动态疲劳时会更容易产生微小的裂纹。该研究通过精准控制反应时间成功实现了橡胶性能的连续调节，这证明了主链刚性官能化理论在解决橡胶增强与回收难题上具有重要的核心价值。

文章链接

https://doi.org/10.1002/anie.1326350
