简介 Introduction
面对工业自动化、医疗检测、高速数据采集领域对差异化带宽、瞬态响应运放的分层市场需求，中微爱芯推出轨到轨输出的四大系列高速运放，具备完整带宽性能梯度，同时覆盖68~420V/us的摆率范围，可轻松应对高速脉冲、高频小信号等严苛瞬态工况，全系兼顾成本与性能差异化，覆盖便携式检测、医疗影像、高速DAQ等多领域，一站式补齐国产高速模拟放大芯片的供给出口，助力高精度高频信号链路国产化升级。
应用优势 Application advantages

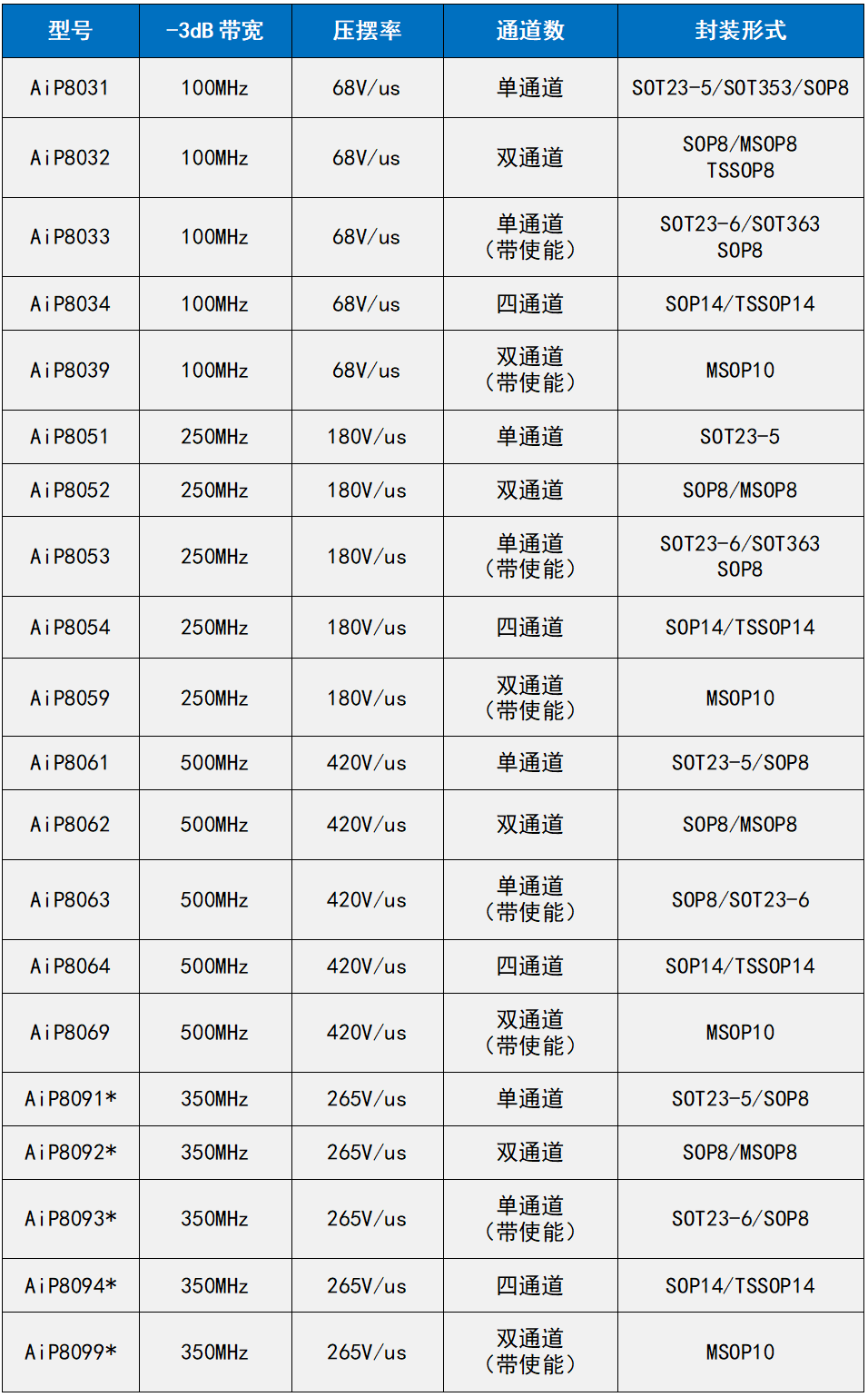

中微爱芯高速运算放大器覆盖AiP803X、AiP805X、AiP806X、AiP809X*四大系列，带宽最高能达到500MHz，压摆率最高420V/us，轨到轨输出，适配不同场景需求：
AiP803X系列：-3dB带宽100MHz，压摆率68V/us（Typ），入门级高速运放，中小带宽采集设备优选。
AiP805X系列：-3dB带宽250MHz，压摆率180V/us（Typ），带宽和摆率均衡，综合性能适中。
AiP806X系列：-3dB带宽500MHz，压摆率420V/us（Typ），全系列最高带宽，超高压摆率，瞬态响应极强。
AiP809X*系列：-3dB带宽350MHz，压摆率265V/us（Typ），适配中高带宽混合场景，瞬态响应优异。
高速系列运放具有高带宽、高压摆率、输出轨到轨等特性，性能参数可直接对标国外主流品牌，是国产化替换的可靠选择。
关键参数 Key parameters
工作电压：2.5~5.5V
-3dB带宽：100MHz/250MHz/500MHz/350MHz
压摆率：68V/us 、180 V/us 、420 V/us 、265V/us
静态电流：2.4~8.2mA
输入失调电压：≤8mV(MAX)
开环增益：104~110dB
产品优势 Product advantages
1. 完整带宽梯度，选型全覆盖
搭建100MHz~500MHz四档带宽产品线，分入门、通用、中高频等级，匹配不同设备性能需求，选型灵活。
2. 优异瞬态响应，动态性能强
全系轨到轨输出，最高420V/us压摆率，高速脉冲，高频信号放大不失真，瞬态处理能力突出。
3. 宽电压供电，部署灵活便捷
支持宽电压范围，可兼容多类供电设备体系，降低电源设计门槛，灵活适配工业、便携检测等不同应用终端。
4. 多场景适配，行业通用性强
覆盖工业采集、医疗设备、光电检测等设备，兼顾便携设备与高精度测试仪器。
5. 通道封装丰富，布局适配灵活
提供单/双/四通道，带/不带使能配置可选，覆盖 SOT23-5、SOT363、MSOP8等小型化封装，适配主流PCB布板需求，有助于简化电路设计。
应用领域 Application fields
工业自动化控制：高速DAQ采集卡、伺服驱动器、工业高频传感器等
医疗检测器械：便携诊断设备、医疗影像前端、生物微弱信号检测模块等
便携与车载设备：手持测量仪、车载信号采集单元、小型示波器前端
结语 Conclusion
中微爱芯推出的高速系列运放，以超宽带宽范围、宽摆率区间、宽电压范围等核心优势，不仅能够提升高频信号检测精度和优化系统响应速度，还能一站式满足高速采集、医疗检测、工控自动化信号放大的场景需求。
同时，中微爱芯持续提供稳定供货、配套技术和高性价比方案，旨在简化客户设计，提升系统可靠性，加快高速运放的国产化替代，高效响应客户定制开发需求。
