在现代工业自动化、智能家居以及电力电子系统中，电气隔离是确保系统稳定性和设备安全的核心技术之一。其主要目的是实现低压控制端与高压驱动端之间的电气不共地，防止噪声干扰、地环路电流以及危险高压回流，从而保护核心控制器（如MCU、PLC）不受损坏。

在众多隔离技术中，电磁隔离（以继电器为代表）和光电隔离（以光耦为代表）是最经典、应用最广泛的两大方案。本文将深入探讨这两者在信号隔离中的应用特点、性能差异以及在现代电路中的融合应用。

一、继电器的信号隔离应用：强电驱动的传统霸主

继电器（Relay）是一种利用电磁效应工作的机械式或电子式开关。在信号隔离应用中，最常见的是电磁继电器。

电磁继电器主要由线圈、铁芯、衔铁和触点组成。当控制端输入微弱的电流信号时，线圈产生磁场吸合衔铁，从而带动机械触点闭合或断开，以此来控制大功率负载。

极高的隔离电压：由于控制线圈与输出触点在物理上完全分离，其绝缘电阻极高，耐压通常可达数千伏（kV），能有效阻断高压对控制端的反向冲击。

超强的负载能力：机械触点可以承载几安培、甚至几十安培的电流，电压可达数百伏。

真正的“断开”状态：触点断开时，其间的空气间隙阻抗理论上趋于无穷大，不存在漏电流问题。

然而，传统的机械继电器在高速信号处理和长寿命要求面前显得力不从心。由于存在机械摩擦和电弧现象，它们动作速度慢（毫秒级）、寿命有限（通常为数十万次），且在切换大电流时会产生强烈的电磁干扰（EMI）。

光电耦合器（Optocoupler，简称光耦）是一种以“光”为媒介来传输电信号的器件。它在中小功率、高速信号隔离领域占据着绝对的统治地位。

光耦内部封装了一个发光二极管（LED）和一个光敏接收器（如光敏三极管、光敏可控硅等）。当输入端有电信号通过时，LED发光，光敏接收器接收到光照后导通，从而将信号传递到输出端。由于“光”是唯一的传输介质，输入与输出在电气上实现了完美的100%隔离。

单向传输性：信号只能从输入端（LED）走向输出端（光敏管），输出端的噪声或高压浪涌绝对无法反向反馈到输入端。

优异的抗干扰能力：光耦属于电流驱动型器件，对电压噪声（如串扰、尖峰脉冲）具有很强的抑制能力。

高速与长寿命：光耦内部没有机械运动部件，响应速度极快（微秒级甚至纳米级），且理论寿命几乎无限。

体积小、易集成：芯片级的封装使其非常适合高密度的PCB板布局。

在实际的工业控制系统（如PLC输出模块）中，弱电信号（5V/3.3V）往往无法直接驱动需要较大电流（如几十mA）的继电器线圈。同时，继电器线圈在断开瞬间会产生极高的反向感应电动势（浪涌电压），如果直接接入MCU，极易导致主控芯片复位或烧毁。

因此，现代电路设计中最为经典的组合就是“光耦+继电器”的双重隔离架构。

典型电路工作流程：

信号前级：MCU输出高电平，通过限流电阻驱动光耦内部的LED发光。

一级隔离（光隔离）：光耦内部的光敏三极管受光导通。这一步切断了MCU与后续驱动电路的地线联系，将高频噪声挡在门外。

驱动中继：光耦输出端导通后，为功率放大三极管（或MOS管）提供基极电流，驱动管随后导通，为主继电器的线圈供电。

二级隔离与大功率输出（电磁隔离）：继电器线圈得电，机械触点吸合，最终安全、可靠地启动220V交流电机或大功率加热器。

在这种架构中，光耦负责“速度与逻辑隔离”，确保控制核心的绝对安全和抗干扰；继电器负责“力量与功率输出”，负责承载最终的强电负载。两者优势互补，构成了工业级信号隔离的黄金搭档。

继电器与光耦在信号隔离中各司其职。光耦以其高速、长寿命、高集成度成为弱电逻辑、数据通信和精密控制中不可或缺的防线；而继电器则凭借其无可比拟的强电承载能力和零漏电流特性，依然坚守在功率驱动的最前线。

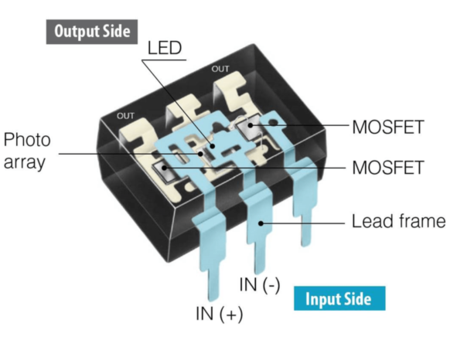

随着半导体技术的发展，固态继电器（SSR）和磁隔离/电容隔离芯片等新技术正在不断涌现，它们在试图融合两者的优点。然而，在成本、可靠性以及特定高压大电流场景下，“光耦+电磁继电器”的经典组合依然散发着顽强的生命力，继续为现代电子系统的安全运行保驾护航。
