随着人工智能服务器、五G通信、新能源汽车以及工业自动化等行业的井喷式发展，电力电子系统正朝着高频化、高功率密度、微型化的趋势演进。在这些高压与低压并存的复杂系统中，电气隔离是保障系统安全与信号完整性的核心。

传统光耦常因速度慢、易老化而遭遇性能瓶颈，但在现代材料与先进制程的加持下，高速、高可靠性光电耦合器已打破固有偏见。它们不仅能在极短时间内完成电—光—电的精准转换，还能在恶劣的电磁与热环境下提供数十年的稳定隔离输出，成为现代数字输出模块、晶体管驱动和高频通信的绝对主力。

一、速度与寿命的重构：高速与高可靠性的底层逻辑

传统光耦主要依赖发光二极管和光敏三极管。由于光敏三极管存在较大的基极电容，其开关响应时间通常在微秒甚至毫秒级，这在兆赫兹级别的现代开关电源中完全无法支撑。

核心传输的底层突破

现代高速光耦摒弃了传统架构，采用了“发光二极管＋光电二极管＋跨阻放大器＋逻辑输出门”的集成芯片化设计。

降低电容：光电二极管的结电容远小于三极管，能将光信号快速转化为微弱电流。

前沿放大：后级集成的跨阻放大器瞬间将电流信号放大并整形为标准逻辑电平。

主动驱动：采用推挽式输出架构代替传统的开漏加外接上拉电阻模式，消除了由电阻电容常数引起的信号上升沿拖尾，将传播延迟直接压缩至极低纳秒级别。

高可靠性输出的物理屏障

高可靠性不仅意味着低故障率，更意味着在严苛工业环境下的长期稳定性：

瞬态共模抑制比的飙升：在碳化硅和氮化镓等第三代半导体高速开关时，瞬态电压变化率极高。高速光耦通过在发光二极管与接收芯片之间嵌入透明铟锡氧化物或特制法拉第屏蔽层，在不阻挡光线的前提下将电场杂散电容引向地，使瞬态共模抑制比轻松突破行业高标准，彻底杜绝了高频噪声引发的误触发。

宽温长寿与低衰减：采用砷化铝镓高效率发光二极管工艺，配合先进的塑料或陶瓷封装，使其在极端的高低温交替环境下，依然能保持极低的光输出衰减，确保系统拥有长达数载的工业级寿命。

二、核心应用场景：高频与高稳的交汇点

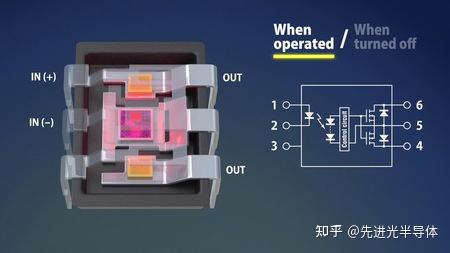

高速高可靠性光耦的输出端，通常根据应用分为逻辑电平高速输出、功率器件隔离驱动输出以及大电流固态继电器输出。

工业自动化可编程逻辑控制器的数字输出

在智能工厂的控制或分布式系统间，数字输出模块需要频繁控制外部的电磁阀、继电器和接触器。

挑战：外部负载多为感性负载，断开时会产生高昂的反向电动势和浪涌脉冲，极易击穿核心控制芯片。

光耦方案：具备高输出阻断电压和强浪涌抗扰度的高速光耦，能够直接将微控制器的控制逻辑转化为对外的汇点或源点高可靠性输出。不仅实现了双向电平转换，还提供了安全的物理电气隔离。

服务器电源与新能源逆变器的晶体管驱动

算力的爆发让数据中心对高效供电提出了极限要求，同时新能源汽车的逆变器和电池管理系统也面临高压隔离挑战。

应用机制：在这些系统中，光耦作为门极驱动器，接收脉冲宽度调制信号，输出足够大的瞬时电流，直接驱动高速开关的场效应管或绝缘栅双极晶体管。

价值体现：极低的通道间传播延迟偏差确保了上下桥臂的死区时间可以缩到最短，避免了桥臂直通短路，在实现高速开关的同时，极大提升了电源转换效率。

高速通信总线隔离

在工业现场总线、新能源汽车内网上，各节点间存在巨大的地电位差。高速光耦常被串联在收发器与微控制器之间，提供数据流的实时隔离，在保证数据以极高比特率高速传输的同时，彻底切断地环路干扰。

三、高速高可靠性光耦的设计选型与优化指南

要完美释放高速光耦的性能，硬件工程师在设计电路时必须注意以下关键技术指标与布局细节：

传播延迟与畸变：应选择传播延迟极低且通道间畸变微弱的器件。这能提高高频脉冲控制精度，防止双管互补导通时出现死区重叠而烧毁拓扑。

电流传输比的稳定性：需格外关注全温度范围下的最低电流传输比数值。这样可以避免发光二极管在高温或老化后，因发光效率下降导致后级无法有效触发。

输入端驱动电路设计：针对电流驱动型，需设计合理的限流电阻并并联加速电容，或选用新型电压驱动型光耦。这旨在消除输入端发光二极管的电荷存储效应，锐化输入波形前沿，减小开启延迟。

电路板布局与爬电距离：强弱电必须严格分区，光耦下方采取挖空设计，禁止走线。同时高频旁路电容必须紧贴光耦电源引脚。如此方能确保满足安全标准的爬电距离，并防止高频电源噪声破坏输出完整性。

四、行业展望：光耦的演进与未来

伴随技术的演进，尽管基于电容隔离或磁隔离的数字隔离器在某些纯信号传输领域分流了部分市场，但光耦在抗噪性、真正的物理绝缘安全感、无需微波或磁场干涉等天然属性上的优势依然无可替代。

未来的高速高可靠性光耦将展现出三大明显趋势：一是多通道集约化与微型化，通过先进封装将更多的高速通道集成在极小的微型封装内；二是向新型光电集成模块演进，利用二氧化硅等新型介质结合光电架构，提供更高压的绝缘强度；三是深度契合第三代半导体，开发出兼具过流保护、欠压锁定及有源米勒钳位的高集成度智能大功率输出光耦。

总结光耦在高速和高可靠性输出应用中的不断突破，不仅撕掉了其传统低速慢行的标签，更为现代高频电力电子系统筑起了一道坚不可摧的安全长城。在追求极致速度与绝对可靠的工业与车载大潮中，这一经典而又历久弥新的器件，正散发着更加耀眼的光芒。
