1.概述｜Overview
系列选型说明：
AiP284X（工业级）与AiP384X（通用级）基于相同芯片设计，电气性能完全一致，工作温度均覆盖-40℃～+125℃，PCB引脚兼容。两者差异仅在于质量管控标准和供应链可靠性等级，可根据项目对成本与可靠性的要求灵活选择。

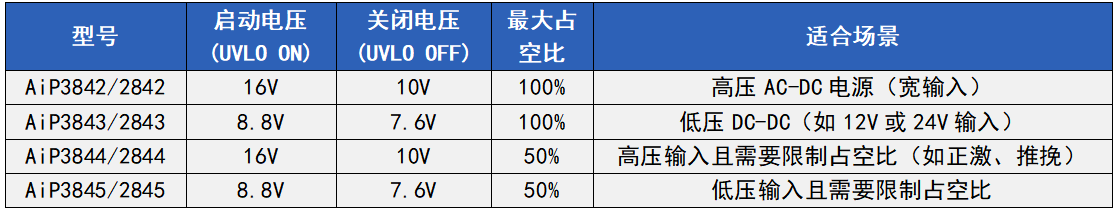

型号区别如下：

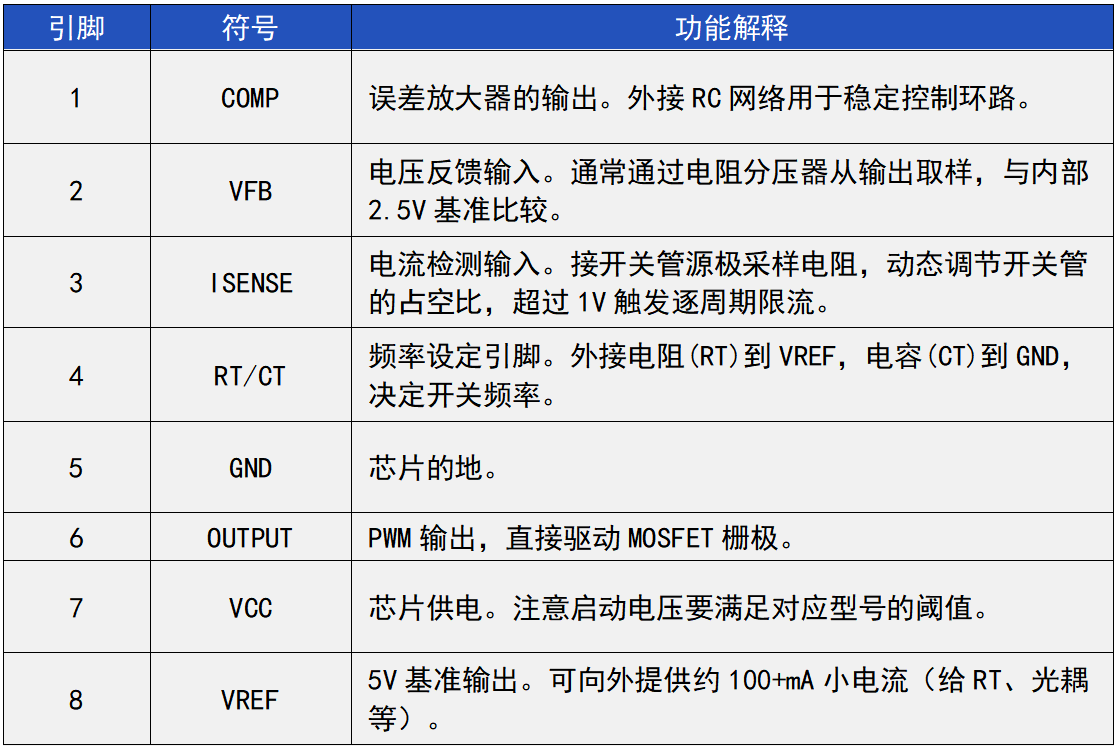

2.引脚功能说明｜Pin Function Description

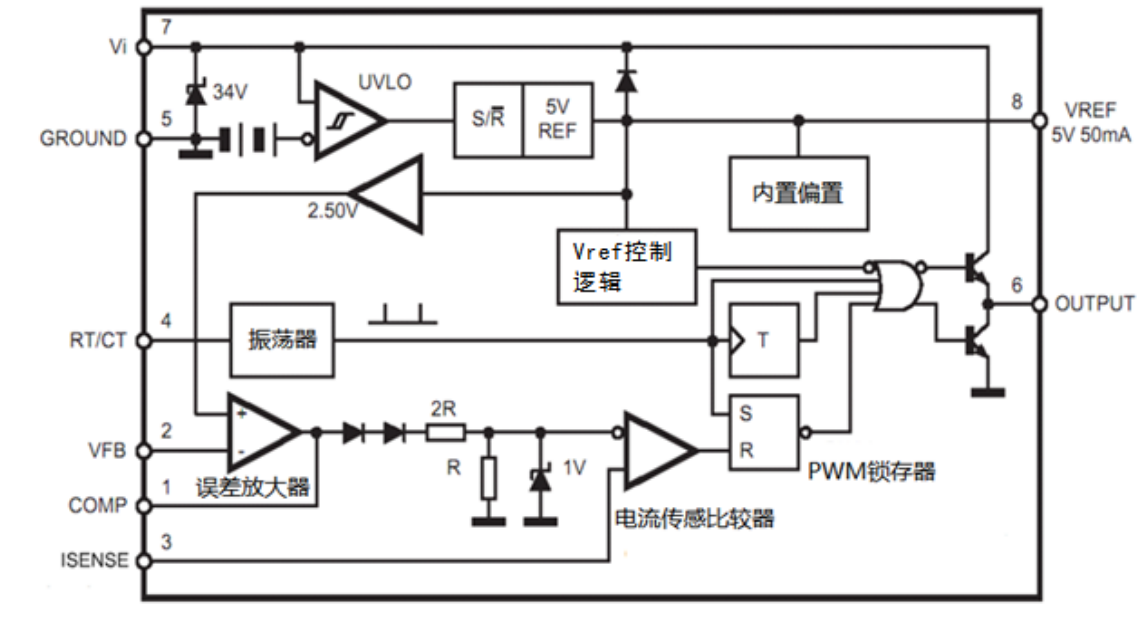

3.工作原理深度解析｜In-depth Analysis of Working Principle
3.1 PWM调制机制
AiP384X/284X均采用电流模式控制，其PWM信号由以下过程生成：
1. 周期开始：振荡器时钟强制RS触发器输出高电平，OUT引脚输出高电平，MOSFET导通。
2. 导通期间：ISENSE引脚电压随电感电流线性上升形成斜波信号，只要ISENSE < COMP，PWM比较器输出低，OUT保持高。
3. 关断时刻：当ISENSE ≥ COMP时，PWM比较器翻转，RS触发器复位，OUT输出低，MOSFET关断。
4. 关断期间：OUT保持低，直到下一个时钟周期开始，重复步骤1。

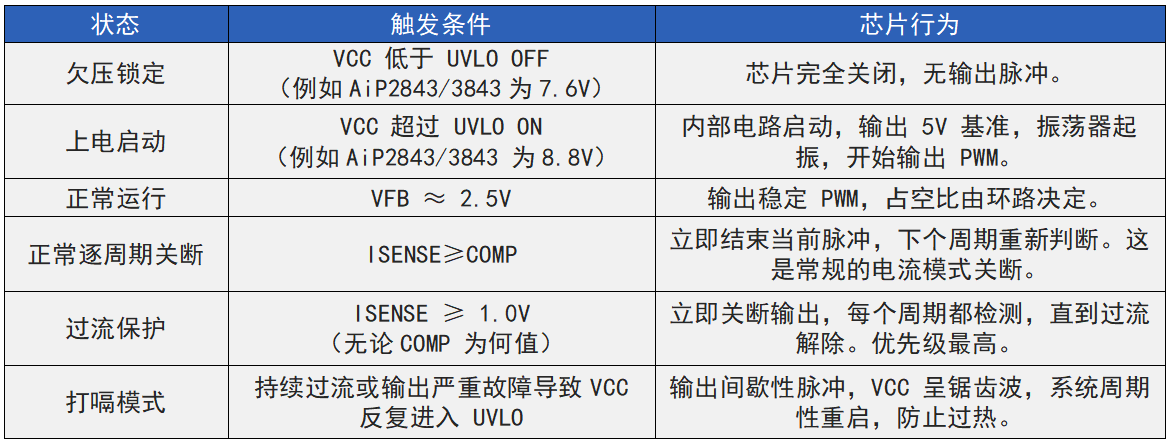

3.2 芯片工作状态机

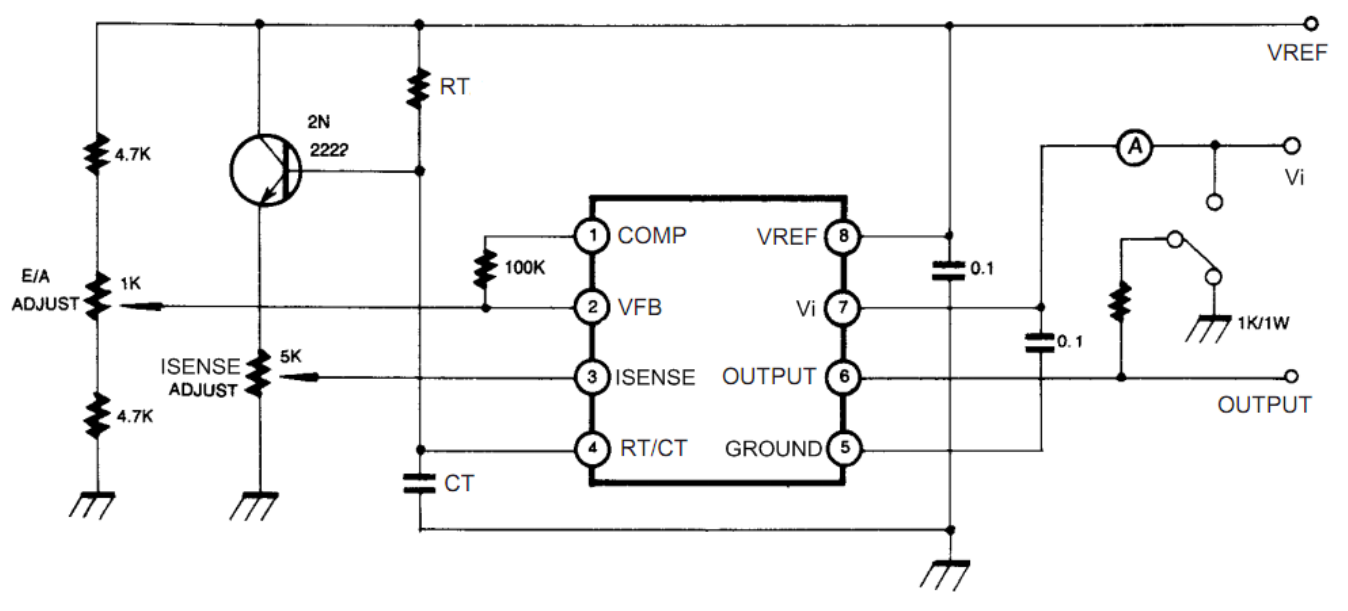

4.典型应用图｜Typical Application Diagram

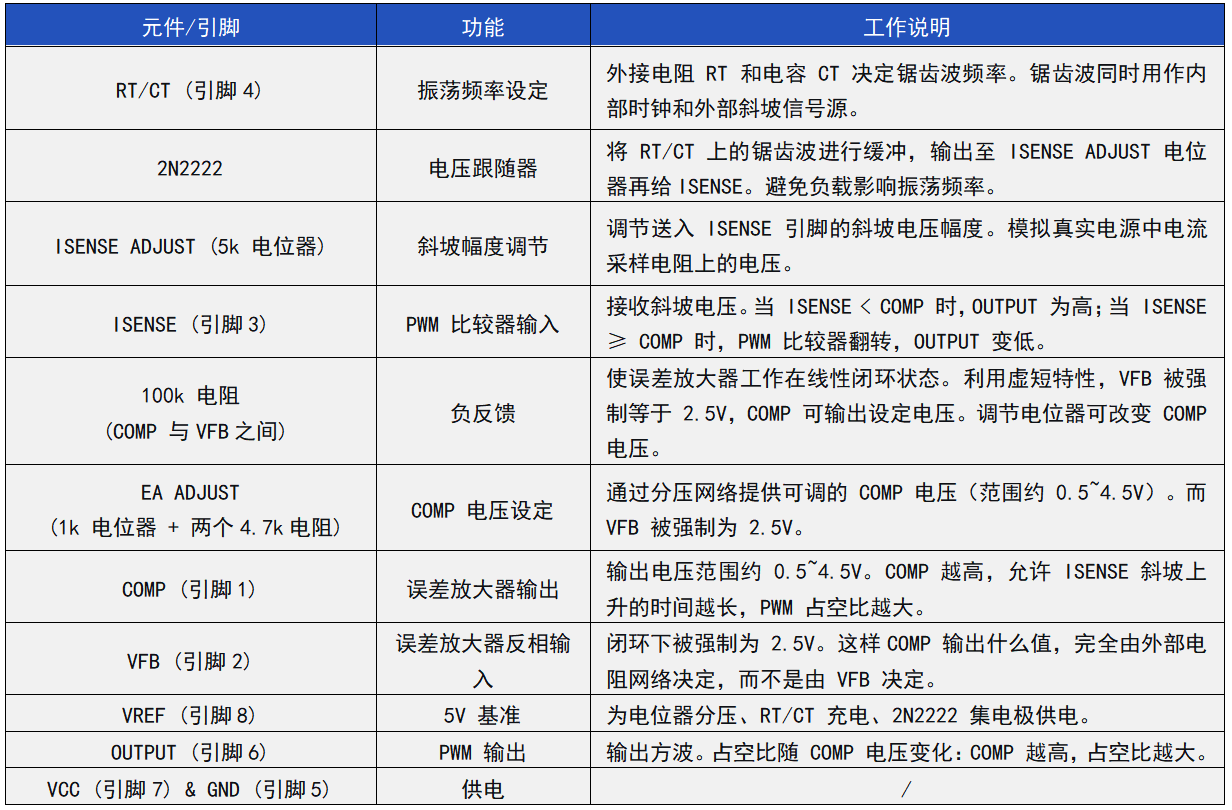

外围及功能简述：
4.2 关键参数设计
4.2.1 振荡频率设定
· RT ：接在VREF和RT/CT之间的电阻（单位 kΩ），推荐 RT范围：4.7kΩ ~ 10kΩ（电阻越大频率变化越大，最终可能导致不准）
· CT ：接在RT/CT和GND之间的电容（单位 nF），推荐CT 范围：1nF ~ 10nF
· 得到的 fosc单位是 MHz

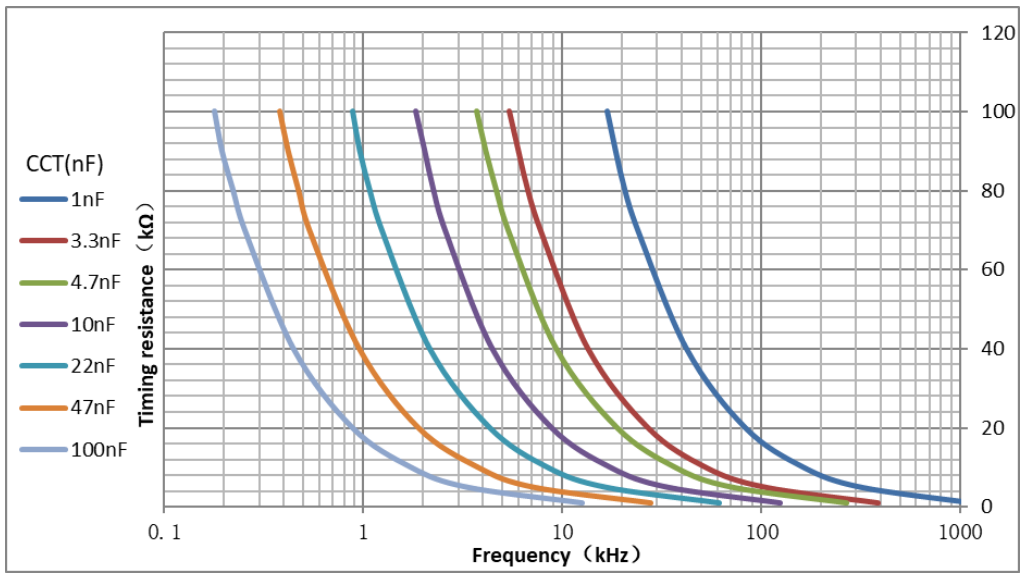

具体可见下表：
4.2.2 电流检测电阻
· VISENSE(max) ：一般取 1.0V（芯片保护阈值）
· Ipeak(primary)：变压器初级峰值电流（由具体应用决定）
· 注意： Rsense 的功率损耗为 Irms^2 ×R，需选用合适功率的电阻。
4.2.3 环路补偿
COMP引脚外接RC网络，典型值为：R_COMP = 10kΩ，C_COMP = 100nF用于稳定反馈环路，避免振荡
5.PCB布局建议｜PCB Layout Suggestions
2. ISENSE走线：应尽量短，避免与功率回路共地，建议采用差分方式或独立地线。
3. RT/CT走线：远离高频开关节点，避免干扰。
4. OUTPUT走线：驱动MOSFET的走线应短且宽，必要时加串联电阻（10Ω~100Ω）抑制振铃。
5. 地线处理：功率地与控制地应单点连接，避免共阻抗干扰。
6.常见问题与排查建议｜Common Questions and Troubleshooting Suggestions
6.1 芯片不启动或无输出
· 检查VCC是否高于UVLO ON阈值（如AiP2843/3843需>8.8V）
· 检查启动电阻是否过大，启动电流不足（启动电流<0.3mA）
· 检查VREF是否为5V，若无则芯片未工作
6.2 输出占空比异常
· 若使用AiP3844/2844或AiP3845/2845，确认最大占空比被限制在 50% 以内
· 检查ISENSE是否过早触发（如噪声干扰导致提前关断）
· 检查COMP电压是否异常偏低
6.3 打嗝模式触发
· 可能由输出过流、过压或反馈环路开路引起
· 检查VFB和COMP电压是否异常
· 检查VCC供电是否连续稳定
6.4 频率不稳定
· 检查RT/CT引脚是否有外部干扰
· 检查CT电容是否使用NPO/C0G材质（温度稳定性好）
· 检查VREF是否稳定，负载是否过大
