【芯应用】AiP336XXL系列低功耗LED驱动控制电路应用笔记

1.概述

AiP336XXL是一款具有低功耗状态的点阵型LED驱动控制器，可以通过恒流的方式驱动共阴极LED点阵。该系列芯片在保持与标准AiP336XX系列引脚兼容、指令集兼容的基础上，引入了关断模式，将待机功耗从标准版的毫安/微安级显著降低至纳安级 (nA)，极大地延长了电池寿命，是低功耗显示应用的理想选择，为电池供电、便携设备及低功耗IoT应用提供设计保障。

该系列芯片目前支持最大16×9点阵，内置高速IIC接口、显示RAM和振荡器，支持256级PWM单点调光和64级全局恒流调节。

2.产品核心优势与选型指南

AiP336XXL系列核心亮点便是超低功耗待机，新增了关断模式：静态电流典型值 < 0.1µA，最大值 < 2µA。该模式下所有指令寄存器与RAM数据保持不变，可实现极低功耗。同时保留了睡眠模式：静态电流约 300µA，适用于需要快速唤醒的场景。

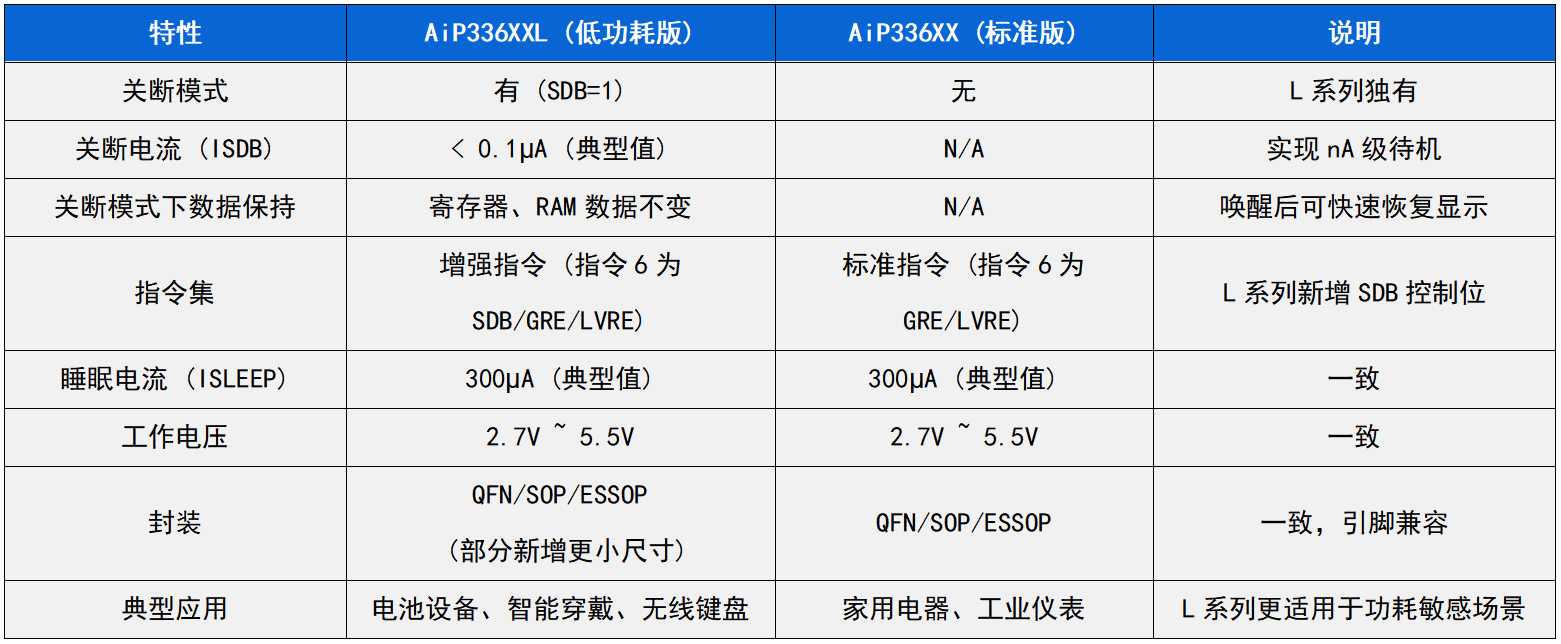

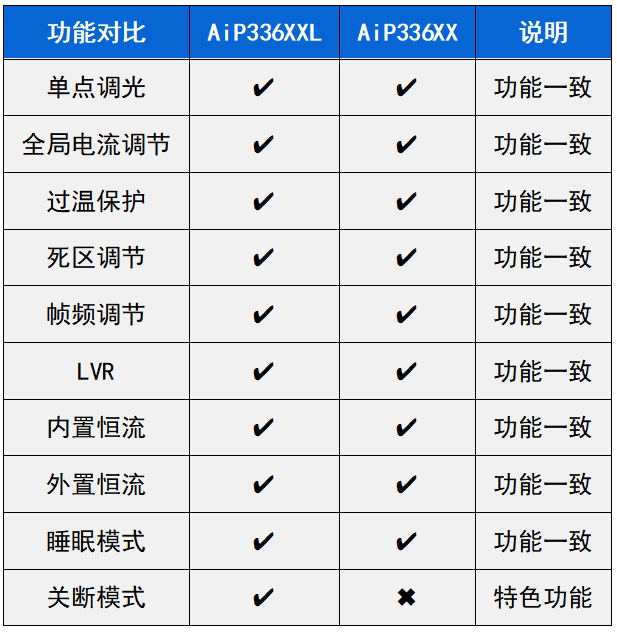

功能对比表：

选型对比表：

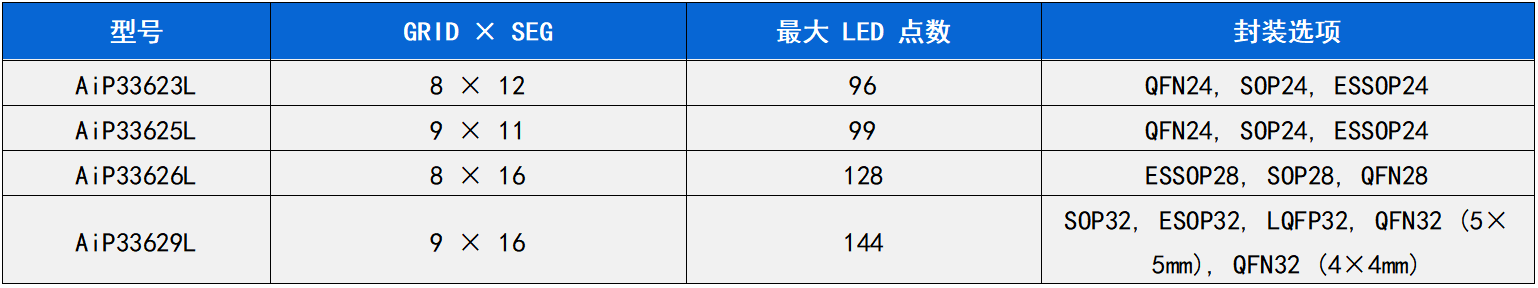

型号对应关系：

选型建议：

新设计推荐： 直接选用 AiP336XXL 系列，以获得最佳功耗表现。即使当前不启用关断模式，也为未来产品升级预留了空间。

旧项目升级： 可将电路板上的AiP336XX直接替换为对应的AiP336XXL芯片，硬件无需改动，仅需在固件中增加关断模式的调用代码即可实现功耗优化。

3.引脚功能与硬件设计要点

3.1 核心引脚说明

SOP32/ESOP32

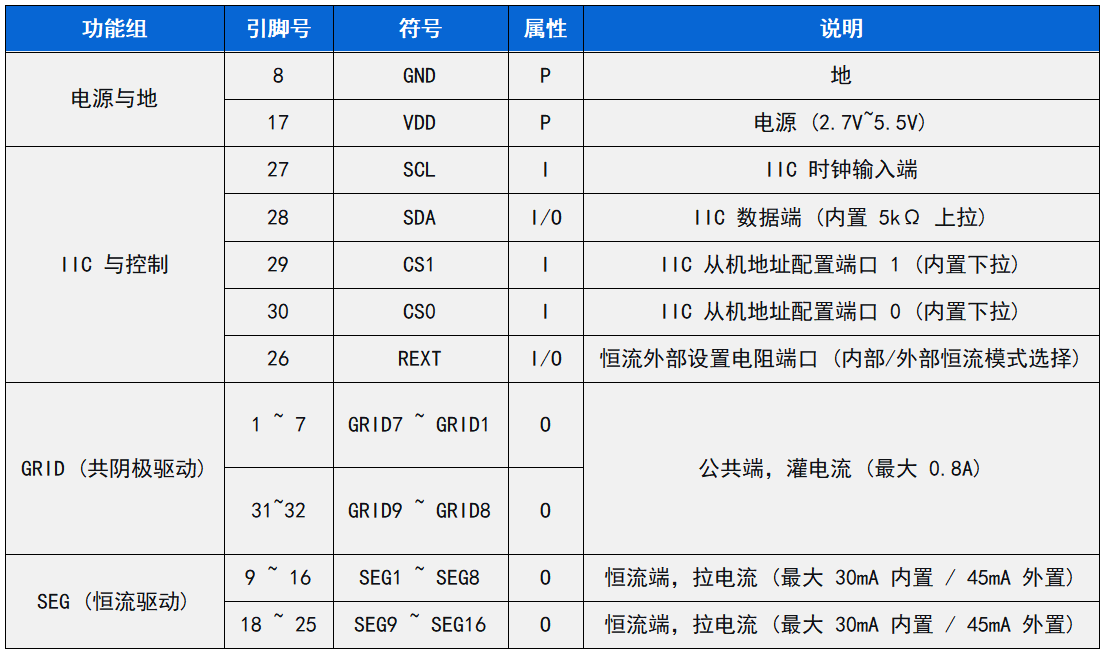

AiP336XXL系列与标准版AiP336XX系列的引脚定义完全一致，可直接替换。以 SOP32 封装的 AiP33629L 为例（其他型号引脚略有不同，但核心功能类似），其引脚功能如下表所示：

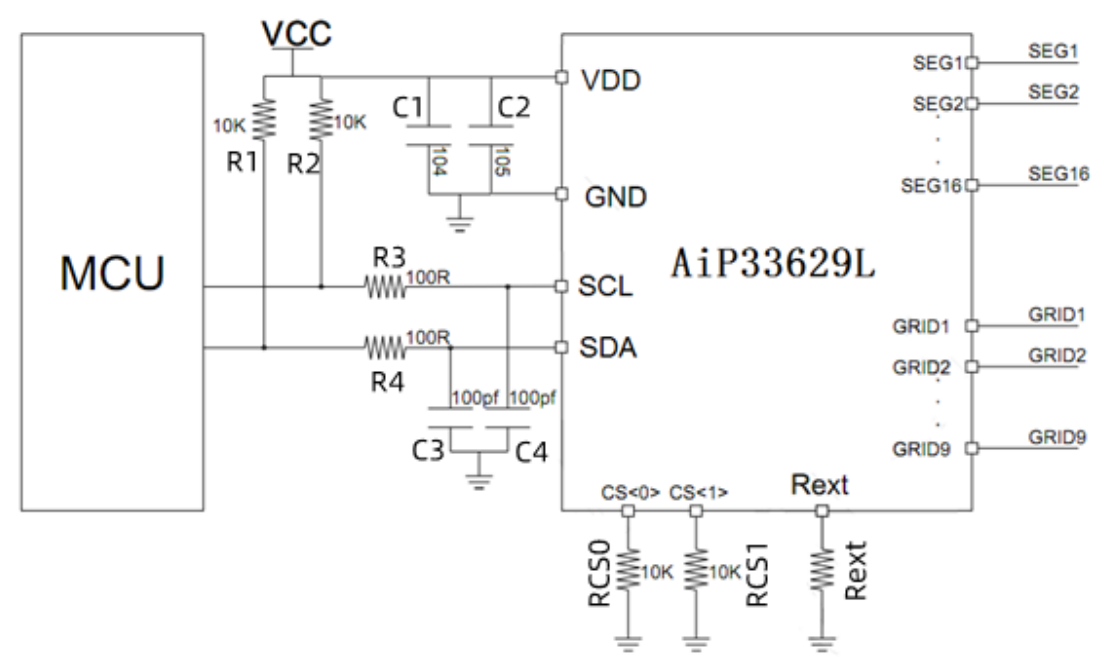

3.2 典型应用图

外围及功能简述：

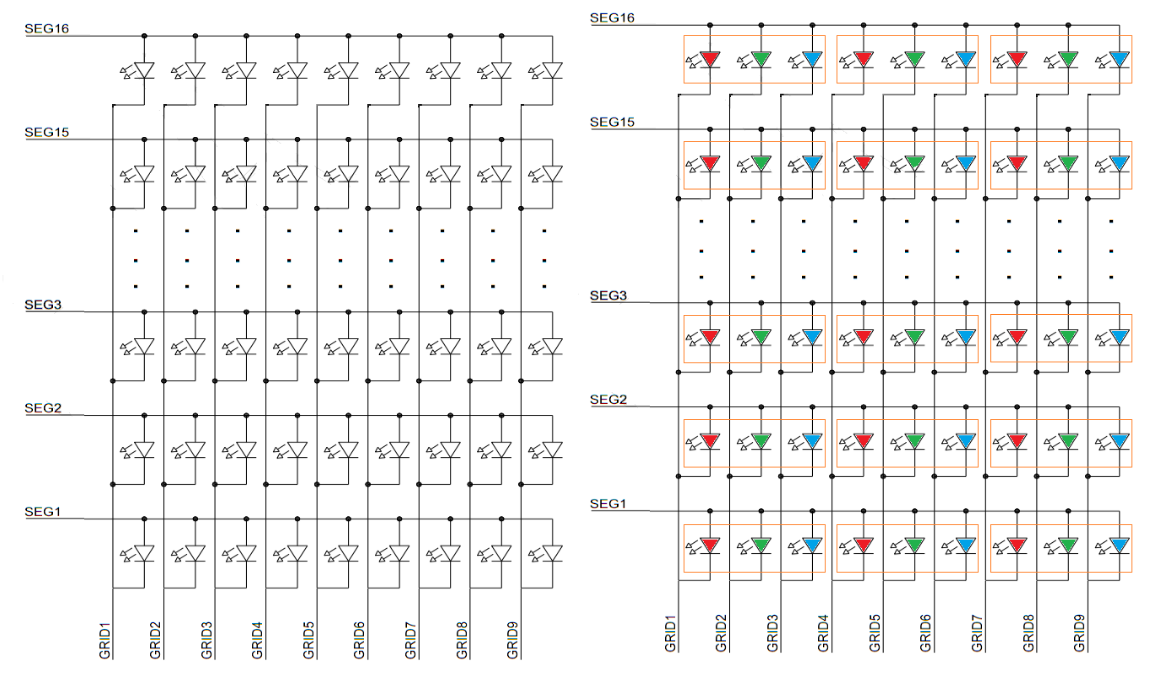

LED 矩阵连接方式说明：

上图中的 LED 点阵连接方式分为两种情况：

单色 LED 应用：每个 GRID 与每个 SEG 的交叉点连接 1 个单色 LED。以 AiP33629L 为例，最大支持 9×16 = 144 个单色 LED。

RGB LED 应用：每个 RGB 像素由红、绿、蓝三颗 LED 组成——三颗 LED 的阳极共接至同一个 SEG 引脚，阴极分别接至三个不同的 GRID 引脚。因此，每个 RGB 像素需要 1 个 SEG 和 3 个 GRID。在 9 GRID × 16 SEG 的矩阵中，9 个 GRID 可分为 3 组（每组 3 个 GRID 分别控制 R/G/B），16 个 SEG 作为列，故最大 RGB 像素点数为 16 × (9 ÷ 3) = 16 × 3 = 48 个。

3.3 高稳定性与低成本外围方案对比

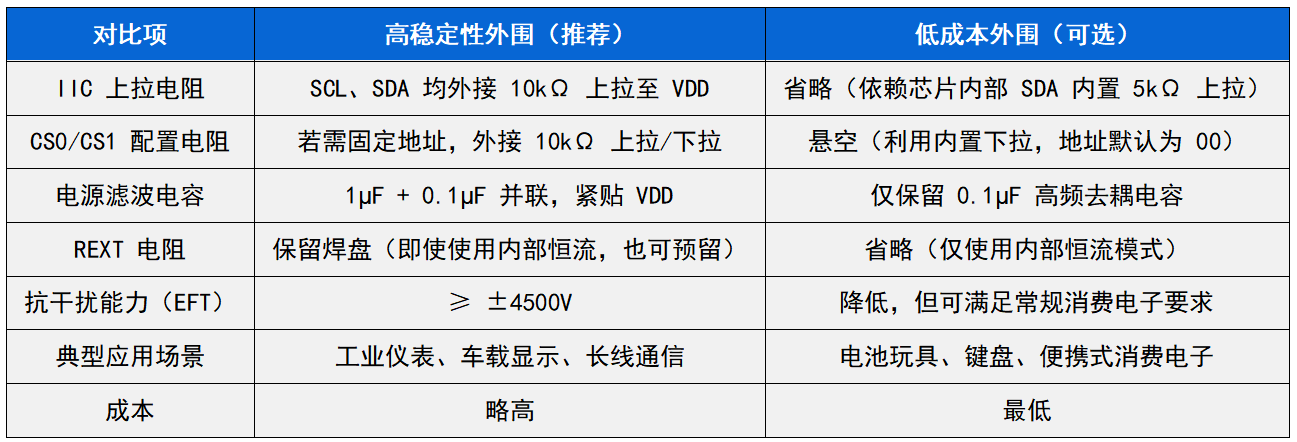

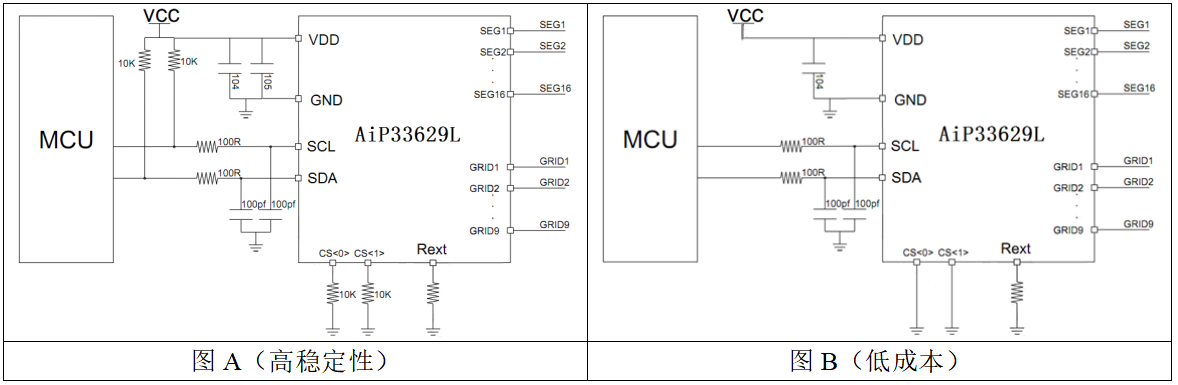

为满足不同应用场景对成本与抗干扰能力的需求，推荐以下两种外围电路方案。用户可根据产品定位选择使用。

注意：无论采用哪种方案，进入关断模式前都应将主控的 SCL/SDA 引脚设置为高阻态或输出高电平，以避免总线电平冲突导致漏电。

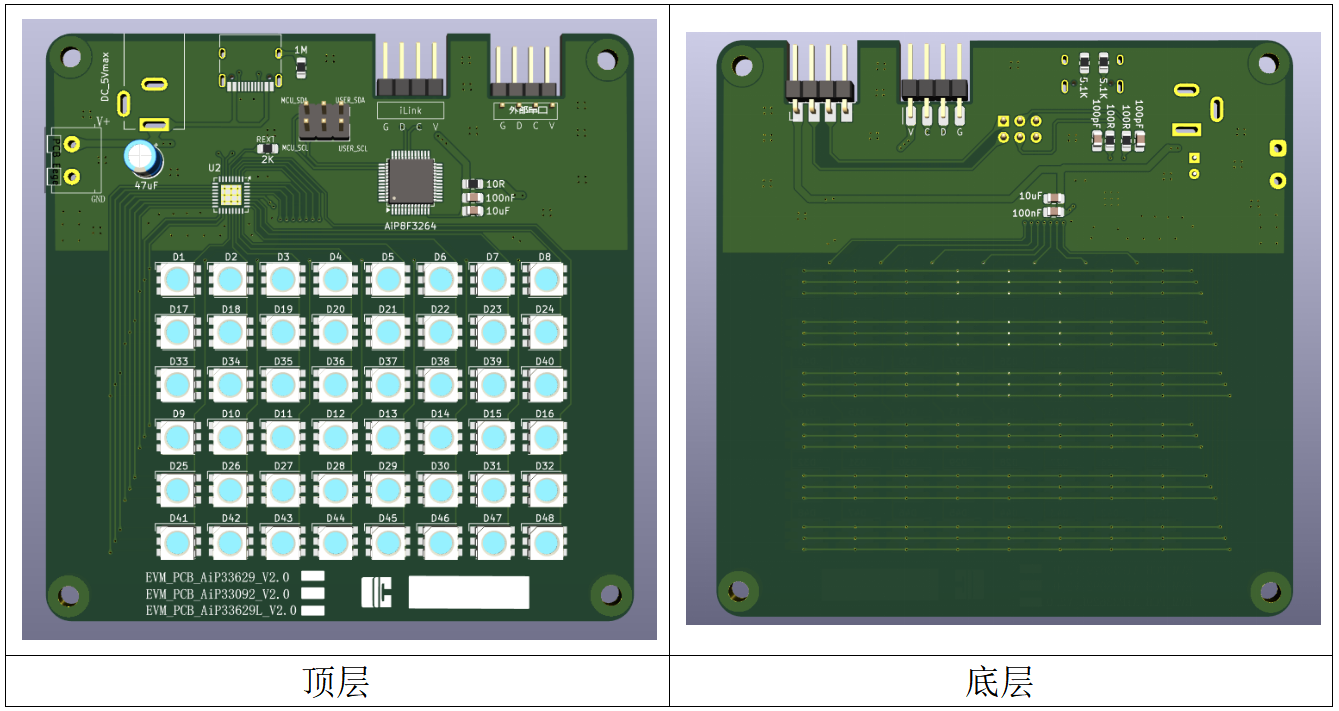

3.4 PCB布局推荐

4.软件控制介绍

所有AiP336XXL系列的IIC从机地址均为 0111100 (7位)，写操作地址为 0x78 (8位)。通信时序遵循标准IIC协议，最高速率1MHz。

4.1 指令集差异：低功耗控制位

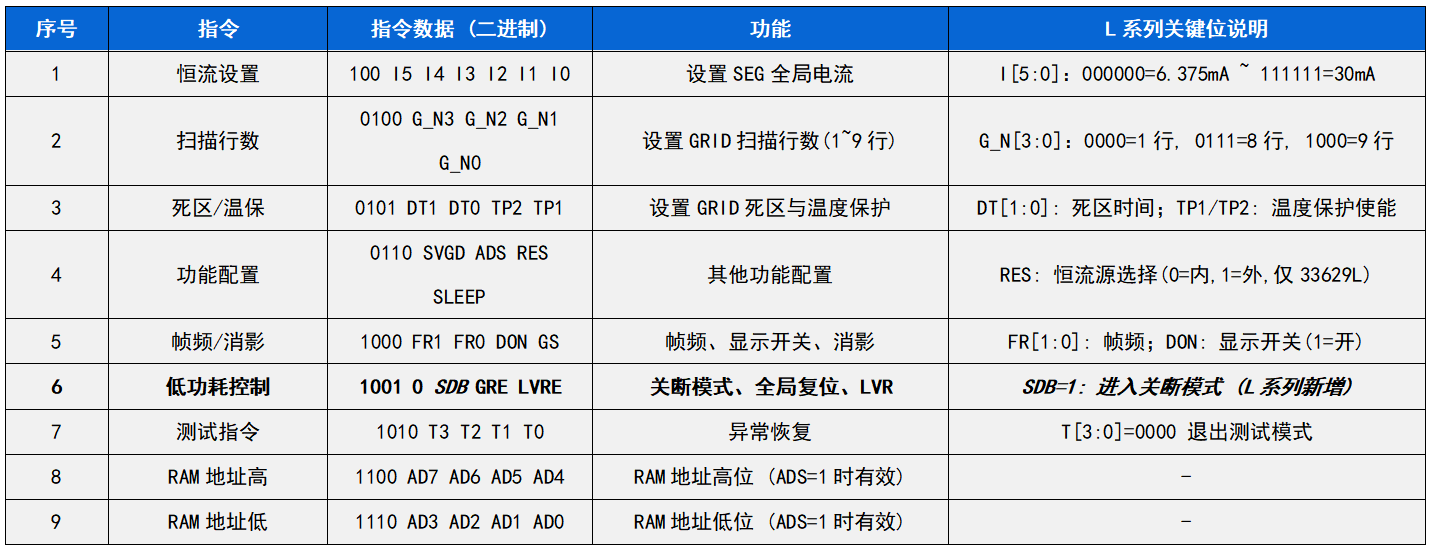

与标准版AiP336XX相比，L系列的核心差异体现在指令6。请务必使用下表所示的L系列指令集。

注：标准版AiP336XX的指令6为 1001 0 0 GRE LVRE，无SDB位。两者其他指令完全兼容。GRE 为软件复位位（写 1 执行复位，自动清零），LVRE 为低压复位使能位（1=开启，约 2V 复位）。

4.2 简易初始化与关断模式示例

以下代码基于 DEB-AiP33629L-V2.0 配套驱动库，展示了产品实际应用中最核心的初始化与关断模式调用流程：

#include "include.h"

/* 1. 系统上电后，执行一次完整初始化 */

void System_Init(void)

{

// 步骤1：指令参数赋初值（建议根据实际需求调整）

AiP33629L_CMDPara_Init();

// 步骤2：芯片寄存器初始化（写入所有指令）

// 说明：IIC_AddrW 为 AiP33629L 的 8 位写地址，定义为 0x78。用户可根据实际 CS1/CS0 配置修改。

AiP33629L_Init(IIC_AddrW);

// 步骤3：RAM初始化（首次上电必须将全部RAM写0）

AiP33629L_InitRAM(IIC_AddrW);

// 步骤4：写入显示数据（此处省略具体画面数据）

// AiP33629L_Write_RAMData(IIC_AddrW, len, pBuf);

// 步骤5：开显示（默认Init中已开显示，此处仅为示例，此步骤仅在需要重新开显示时调用）

// AiP33629L_Write_CMD(IIC_AddrW, cmd_set.cmd_sys_set2);

}

/* 2. 进入超低功耗关断模式（待机电流 < 0.1µA） */

void Enter_LowPower(void)

{

// 推荐顺序：先关显示，再开启关断模式

AiP33629L_SDBMode(IIC_AddrW, SDB_ON);

}

/* 3. 退出关断模式并恢复显示 */

void Exit_LowPower(void)

{

// 推荐顺序：先退出关断模式，再开显示

AiP33629L_SDBMode(IIC_AddrW, SDB_OFF);

// 退出后如有必要，可重新写入显示数据

// AiP33629L_Write_RAMData(IIC_AddrW, len, pBuf);

}

使用说明：

AiP33629L_CMDPara_Init() 中已预设典型参数（电流最大、9行扫描、3200Hz帧频、开启消影、使能LVR等），用户可根据实际需求修改 cmd_set 结构体中的对应成员。

AiP33629L_InitRAM() 必须在首次上电时调用一次，以确保所有RAM地址被写入初值，否则显示可能异常。

关断模式下芯片IIC接口不工作，退出后需重新通信。

函数接口说明：本应用笔记仅列出核心函数，完整的底层驱动函数接口说明请参考本公司对应产品的软件包。

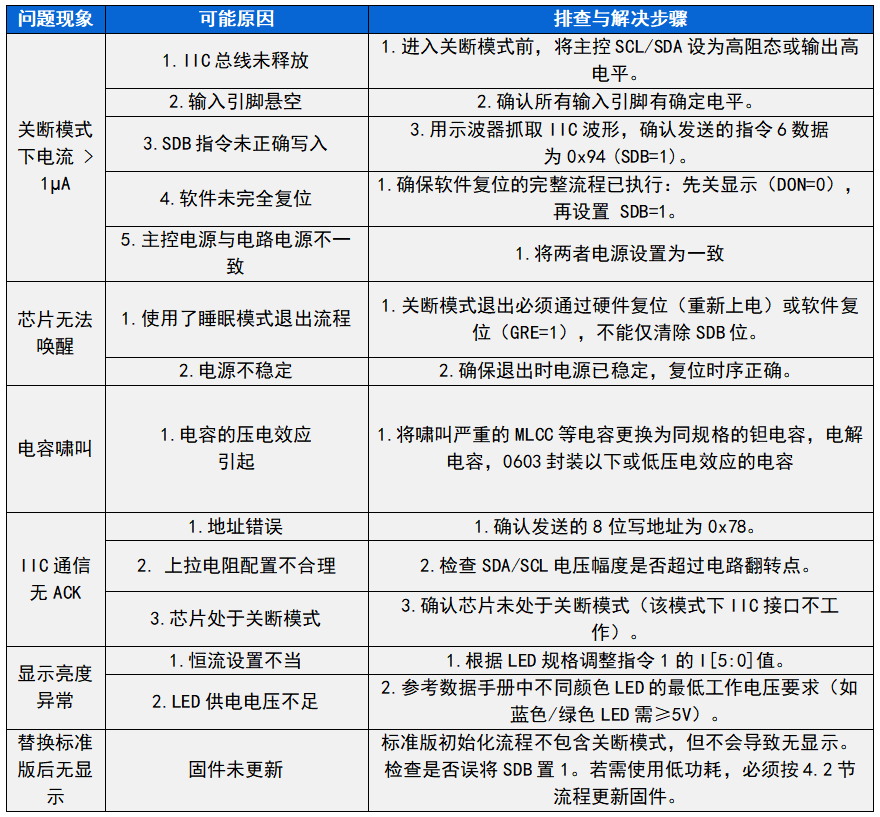

5.调试与常见问题

6.总结

成功应用AiP336XXL系列实现超低功耗显示方案，请牢记以下三点：

1. 硬件即插即用，软件新增控制： L系列与标准版硬件完全兼容，可直接替换。但必须在软件中利用新增的指令6 (SDB位) 来进入关断模式，否则无法发挥低功耗优势。

2. 选对模式： 关断模式 (SDB=1) 提供纳安级待机电流，适合长时间休眠；睡眠模式 (SLEEP=1) 唤醒快但功耗较高，适合短时等待。根据实际需求选择。

3. 软硬协同降功耗： 硬件上确保电源去耦良好；软件上遵循“先关显示再设SDB=1”的顺序进入关断模式，并在退出时主动释放IIC总线。

遵循本应用笔记的指导，可以充分发挥AiP336XXL系列的超低功耗特性，为您的电池供电产品带来显著的市场竞争优势。如需最新数据手册、DEMO板、使用指南、配套软件包以及其他技术支持，请联系我司销售人员。
