继G32R430在轴多摩川协议磁电式绝对值编码器参考方案落地，极海再度补齐高端编码器协议生态，全新推出G32R430在轴BiSS-C协议磁电式绝对值编码器参考方案。聚焦高端运动控制、多轴联动、人形机器人等高实时、高精度应用场景，为行业提供高适配、可量产、低成本的国产化编码器解决方案。
BiSS-C协议，高端伺服领域主流高速通信协议
BiSS-C是工业级开放式双向高速同步编码器协议，兼具SSI硬件简洁、高端总线高实时性优势，标配CRC安全校验，适配精密自动化严苛工况。相比传统编码器协议，通信速率高、同步性好、故障诊断全面、抗干扰能力强。随着工业设备向高精度、高动态升级，BiSS-C已成为高端伺服系统主流标配接口。
极海G32R430在轴BiSS-C协议，磁电式绝对值编码器参考方案
方案系统结构
硬件结构：
架构精简，集成度高：
本方案以G32R430编码专用MCU为核心主控；
1路5V工作电源和1路3.6V电池电源；
1路485差分信号接收主机时钟，1路485差分信号向主机发送数据。
BiSS-C通讯机制
通过G32R430的SPI外设，配合2路485差分信号，与主机BiSS-C协议通讯；
通过SPI发送字节，配置BiSS-C起始位的位置，可自定义发送任意长度通讯帧，最高支持10MHz高速时钟通讯；
通过发送空字节，灵活调节ACK应答与起始位之间的数据处理时长；
支持硬件配置通讯超时时间，可直接读取寄存器CDM位通讯数据。
信号采集与角度解算
G32R430集成2路16位高精度ADC，配合放大电路，精准采样磁感应芯片两路正余弦模拟信号；
内置硬件TMU，支持ATAN指令，无需软件复杂运算，可快速解算采样信号角度。
工作状态功耗管理
通过G32R430自带的EVS主电检测模块，实时检测外部工作电源电压；
精准识别供电状态，实现正常工作状态与低功耗休眠状态的智能切换，有效降低设备整体功耗。
G32R430在轴BiSS-C协议绝对值编码器方案板
方案核心优势
本方案基于极海G32R430编码器专用MCU深度研发，打破传统固定算法局限，支持用户自定义算法迭代与参数校准。依托芯片低延迟、高精度、低功耗特性，搭配BiSS-C高速通信能力，打造集高速传输、超高精度、低延时、高安全、小型化于一体的编码器解决方案。

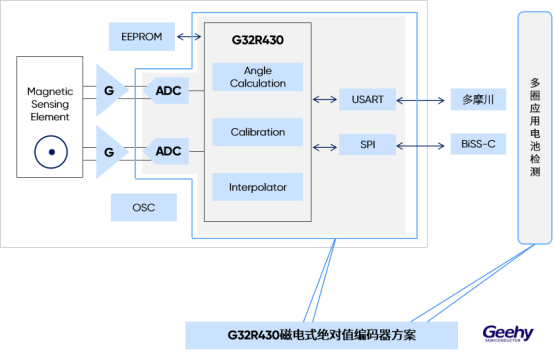

G32R430 BiSS-C编码器方案框图
极致低延时运算，适配高动态运动场景
G32R430内置自研ATAN电角度计算扩展指令，运算精度＜0.0001°，电角度计算时间＜1μs，核心链路非算法执行时间＜3μs；
富余算力可支撑温度补偿、角度校正、信号校准等精细化算法，充分满足高动态实时工况，有效避免运动滞后、位置偏移问题。

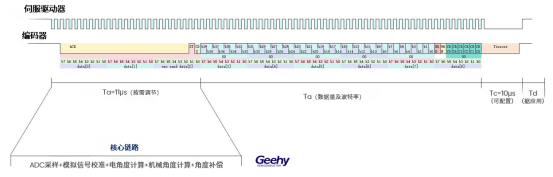

G32R430核心链路执行时间
超高分辨率采样，全场景高精度适配
配备双16位高精度ADC，差分输入有效位≥13.5-bit，搭配高灵敏度多维TMR磁头，大幅提升信号采集精度与电磁抗干扰能力，可适配高端伺服、精密传动等高精度应用场景。
高速双向通信，多轴同步精准可控
深度适配BiSS-C协议，支持灵活配置。依托双向实时交互特性，可实现编码器与驱动端数据互通，快速上传位置、转速、温度数据，同步接收上位机校准指令，保障多轴设备同步联动精准稳定。
高性价比分立方案，极致小型化设计
采用自主可控分立硬件架构，有效降低编码器BOM成本。方案开放底层资源与算法接口，支持二次开发、功能定制及算法优化，可灵活匹配多行业产品迭代需求；
方案电路板直径仅35mm，可适配最小40mm法兰的伺服电机，满足小型化设备设计需求，提升整机紧凑性。
极海G32R430编码器专用MCU，国产化高精度运动控制及位置反馈核心

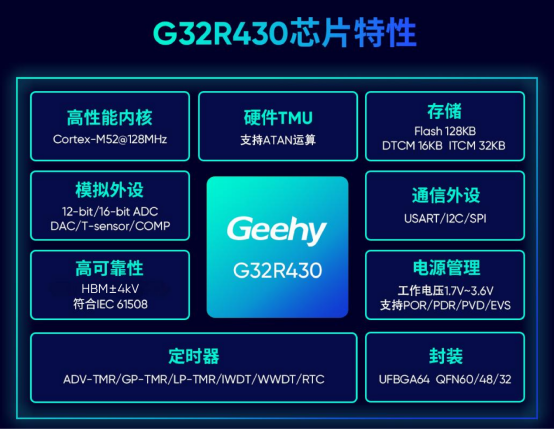

G32R430是专为高精度运动控制与位置反馈打造的编码器专用MCU，具备高集成、低延迟、高精度、低功耗、强兼容优势。芯片集成信号采集、调理、多协议转换、算法运算等功能，适配磁电、光电、电感式各类编码器，可为行业提供低成本、可定制、可量产的国产化编码器主控芯片替代方案。
了解更多G32R430编码器专用MCU信息https://www.geehy.com/product/fifth/G32R430
全套成熟参考方案，助力客户快速量产
极海已正式推出G32R430在轴BiSS-C协议磁电式编码器方案，同步开放全套参考设计、规格书、原理图、软件工程及调试文档，助力客户省去从零开发流程，大幅缩短研发与量产周期。
