在景观亮化、汽车车灯及低压商业照明等应用中，LED驱动方案需要在宽输入电压范围内实现高精度恒流控制，同时满足深度调光、多通道独立控制以及系统高可靠性等多重要求。传统开关型驱动方案虽然效率高，但外围电路复杂，需要电感、续流二极管等功率元件，增加了系统成本和设计难度。X30是一款外围电路简洁的三路线性LED恒流驱动器，适用于5V至46V电压范围的LED恒流照明领域。该芯片采用线性恒流控制算法，无需外部电感和续流二极管，即可实现三路独立恒流输出与高辉调光，为多通道LED照明应用提供了一个高集成度的解决方案。

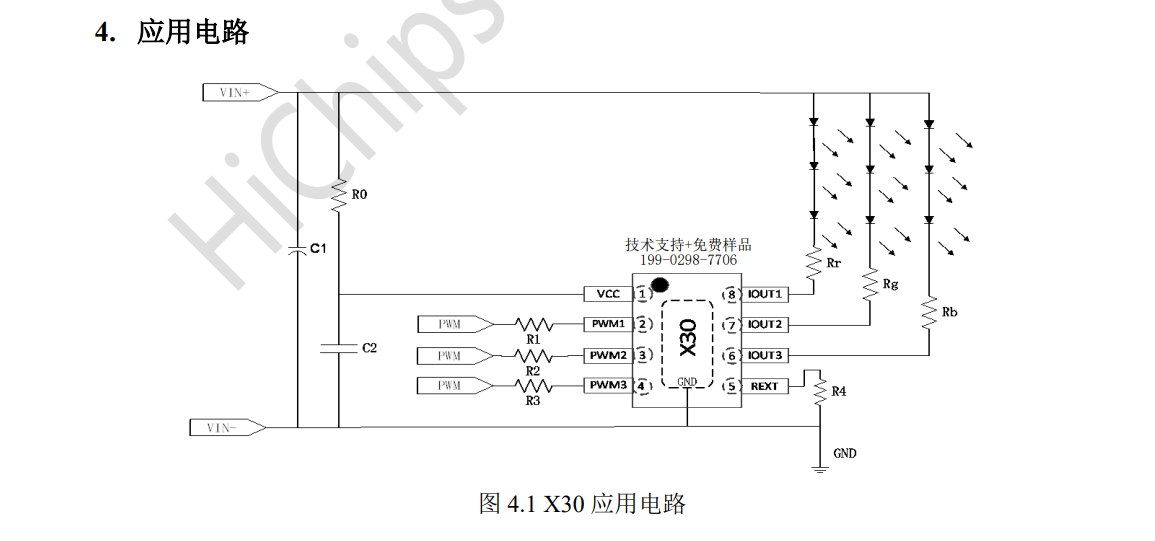

X30支持5V至46V的宽输入电压范围，能够适配12V、24V等常见工业与车载电源系统。芯片采用LDO线性恒流控制架构，与传统开关型方案不同，外围不需要电感、续流二极管等功率元件。整个应用电路仅需两颗电阻与一颗电容即可实现稳定的LED恒流驱动。这一架构在显著降低BOM成本的同时，也消除了开关电源带来的EMI问题，使系统设计更加简洁可靠。芯片采用ESOP-8封装，底部散热盘需良好接地以增强散热能力。
X30实现了高精度的恒流控制与优异的通道匹配特性。输出电流恒流精度≤±3%，三路通道之间的电流偏差≤±1%。三路输出电流均通过REXT端口的外接电阻统一设定，每一路输出电流范围为20mA至350mA。每路输出可独立承受46V的电压，在高压差、小电流的应用场景中具有显著优势。±1%的通道间电流偏差确保了RGB照明应用中三色光强的精确配比，有效避免了因通道电流不一致导致的色偏问题。
X30的PWM端口支持高辉调光，能够响应60ns超小脉宽的PWM调光信号，实现65536:1（256×256级）的调光比。三路PWM调光输入相互独立，可分别对每一路LED进行独立的亮度控制。PWM端口内部自带100μA上拉能力，默认处于高电平状态，无需外部上拉电阻。PWM端口为高电平时芯片正常工作，为低电平时对应通道输出关闭。这种高速PWM响应能力与超高调光比，使其在景观舞台灯等需要细腻灰度表现的应用中具有显著优势。
X30内置了过温降电流保护功能。当芯片结温升高至预设阈值时，保护机制自动触发，输出电流随温度升高而平滑降低。这一机制有效防止了芯片因过热而损坏，同时避免了传统过温关断方案中灯光突然熄灭的问题，保障了系统在长时间高功率运行条件下的可靠性。芯片工作温度范围为-40℃至+125℃，可满足严苛的环境应用需求。
凭借5V至46V宽输入范围、三路独立恒流输出、20mA至350mA可调电流、±3%恒流精度以及65536:1高辉调光能力，X30适用于以下典型场景：
景观亮化LED照明：RGB全彩控制需求与高辉调光特性高度契合，可实现细腻的色彩变化与动态效果。
DMX512芯片外扩流应用：作为DMX512解码芯片的扩流驱动，将小信号控制扩展为大电流LED驱动。
高端汽车车灯LED照明：宽输入电压范围适配12V/24V车载系统，线性架构无EMI干扰，符合车灯应用要求。
低压商业LED照明：简洁的外围电路设计适合对成本和可靠性有较高要求的商业照明产品。
X30以线性恒流架构的简洁性、三路独立高精度恒流、65536:1高辉调光能力以及完善的过温保护机制，为多通道LED照明应用提供了一个高性价比的驱动方案，尤其适合对调光细腻度、通道一致性和系统简洁性有综合要求的景观与车灯照明产品设计。
