可编程晶振与有源晶振选型指南:内部架构差异与核心应用场景解析

7小时前
149
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

时钟源选型中,可编程晶振(Programmable Oscillator)与有源晶振的核心差异在于内部架构。可编程晶振本质上属于有源晶振。业界通常将传统固定频率输出的石英晶体振荡器称为有源晶振(SPXO),而将支持编程改变输出频率的晶体振荡器称为可编程晶振。选型核心取决于系统对相位噪声的要求与频率灵活性需求。

一、可编程晶振与有源晶振内部架构差异

1. 固定频率有源晶振(SPXO)架构原理

固定频率有源晶振(如YSO110TR、YSO230LR系列)内部核心为AT切石英晶片,搭配振荡电路输出频率。晶振直接工作在目标基频,或通过选频放大得到奇次泛音。低频(如10MHz、25MHz)通常为基频振荡,输出频率与晶片厚度成反比。上百MHz的高频输出则多采用泛音方式实现。

2. 可编程晶振(Programmable Oscillator)架构原理

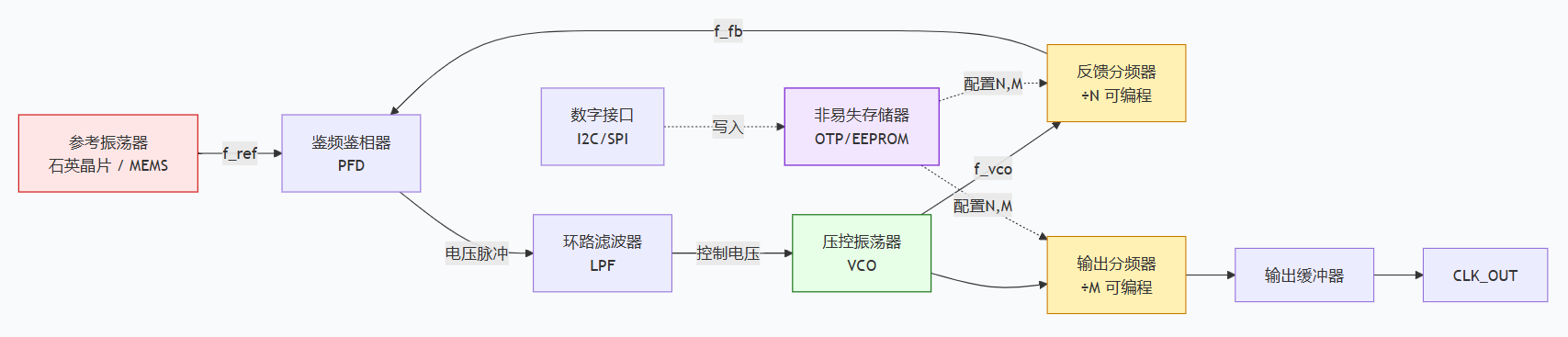

可编程晶振(如YSO690PR、YSO212PU系列)内部包含高稳定度参考时钟(基于MEMS谐振器或AT切石英晶体)。通过锁相环(PLL, Phase-Locked Loop)将频率倍频至较高频段,再经小数分频反馈回路和输出分频器生成目标频率。“可编程”特性通过改写分频比寄存器实现。此架构提供极高的频率灵活性,但也引入PLL相位噪声、参考杂散和分频器抖动。传统观点认为可编程晶振的底噪不及固定频率晶振。

低噪声PLL设计与MEMS(Micro-Electro-Mechanical Systems)工艺的进步,使高性能可编程晶振的抖动指标已能与多款固定频率有源晶振媲美,两者性能差距正快速缩小。

二、有源晶振与可编程晶振应用场景选型指南

评估可编程晶振与有源晶振的优劣,需结合具体电路设计与主板适配性。以下从相位噪声、频率灵活性及核心应用场景三个维度提供选型参考。

1. 相位噪声与均方根抖动(RMS Jitter)对比

有源晶振(如YSO110TR)可实现极低的相噪和抖动。CMOS输出的25MHz有源晶振,RMS jitter(12kHz~5MHz)可达150fs。用于高速通信的差分有源晶振(如YSO231LJ),156.25MHz RMS jitter(12kHz~20MHz)可达50fs RMS。

受限于内部PLL带内噪声和参考频率倍频恶化,可编程晶振的相噪和jitter通常略逊于有源晶振。CMOS输出的25MHz可编程晶振RMS抖动约在1ps。高频差分可编程芯片的持续优化,使156.25MHz RMS jitter(12kHz~20MHz)可做到80fs(如YSO212PU)。该抖动水平完全满足FPGA现场可编程门阵列)、以太网、SERDES(串行器/解串器)等绝大多数数字电路的需求。

2. 频率灵活性与供应链响应速度

有源晶振的输出频率由晶片厚度、电极镀银工艺及结构设计等制程参数在生产阶段预先定型,不可更改。每个新频率点需单独备料,生产周期通常需4周,急单交付被动。

可编程晶振可通过编程接口,在数秒内将空白器件烧录为目标频率,支持1MHz至数千MHz范围内任意频率输出。部分型号支持LVCMOS、LVDS、LVPECL等多种输出逻辑自由配置。该特性对原型验证、多频点产品平台及需快速响应的中小批量订单具备显著优势。

3. 核心应用场景与选型决策矩阵

选型决策取决于产品与客户端应用的适配度。

优选固定频率有源晶振(SPXO)的场景:

射频信号源、微波通信、仪器仪表中的参考时钟,对相位噪声有极致要求。

大批量、单一标准频率的消费类电子产品。

优选可编程晶振的场景:

需快速打样、备料,且频率在开发后期可能调整的项目。

FPGA、SoC(片上系统)、以太网交换机嵌入式处理器等需多种频率但抖动要求非极端的数字系统。

一板多用、多型号共板设计,通过软件配置不同时钟频率的硬件平台。

工业、车载等对缩短交期、单料号管理、长期稳定供货有强烈需求的场合。

三、可编程晶振与有源晶振选型常见问题(FAQ)

Q1:可编程晶振和有源晶振在本质上有何区别?

A1:可编程晶振本质上属于有源晶振。业界通常将传统固定频率输出的石英晶体振荡器称为有源晶振(SPXO),其频率在出厂时固定;而可编程晶振内部包含锁相环(PLL)和分频器,支持通过编程接口在出厂后灵活更改输出频率。

Q2:在高速通信场景中,可编程晶振的抖动能否满足要求?

A2:可以满足。采用低噪声PLL设计的高频差分可编程晶振(如156.25MHz型号),其RMS jitter(12kHz~20MHz)已可做到80fs,完全满足FPGA、以太网和SERDES等高速数字电路的严苛要求。

Q3:哪些应用场景应优先选择固定频率有源晶振?

A3:当应用对相位噪声有极致要求时,如射频信号源、微波通信和高端仪器仪表的参考时钟,或者大批量生产且频率固定的消费类产品,应优先选择固定频率有源晶振(SPXO)。
