在复杂的工业自动化与控制系统中，微控制器（MCU）、可编程逻辑控制器（PLC）等低压控制核心，往往需要驱动电机、电磁阀、加热器以及高压继电器等强电或大功率工业负载。在此过程中，高低压电气隔离是保障系统安全与抗干扰能力的重中之重。光电耦合器（Optocoupler）作为实现电-光-电转换与隔离的关键器件，其合理的选型与电路优化设计，直接决定了工业控制模块的可靠性、响应速度与使用寿命。
工业负载控制场景下的光耦选型逻辑
在工业现场，负载类型多样，包含感性负载（如继电器线圈、交流接触器）、容性负载（如电源滤波电容）及纯阻性负载（如加热丝）。针对不同的控制要求，选型时需重点考量以下四大关键维度：

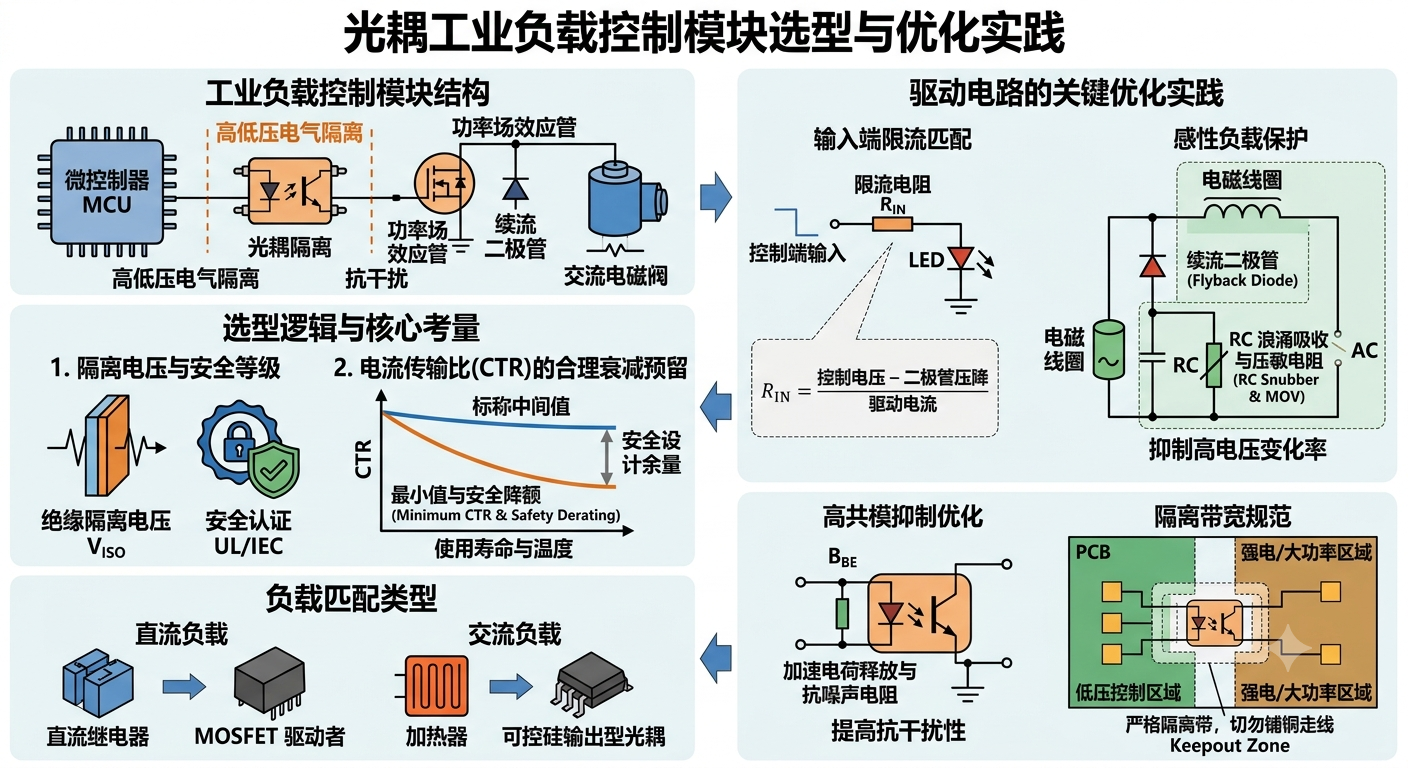

光耦工业负载控制模块选型与优化实践
在复杂的工业自动化与控制系统中，微控制器、可编程逻辑控制器等低压控制核心，往往需要驱动电机、电磁阀、加热器以及高压继电器等强电或大功率工业负载。在此过程中，高低压电气隔离是保障系统安全与抗干扰能力的重中之重。光电耦合器作为实现电至光再至电转换与隔离的关键器件，其合理的选型与电路优化设计，直接决定了工业控制模块的可靠性、响应速度与使用寿命。
选型逻辑与核心考量
在工业现场，负载类型多样，包含电磁线圈等感性负载、电源滤波电容等容性负载以及加热丝等纯阻性负载。针对不同的控制要求，选型时需重点考量以下四大关键维度：
隔离电压与安全等级
工业环境中的瞬态浪涌、雷击和电网波动极为频繁。选择光耦时，其绝缘隔离电压通常需达到数千伏特级别。对于高压变频器或车载与储能工业控制模块，还应重点关注爬电距离与电气间隙，并优先选择符合工业或车规安全认证的封装结构。
电流传输比的合理衰减预留
电流传输比是晶体管输出型光耦的核心指标。在工业高低温环境以及长期连续运行的场景下，发光二极管会出现不可逆的光衰，导致电流传输比随使用年限和温度升高而大幅下降。
选型策略：切忌按电流传输比的最大值或标称中间值计算驱动能力。一般设计中，必须按照电流传输比的最小值进行评估，并留出约半数的安全降额余量，确保模块在运行多年后仍能稳定导通。
响应速度与工作频率
开关量与慢速控制：针对毫秒级响应的电磁阀或接触器，常规的晶体管输出光耦已能满足需求。
调速与高速数据隔离：若需进行电机脉冲宽度调制驱动或高速总线隔离，常规光耦会因较长的关断延迟导致波形严重失真，此时应选用高速逻辑输出光耦或晶闸管输出型光耦。
负载匹配类型
直流控制：选用标准晶体管或达林顿管输出光耦，后级搭接场效应管或绝缘栅双极型晶体管。
交流控制：对于交流负载，优先选择可控硅输出型光耦。需要特别注意，在电网噪声大的环境中，应选用带过零触发特性的型号，以减少开通瞬间的射频干扰。
驱动电路的关键优化实践
选对光耦仅是第一步，如何通过外围电路的优化设计提升抗干扰能力与过载能力，才是工业级模块稳定运行的关键。
限流电阻与驱动能力的精准匹配
光耦输入端发光二极管的正向驱动电流通常建议控制在数毫安至十几毫安之间。电流过小易受外部噪声干扰，电流过大则会加速器件光衰。设计时需根据控制端供给电压扣除发光二极管固有正向压降后，精确计算输入限流电阻的大小。
感性负载的反向电动势吸收与保护
在控制继电器线圈、电磁阀等感性负载时，负载切断瞬间会产生高达数百伏的反向电动势，极易击穿后级驱动管乃至光耦。
直流负载优化：必须在感性负载两端反向并联续流二极管或快恢复二极管。
交流负载优化：针对交流可控硅光耦控制端，需在输出端并联阻容浪涌吸收回路与压敏电阻，以抑制过高的电压变化率，防止光耦误触发或损坏。
提高抗干扰能力：共模抑制与地线隔离
隔离带布线规范：在电路板设计中，光耦下方必须保持严格的禁布隔离带，切勿铺铜或走任何不相干的信号线，确保高低压区域的物理距离。
抗噪声优化：优先选用具备高共模瞬态抗扰度的光耦。对响应速度有要求时，基极引出的光耦可在基极与发射极之间并联一颗适当阻值的电阻，以加速内部电荷释放，显著提高抗干扰性与关断速度。
总结与未来演进
光耦工业负载控制模块的选型与优化，是在隔离安全、响应速度、环境耐受度与长期成本之间寻找最佳平衡的工程艺术。通过预留充足的电流传输比降额余量、完善后级吸收与抗干扰电路，能够大幅降低现场故障率。
随着工业高频化与高功率密度趋势的发展，除了传统光耦外，融合了电容隔离与磁隔离技术的数字隔离器及光耦仿真器也开始在特定高可靠性场景中展现优势。但在大批量、高性价比与高电压隔离的通用工业负载控制领域，经过充分调优的光耦控制方案依然是当下及未来不可或缺的基石。
