在隔离电路设计与高可靠性电子系统（如开关电源、汽车电子、工业自动化控制）中，光电耦合器（简称光耦）是实现信号隔离与传输的关键元件。而在光耦的所有关键性能参数中，电流传输比（CurrentTransferRatio，简称CTR）无疑是最核心的指标之一。

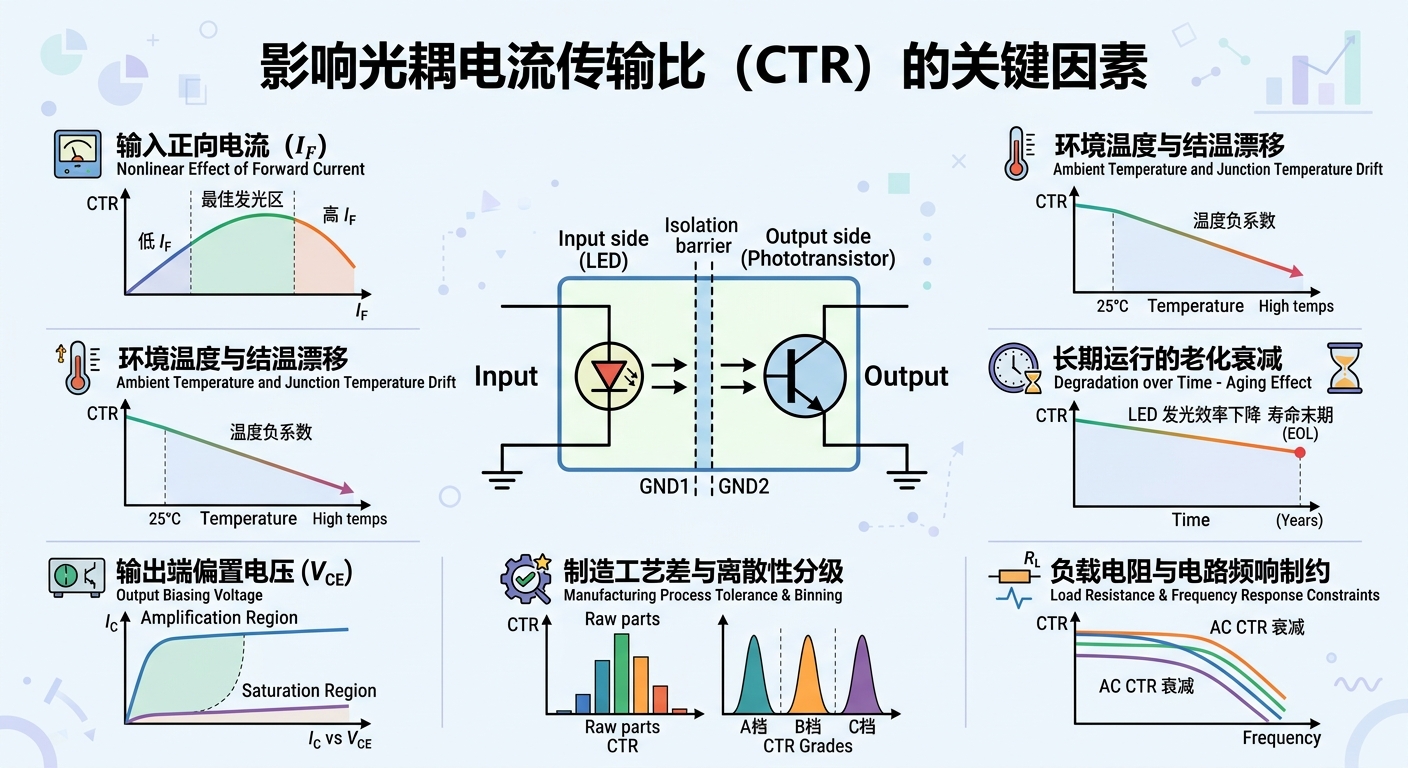

CTR的定义为光耦输出端集电极电流与输入端LED正向驱动电流的比值，通常以百分比表示。在理想状态下，设计者希望CTR是一个恒定不变的常数，但在实际应用中，CTR却表现出强烈的非线性与动态漂移特性。如果工程人员在设计反馈回路或信号传输路径时忽略了CTR的波动，极易引发信号失真、响应迟缓、甚至系统在高温或长期运行后失效崩溃。要实现高稳定性的电路设计，必须深刻理解并全面掌握影响光耦CTR值的六大关键因素。

一、输入正向驱动电流的非线性效应

输入正向电流是决定当前CTR最直接的参数，且两者之间呈现非线性的曲线关系，而非简单的线性对应。

在低电流区域，当输入电流非常小时，发光二极管（LED）内部的发光效率受复合机制限制较大幅度下降，致使发出的光子数量严重不足。此时光电晶体管吸收到的光能极有限，导致输出电流不成比例地偏低，CTR处于较低水平。

随着输入电流增加到器件的典型工作区间（通常在几毫安到十几毫安之间），LED的发光效率达到顶峰，光电晶体管也工作在增益最佳区，CTR值提升至峰值。

然而，当输入电流继续增大并趋于饱和时，LED的发光效率因发热与热载流子效应出现倒退；同时输出端光电晶体管进入饱和区或高注入状态，电流增益明显下降，最终导致CTR值随着输入电流的过大而反向降低。因此，在设计中将输入电流偏置在CTR曲线的最佳平台区是确保传输效率的关键。

二、环境温度与结温漂移

光耦内部由发光二极管和光电探测器共同构成，这两类半导体元件都具有强烈的温度敏感性，共同导致CTR具有明显的温度负系数倾向。

首先，LED的量子效率随温度升高而下降。环境温度或芯片结温升高时，在相同驱动电流下，LED发出的光通量显著减少。

其次，虽然光电晶体管本身的电流放大倍数随温度升高可能略有增加，但这不足以弥补LED光输出急剧下降带来的损失。

综合效应表现为：在高于室温25摄氏度的环境下，温度每升高，CTR值便会发生不同程度的衰减。在高温工业环境（如85摄氏度至125摄氏度）下，CTR值可能降至常温值的50%至70%。设计者在计算回路增益裕度时，必须引入高温下的衰减系数。

三、长期运行中的LED光效老化衰减

光耦合器在长期连续工作后，CTR值不可避免地会随时间出现逐渐下降的现象，这种现象被称为光耦老化。

老化的根源在于输入端LED材料的物理退化：在长期电流冲击与热应力下，LED发光结区会产生晶格缺陷，导致非辐射复合中心增多，LED的发光效率随工作时间延长而逐年递减。

影响老化的两大主因是平均驱动电流的大小与工作结温的高低。长时间在极限电流或高温下运行的光耦，其CTR衰减速度将指数级加快。针对需要5到10年长期可靠运行的产品，工程设计必须按照光耦使用寿命末期的最小CTR（通常按原始CTR的50%到80%降额）来进行极限计算。

四、输出端偏置电压与工作状态

输出端光电三极管的集电极-发射极电压直接决定了其工作状态（放大区或饱和区），进而深刻影响测得的CTR值。

在线性放大区，当集电极-发射极电压较高（如5V以上）且未进入饱和状态时，光电晶体管具有较高的集电极响应度，此时测得的CTR较大且能较真实地反映器件的电-光-电转换能力。

在深饱和区，当集电极电流受到外部负载电阻限制，导致集电极-发射极电压降低至饱和压降（如0.2V至0.4V）时，光电晶体管的放大能力受到抑制，实际输出的集电极电流远小于放大区理论值。在此状态下算得的表观CTR会大幅下降。在进行参数对比或电路计算时，必须确认所引用的CTR规格是在何种电压条件下测得的。

五、制造工艺偏差与离散性分级

光耦合器在生产过程中，由于发光二极管外延片的均匀性控制、光电晶体管掺杂浓度控制以及内部光学偶合介质的包封对准精度存在微小偏差，导致同一批次产线上下来的光耦，其CTR值呈现极宽的离散分布。

通用型光耦（如PC817系列）在未细分等级时，CTR的整体分布范围可能跨越50%到600%。为了满足不同电路对增益一致性的需求，厂商通常按CTR范围进行等级筛选分级（如A档80%至160%、B档130%至260%、C档200%至400%）。电路设计时选错档位会导致回路控制失调。

六、负载电阻与电路频响制约

虽然负载电阻本身不改变光耦内部的物理增益，但它通过影响输出端压降及响应速度，间接改变了实际电路中的有效CTR表现。

较大的负载电阻极易使输出晶体管在很小的驱动电流下便快速拉低输出电压进入饱和状态，使实际表现出的CTR被提前限幅。此外，负载电阻与光电晶体管结电容构成了低通滤波器。在高速信号传输中，过大或不匹配的负载会限制系统的动态响应，导致高频下的交流CTR发生严重衰减。

总结来看，光耦的电流传输比CTR绝不是一个静止不变的标称数值，而是由驱动电流、环境温度、运行时间（老化度）、偏置电压、制造工艺离散性以及外部负载电阻共同作用的动态变量。在高质量的电子工程设计中，应当采用最坏情况设计法预留足够的增益余量，合理设定驱动电流区间，并优先选用分档明确的高性能光耦，以确保系统在整个生命周期内稳定可靠。
