CM1033保护芯片完整解读：特点、抄电路图、pin兼容、+充电电路

一、CM1033 产品介绍与特点

CM1033采用SOP8封装，是一款专用于三节可充电锂离子/锂聚合物电池组的保护IC。芯片集“高精度过压充电保护、过压放电保护、过流充电保护、过流放电保护（一级/二级）、电池短路保护”多重保护于一体。芯片实时监测三节电池的电压以及充放电电流，当任何一项参数超过阈值时，立即控制外围充放电MOS关断，切断充电或放电回路，保护电池安全。

CM1033 核心特点一览：

（1）高精度过充阈值 4.250V ±25mV（每节），与PW7126完全一致；

（2）高精度过放阈值 2.700V ±50mV（每节）；

（3）两级过流放电保护（一级0.1V延迟1.0s，二级0.2V延迟128ms）；

（4）过流充电保护阈值 -0.050V ±10mV；

（5）支持电池短路保护；

（6）低功耗设计：供电电流仅 8μA，低功耗待机仅 3.2μA；

（7）支持内建MOS驱动能力，可并联多颗MOS提升过流阈值；

（8）高静电ESD保护8kV以上（HBM），工业环境可靠性强；

（9）SOP8封装，与PW7126引脚共容，支持0V充电禁止；

（10）支持3.5V~25V宽工作电压范围。

CM1033 典型应用场景：

电动工具、3S便携吸尘器、玩具遡控飞机、小型充电宝、3S便携医疗仪器、小型充电醒适器、手电钻/电动螺丝刀、3S头箱、照明手电筒、小型无频处理器、行车记录仪后备、UPS后备供电等。

二、CM1033 与 PW7126 pin-to-pin 兼容对比

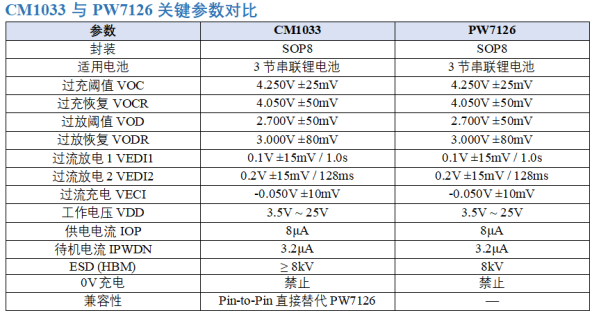

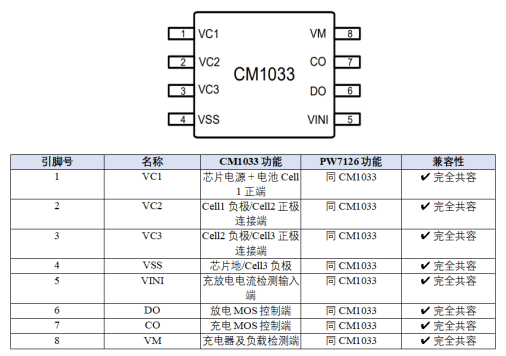

CM1033采用SOP8封装，引脚定义与PW7126完全一致，可实现Pin-to-Pin无缝替代。已有的PW7126方案PCB无需任何修改即可直接插上CM1033，降低升级成本、缩短产品升级周期。

PW7126典型电路方案

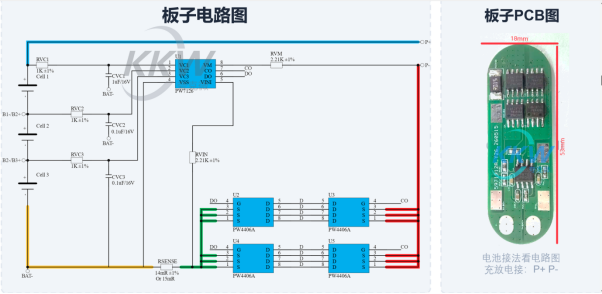

方案一：过流电流: 4A，持续电流3A保护板

方案二：过流电流: 7A，持续电流6A保护板

方案三：过流电流: 7A，持续电流6A保护板，带被动均衡

三、PW7126/CM1033 与充电电路方案典型电路

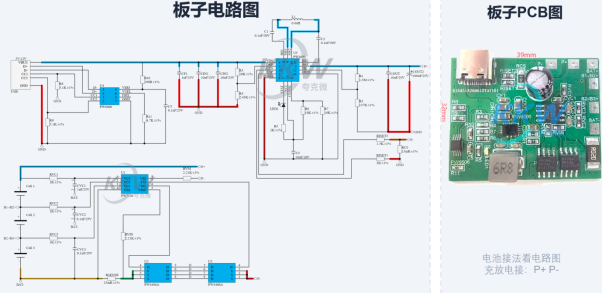

锂电池充放电保护电路PW7126  +5V2A异步升压充电管理电路二合一PW4053A-N

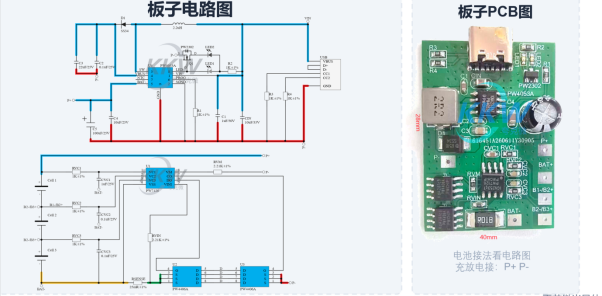

锂电池充放电保护电路PW7126  +5V3A异步升压充电管理电路二合一PW4053A

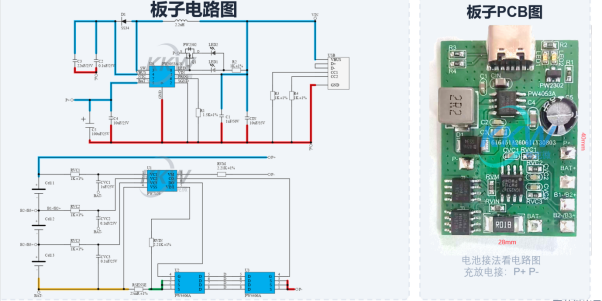

锂电池充放电保护电路PW7126  +5V2A和9V2A和12V2A输入同步升降压充电管理电路二合一PW4000

锂电池充放电保护电路PW7126  +15V-24V异步降压充电管理电路二合一PW4243
