EtherNet/IP 转 Modbus TCP｜总线协议兼容改造港口异构工控设备组网

一、项目概况

本次项目落地东部沿海万吨级通用货运港口散货作业区，主要承担煤炭、砂石、矿石、粮食等大宗散装物料的卸船、皮带输送、堆料取料、装车外运全流程作业，整套输送系统由数十条长距离皮带输送机、堆取料机、卸料小车、滚筒张紧机构构成，是港口货物中转的核心重载设备集群。港口散装输送系统具备长距离重载运行、全天候露天作业、粉尘大、温湿度变化剧烈、设备集群分散布置、多皮带联锁启停的运行特征，同时港口调度中心需要依据皮带负载、运行电流、皮带速度、滚筒温度、跑偏故障、堵料信号实现集中管控与安全联锁保护。

现场全部皮带机、堆取料机驱动单元统一选用罗克韦尔AB PowerFlex755大功率变频器作为现场EtherNet/IP从站设备，依托原生EtherNet/IP工业总线协议实时上传运行转速、输出电流、母线电压、模块温度、过载告警、皮带跑偏联动信号、堵料故障代码、制动状态等运行数据，同时接收主控系统下发的调速、启停、紧急制动、故障复位等控制指令。整套散装物料输送全线的时序联锁、多皮带顺序启停、负载自适应调速、故障急停保护、分区调度管控由三菱Q系列PLC作为Modbus TCP主站完成集中逻辑管控，上位配套厂区SCADA集中监控平台、港口生产MES调度系统、港口工业物联网综合管理平台，实现输送设备远程可视化监控、故障实时告警、输送产能统计、设备运维台账自动生成。

原有变频设备EtherNet/IP总线与三菱Q系统Modbus TCP协议天然异构，不存在原生数据互通机制，变频器仅能就地面板操作与本地信号反馈，中控系统无法实现闭环调速与集中联锁管控。项目部署塔讯TX181-RE-RE-TCP/EIM智能网关作为通讯中转硬件，依靠核心协议转换技术搭建双向数据传输通道，该产品同时兼具工业网关、物联网网关、智能网关、数据采集器多重属性，完成现场设备数据采集、报文解析转发、网络安全隔离、边缘数据预处理工作，补齐港口散货输送系统数字化管控短板，升级整套港口工业自动化管控体系，打通现场OT控制网络与上层IT管理网络的数据交互壁垒。

二、塔讯TX181-RE-RE-TCP/EIM网关功能介绍

塔讯TX181-RE-RE-TCP/EIM工业网关属于工业级协议转换智能网关、工业网关、数据采集器，依托总线协议解析封装技术，本项目内工作模式固定为：EtherNet/IP网络侧作为扫描器（主站），主动轮询现场全部PowerFlex755变频EtherNet/IP从站设备；Modbus TCP网络侧作为Modbus TCP服务端（从站），被动响应三菱Q系列PLC、SCADA、MES等Modbus TCP主站的读写指令。

网关配置两组完全独立电气隔离以太网接口，物理分割港口现场输送设备控制网与中控调度管理网，杜绝现场大功率变频启停产生的网络广播风暴、电磁串扰侵入中控系统；内置专属边缘数据清洗算法，针对港口现场重载设备启停产生的瞬时电流冲击、杂波干扰数据进行过滤降噪，保证上传至PLC的运行参数真实有效。设备自带断线缓存、断点续传、硬件级故障自诊断功能，在网络短时波动、瞬时断电场景下自动留存变频器故障记录、运行工况数据，不会造成生产数据丢失。硬件工作温度区间覆盖-45℃~85℃，支持标准DIN导轨式安装，防尘壳体结构适配港口露天高粉尘、高湿度、昼夜温差大的恶劣工况，单台网关最大支持126台EtherNet/IP从站同时接入，可满足港口多组皮带变频集群集中采集需求，双向无损完成EtherNet/IP生产者/消费者报文与Modbus TCP标准寄存器数据互相转换，是港口场景下工业自动化与工业物联网OT/IT深度融合的核心硬件枢纽。

在数据分区管理层面，网关将变频器运行状态、电气参数、故障代码映射至Modbus只读输入寄存器；将PLC下发的调速数值、启停指令、故障复位、制动锁定指令分配至独立可写保持寄存器，读写区域逻辑隔离，杜绝重载输送工况下指令误下发、数据篡改风险，保障散装物料输送设备运行安全。

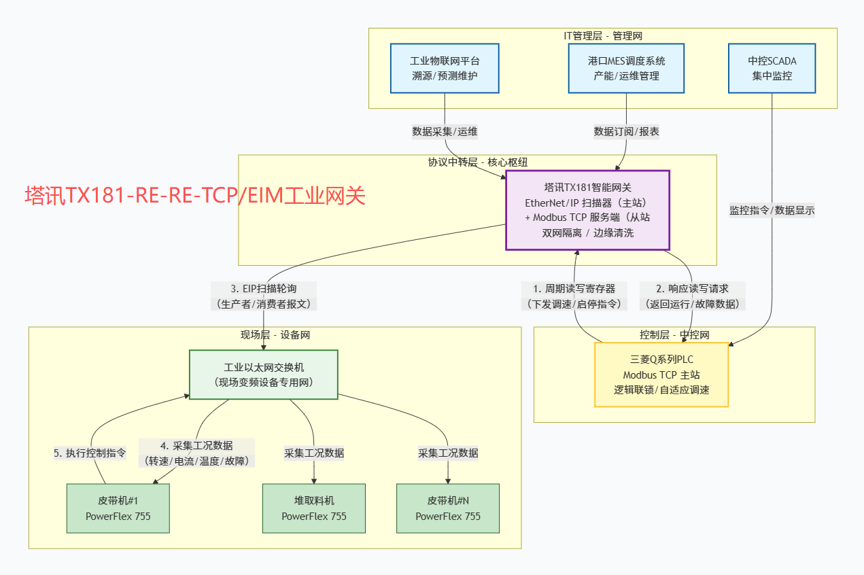

三、系统结构拓扑说明

四、项目原有痛点

总线协议异构形成硬性数据孤岛：现场PowerFlex755变频器统一采用EtherNet/IP总线通讯，三菱Q系列PLC原生基于Modbus TCP协议开发，两类总线协议无官方兼容方案，中控PLC无法采集皮带负载、转速、温度等实时数据，也不能根据来料量自适应调节皮带运行速度，整套输送系统长期处于开环运行状态，能耗浪费严重。

现场故障发现滞后，极易引发堵料、皮带撕裂安全事故：变频器过载、滚筒过热、皮带堵转等故障仅在设备本地面板报警，中控调度无实时弹窗提醒，运维人员依靠定点巡检排查问题，故障处置滞后极易造成物料堆积堵料、皮带磨损撕裂，带来高额的设备维修成本与码头货物转运延误损失。

传统改造方案成本高昂且停工损失巨大：若选择批量更换变频器通讯模块或者替换整套三菱主控系统，整体硬件改造费用高达24万元以上，且港口散货输送系统需要全天候不间断作业，全线停机改造会直接造成船舶滞港、装卸赔付，单日直接经济损失超15万元，改造落地可行性极低。

生产数据无法归档，不满足港口数字化管理要求：皮带输送量、设备运行时长、故障频次、能耗数据无法自动上传MES与工业物联网平台，全部依靠人工纸质记录台账，数据真实性、连续性较差，无法完成设备运维分析、产能核算、能耗优化等精细化管理工作。

现场恶劣工况造成数据信号不稳定：港口区域大功率变频设备密集、露天环境多粉尘潮湿，无隔离组网模式下高频电磁干扰频繁引发数据跳变、通讯瞬时掉线，PLC采集数据失真，偶发皮带误停机、误调速问题，干扰码头正常装卸作业。

PLC运算负荷偏高，系统运行稳定性差：未经预处理的原始电流、电压杂波数据全部直接上传PLC，大量无效数据占用控制器运算资源，长期高负荷运行会增加PLC死机、程序卡顿的概率，给港口连续生产埋下隐患。

五、整体解决方案

项目确定采用“原有全部设备保留、利用码头定期维保窗口施工、无侵入轻量化升级”方案，依托塔讯TX181智能网关、工业网关完成跨协议互通，搭配数据采集器的数据预处理能力，全方位解决港口散装输送系统现存各项痛点，整套方案分为五大实施模块：

现场硬件组网部署：在港区集中电气控制柜导轨位置固定安装TX181网关，匹配港口稳压24V工业电源供电，采用双层屏蔽防水工业网线分别组网。EIP通讯线路接入现场变频设备交换机，覆盖全部皮带驱动变频器；Modbus通讯线路接入三菱Q PLC中控交换机，两段网络物理隔离，网线屏蔽层统一接地处理，抵御港口复杂电磁与潮湿环境干扰。

网关精细化组态配置：登录网关WEB管理界面，开启EtherNet/IP主站扫描模式，导入PowerFlex755官方EDS配置文件，批量录入转速、电流、母线电压、模块温度、故障字、制动状态等采集点位，完成EIP点位与Modbus寄存器一对一精准映射，严格区分只读监测区与控制写入区；开启数据滤波、断线缓存、心跳检测、超时重传机制，适配港口重载工况的数据稳定传输需求。

三菱Q PLC程序适配开发：使用GX Works2软件新增Modbus TCP客户端通讯子程序，周期读取网关寄存器数据并完成物理量换算，在原有输送联锁程序基础上新增负载自适应调速逻辑，根据皮带实际负载自动匹配运行转速；新增多级故障联锁程序，检测到过载、超温信号立刻执行皮带停机、声光报警动作，原有皮带顺序启停、安全保护核心程序不作修改，改造风险可控。

港口数字化运维平台对接：网关发挥数据采集器核心价值，在完成与PLC数据交互的同时，将所有设备运行数据、故障记录、能耗数据同步上传港口MES调度系统与工业物联网管理平台，自动绑定作业班次、输送物料吨位、设备编号，生成自动化运维报表、能耗统计报表，实现输送全流程数据可查询、可溯源、可分析。

工控网络安全优化加固：依托网关双网口硬件隔离特性分隔控制网与管理网，配置固定IP访问白名单，关闭网关闲置通讯端口，阻挡外网非法访问与工控病毒横向扩散；依靠网关边缘清洗功能过滤无效干扰数据，降低三菱PLC运算负荷，提升整套工业自动化控制系统长期运行稳定性。

六、项目落地实施全过程

阶段1：施工前期资料摸排与方案设计

项目技术人员进驻港区各个皮带廊道、堆取料机控制室，逐一统计所有PowerFlex755变频器IP地址、通讯标签点位、故障点位清单，梳理三菱Q PLC内部空余寄存器地址、通讯资源占用情况；结合港区控制柜布局绘制柜内布线图纸、全网拓扑图纸。统计网关、屏蔽网线、防水接线端子等所有辅材并完成入库质检，结合港口作业计划，选定月度固定设备维保窗口开展施工调试，全程避开船舶集中装卸作业时段，编制施工风险预案、断电作业规范，完成全员技术交底工作。

阶段2：硬件接线与物理组网施工

利用港区月度维保6小时停机窗口期开展硬件施工作业，将TX181网关固定安装在控制柜标准DIN导轨，做好防尘防水包裹处理，接入稳定24V直流电源并规范线号标识。敷设防水双层屏蔽网线分别对接EIP变频网络、Modbus中控网络，线缆沿桥架规整布设，远离大功率动力电缆，所有屏蔽层单点接地处理。施工完成后逐段检测线路通断、接地电阻、端子紧固情况，排查短路、虚接隐患，确保硬件组网符合港口户外工控施工规范要求。

阶段3：网关WEB界面参数组态调试

调试电脑接入网关专用调试端口，登录内置WEB管理页面，依次完成EtherNet/IP主站参数配置、EDS文件导入校验、多台变频器扫描列表添加，配置对应数据采集周期；配置Modbus TCP从站通讯参数，匹配三菱PLC通讯参数，完成采集数据、控制指令的寄存器分区映射。开启通讯心跳检测、断线缓存、多级数字滤波、超时重传功能，现场模拟变频器过载、网络闪断工况，验证数据采集精度、指令下发响应速度，优化滤波参数消除现场电磁带来的数据跳变问题。

阶段4：三菱Q PLC通讯程序编写与现场联调

工程师在GX Works2软件中编写Modbus TCP客户端通讯子程序、数据解析换算程序，将寄存器原始数值换算为实际转速、电流、温度等物理参数；搭建皮带负载自适应调速逻辑、故障停机联锁逻辑。现场模拟堵料、滚筒超温、皮带跑偏等异常工况，校验PLC接收告警信号、下发停机制动指令的及时性与准确性，多次调试联动时序，保证多段皮带启停顺序符合安全规范，原有成熟输送控制逻辑完整保留，无工艺改动风险。

阶段5：96小时满载带料连续试运行测试

组态与程序调试完毕后，先执行24小时空载试运行，监测网关通讯时延、链路在线率、数据丢包率、PLCCPU负载状态；后续72小时配合港口真实砂石、煤炭装卸作业开展满载试运行，全程记录皮带调速精度、故障告警响应速度、数据上传完整性，根据现场实际工况微调网关刷新周期与滤波参数。同步对接中控SCADA画面、港口MES、工业物联网平台，核对实时曲线、故障弹窗、自动报表、台账归档全部功能正常稳定。

阶段6：项目竣工验收 + 现场运维培训

汇总96小时试运行全部监测数据、通讯日志、故障测试记录，出具系统稳定性检测报告、能耗优化分析报告、安全联锁验证报告，完成项目整体竣工验收。面向港区电气运维班组、调度人员开展实操培训，内容包含网关日常状态查看、常规通讯故障排查、组态文件备份还原、数据报表导出方法等实操内容。交付全套施工图纸、组网拓扑、网关组态备份、PLC程序源码、运维操作手册，项目正式交付港区常态化运行。

七、项目实施前后数据对比表

八、应用落地实际效果

项目依托塔讯TX181网关强大的协议转换、边缘数据处理能力，彻底打通港口散装物料输送系统EtherNet/IP变频设备与Modbus TCP架构三菱Q PLC的通讯壁垒，构建起整套闭环式工业自动化管控体系，落地的安全、经济、数字化价值十分突出。

在设备安全管控层面，实时采集变频器各项运行参数，系统提前预判过热、过载隐患，配合自动联锁停机机制，从源头规避皮带撕裂、物料堆积堵料等重大设备事故，大幅降低港区设备维修费用与货物转运延误赔付成本，港口散装输送作业安全性得到本质提升。

在节能降耗生产层面，依托负载闭环调速模式，皮带系统不再恒定高速运转，匹配实时物料流量自动调节运行转速，长时间运行下港区整体电费支出显著下降，落实港口绿色低碳运营管理要求。

在数字化管理层面，网关作为核心物联网网关、数据采集器，将全系统设备运行数据统一推送至港口MES调度系统与工业物联网平台，自动形成班次输送产能、设备故障台账、月度能耗分析报表，摒弃人工纸质记录模式，数据真实可追溯，便于管理人员开展设备预测性维护、产能调度优化，提升港口整体运营管理精细化水平。

在系统稳定运行层面，网关双网硬件隔离搭配多级滤波机制，完美适配港口粉尘大、高湿、电磁干扰复杂的恶劣露天工况，项目投运至今通讯链路零中断，整体数据丢包率低于0.01%，网关宽温运行特性适配一年四季温差变化，整套控制系统常年稳定运行，运维人员日常巡检工作量大幅缩减。全程采用无侵入改造方案，无需改动港口原有成熟输送工艺逻辑，改造风险低、落地周期短，适配港口连续作业的生产属性。

九、项目总结

港口散装物料输送系统属于大宗物流基建核心装备体系，行业内普遍存在现场驱动变频设备选用EtherNet/IP总线、中控主控PLC采用Modbus TCP协议的异构组网现状，不同总线协议带来的数据孤岛、工艺开环、安全管控薄弱、数字化落地困难，是国内各大货运港口智能化升级的共性痛点。传统硬件替换改造方案投入成本高、长时间停产会引发巨额的船舶滞港损失，完全不符合港口不间断装卸作业的运营特点。

本项目采用塔讯TX181智能网关、工业网关轻量化改造方案，在不更换现场设备、不修改核心输送安全逻辑、不停产作业的前提下，依靠高效协议转换技术完成跨协议双向数据互通，实现输送设备安全联锁升级、系统节能降耗、生产数据全程溯源、运维管理数字化四大核心价值，夯实港口现场OT控制网络与上层IT管理平台融合的工业物联网数据底座。

该改造方案环境适配性强、运行可靠性高、复制落地成本低，可广泛应用于干散货码头、矿石中转码头、粮食码头、热电厂输煤皮带等各类散装物料输送场景，是港口行业低成本、低风险完成工业自动化智能化升级改造的优质解决方案，具备广阔的行业推广价值与工程复用价值。
