EtherNet/IP转Modbus TCP协议转换｜宝德阀岛对接三菱FX5U PLC制药方案

一、项目概况

食品制药行业是关乎民生健康的刚需高端制造赛道，具备生产工艺严苛、无菌洁净要求高、生产数据可追溯、设备运行稳定性要求极致等行业特性。随着药企GMP认证升级、食品安全生产监管体系日趋完善，传统人工辅助灌装、半自动化产线已无法满足批量标准化生产、无菌洁净管控、工艺数据全程溯源的行业刚需，无菌灌装、精准配料、自动化流水线作业成为行业标配。本项目落地华南大型生物制药企业口服液无菌灌装车间，产线涵盖洗瓶、烘干灭菌、精准配料、无菌灌装、压盖封口、灯检分拣、成品输送全流程自动化工序，主要用于医用口服液、保健饮品的规模化标准化生产，全程要求密闭无菌作业、流体压力精准控制、阀组动作时序严格匹配。

本无菌灌装产线流体控制、气动执行、介质通断、压力调节核心设备全部采用宝德Burkert EtherNet/IP协议阀岛作为现场从站设备，该阀岛专为食品制药洁净工况设计，原生搭载EtherNet/IP工业总线协议，可精准控制灌装阀体开合、介质流量、管路压力、气动气缸动作，同时实时上传阀组工作状态、管路压力值、故障报警、密封异常、时序错位等核心工艺数据，是无菌灌装工艺精度与生产安全的核心执行单元。整条灌装产线的时序逻辑控制、工序联锁、流水线启停、异常保护管控由三菱FX5U系列PLC作为Modbus TCP主站统筹调度，上位搭载工控机WinCC SCADA监控系统、制药MES溯源管理系统、厂区工业物联网监管平台，实现灌装工艺全流程可视化、数字化、可溯源管控，满足GMP合规生产要求。

现场存在典型的异构总线通讯壁垒，宝德Burkert阀岛默认采用EtherNet/IP总线通讯，而三菱FX5U PLC主控系统核心交互协议为Modbus TCP，两类主流工业总线协议无原生兼容通道，设备之间形成数据孤岛，无法实现工艺联动闭环。为解决行业共性组网难题，项目部署塔讯TX181-RE-RE-TCP/EIM智能网关，依托设备核心协议转换能力，构建EtherNet/IP主站转Modbus TCP从站的双向通讯链路，实现阀岛设备与主控PLC的实时数据交互。该设备作为工业级工业网关、物联网网关、数据采集器，兼顾现场数据采集、指令转发、网络隔离、边缘数据预处理功能，全面升级灌装车间工业自动化管控体系，补齐制药行业数字化溯源短板，助力企业合规生产、提质降耗。

二、塔讯TX181-RE-RE-TCP/EIM协议转换网关功能简介

本项目采用的TX181-RE-RE-TCP/EIM工业智能网关严格匹配项目专属通讯架构，固定工作模式为EtherNet/IP主站、Modbus TCP从站，高度适配食品制药无菌灌装产线高精度、高稳定、高合规性的生产工况，是打通宝德阀岛集群与三菱FX5U主控系统的核心中转硬件。

在EtherNet/IP通讯链路中，网关作为主动扫描主站，可连续轮询灌装车间多组宝德Burkert阀岛集群，自动加载阀岛专用EDS配置文件，精准解析EtherNet/IP私有报文，批量采集阀体开合状态、管路介质压力、实时流量、阀组故障代码、密封泄漏告警、动作时序偏差、设备运行温度等关键工艺数据。针对灌装车间高频阀体启停产生的瞬时数据波动，网关内置边缘数据清洗与多级滤波算法，自动剔除无效杂波数据，保障制药工艺数据的精准性与稳定性，完全满足GMP数据采集精度要求。同时支持多阀岛设备点位批量映射，可实现整条灌装线流体控制设备的集中采集与统一管控。

在Modbus TCP通讯链路中，网关模拟标准Modbus从站设备，被动响应三菱FX5U PLC（Modbus TCP主站）的读写指令。网关内部完成精细化寄存器分区管理，将阀岛实时状态、工艺参数、故障信息等监测数据映射至只读输入寄存器，将PLC下发的阀体启停、流量调节、压力校准、故障复位、工序联锁锁定等控制指令分配至可写保持寄存器，读写区域物理隔离，彻底杜绝数据冲突、指令误触发问题，保障无菌灌装工艺时序精准、动作可靠。

硬件层面搭载双路独立电气隔离以太网接口，实现现场阀岛设备控制网与中控PLC管理网的物理隔离，有效阻挡网络广播风暴、工控病毒横向扩散，筑牢制药车间工控网络安全防线。设备支持-45℃~85℃宽温运行，防尘防潮结构适配洁净车间恒温恒湿、无菌无尘的工况，导轨式轻量化安装不占用洁净车间有效空间。自带断线缓存、断点续传、通讯心跳检测功能，短时网络波动时可完整留存灌装工艺数据与故障记录，杜绝合规数据丢失。该网关集协议转换、高精度数据采集、边缘预处理、网络安全隔离于一体，是制药行业工业物联网OT/IT融合、合规化数字化生产的核心硬件载体。

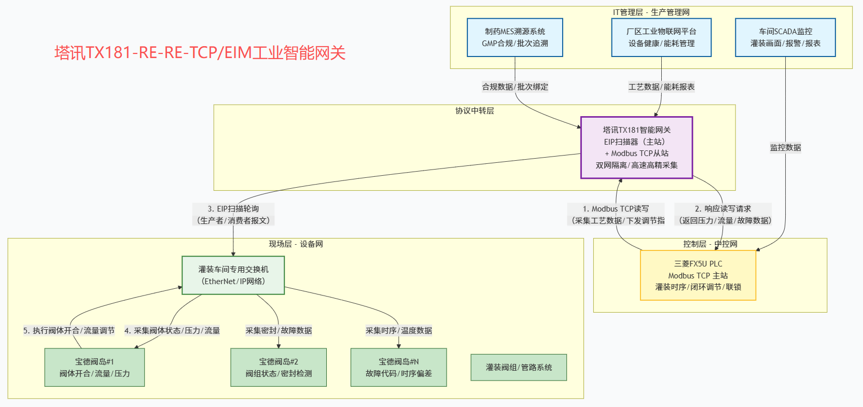

三、系统结构拓扑说明

四、项目原有痛点

总线协议异构，工艺闭环完全断裂。宝德Burkert阀岛采用EtherNet/IP专用总线协议，三菱FX5U PLC基于Modbus TCP协议开发，两类工业总线无原生互通方案，原厂无适配驱动模块。改造前PLC无法实时获取阀组压力、流量、动作状态，无法根据灌装容量、介质压力动态调节阀体开度，灌装精度完全依赖设备出厂固定参数，极易出现灌装量偏差、液位不均问题，产品合格率难以保障。

工艺数据缺失，无法满足GMP溯源合规要求。食品制药行业强制要求生产全流程工艺数据留存、可追溯、可复盘。改造前阀岛核心灌装工艺数据无法上传MES系统与工业物联网平台，生产批次与设备运行数据无法绑定，出现产品质量偏差时无法溯源工艺异常节点，GMP审核时常出现数据缺失问题，存在合规处罚风险。

故障响应滞后，易引发批量质量事故。阀组密封泄漏、管路压力异常、阀体卡滞、动作时序错位等故障仅能在设备本地显示，中控SCADA系统无实时告警。运维人员无法及时发现异常，极易造成药液泄漏、灌装缺量、交叉污染等问题，引发批量产品报废，给企业带来严重的物料损耗与品牌损失。

人工调试繁琐，生产柔性极差。不同规格口服液、保健饮品的灌装容量、压力参数不同，改造前每次换产均需要人工现场逐组调试阀岛参数，单次换产调试耗时1-2小时，换产效率极低，无法适配多品种、小批量的柔性生产需求，产线稼动率偏低。

传统改造方案成本高、停产风险大。若采用更换阀岛Modbus通讯模块、替换主控PLC的改造方式，全线改造成本超12万元，且需要全线停机施工3天以上，制药产线无菌环境重启、灭菌耗时久，不仅改造成本高昂，还会造成大量产能损失与无菌环境破坏风险。

无数据预处理能力，系统运行负荷高。原有设备无数据过滤机制，阀体高频启停产生的杂波数据直接接入控制系统，导致PLC运算负荷偏高，偶发数据跳变、工艺时序错位问题，影响灌装精度与生产稳定性。

五、整体解决方案

本项目采用“原有设备全保留、非侵入式轻量化升级”方案，依托塔讯TX181智能网关完成跨总线协议数据互通与精准数据采集，全程不改动核心灌装工艺逻辑、不破坏车间无菌环境，低成本解决制药产线通讯孤岛与合规性难题，具体方案分为五大模块：

洁净车间硬件组网部署。在灌装车间洁净控制柜空余导轨安装TX181-RE-RE-TCP/EIM工业网关，接入稳定24VDC净化电源，采用食品级双层屏蔽工业网线布线。网关EIP端口接入阀岛设备专用交换机，覆盖全线宝德阀岛集群；Modbus TCP端口接入三菱FX5U中控交换机，两段网络物理隔离、独立网段划分，杜绝网络干扰与交叉感染风险，适配无菌洁净工况。

网关高精度参数组态。网页端登录网关管理界面，启用EtherNet/IP主站扫描模式，导入宝德阀岛专用EDS文件，批量采集阀体状态、管路压力、灌装流量、故障代码、时序偏差等核心合规数据。完成EIP数据与Modbus寄存器一对一精准映射，严格区分只读监测区与可写控制区，配置高精度数据滤波、断线缓存、50ms高速刷新机制，适配制药高精度工艺采集需求，保障数据合规有效。

FX5U PLC程序适配开发。利用GX Works3软件编写Modbus TCP客户端通讯子程序，周期读取网关寄存器内阀岛工艺数据，完成物理量精准换算。新增灌装闭环调节逻辑，PLC根据实时流量、压力数据动态调节阀体开度与开合时序，实现精准定量灌装；配置故障联锁保护机制，阀组泄漏、压力异常时立即停机锁机、触发声光告警，杜绝批量不良品产生。原有核心灌装工艺程序完全保留，仅新增通讯与优化逻辑。

物联网合规数据溯源体系搭建。网关充分发挥数据采集器核心作用，在完成PLC实时交互的同时，将全线灌装工艺数据加密同步上传厂区工业物联网平台与制药MES系统，自动绑定生产批次、生产日期、设备编号，生成可溯源工艺台账、设备运行报表、质量检测数据，完全满足GMP审核、食品药品监管溯源要求。

工控网络安全与洁净环境优化。依托网关双网口硬件隔离能力，分隔设备控制网与管理网，设置IP访问白名单，仅放行FX5U固定IP访问设备，关闭闲置通讯端口。同时优化数据传输机制，过滤无效冗余数据，降低PLC运算负荷，提升整套工业自动化系统的运行稳定性与安全性。

六、项目实施全过程

阶段一：前期摸排与无菌施工方案设计。全面统计全线宝德阀岛IP地址、工艺点位、时序参数，梳理三菱FX5U PLC通讯资源与空余寄存器，绘制洁净车间柜内布线图纸。结合制药产线生产特性，利用月度无菌维保短窗口期施工，全程规避量产时段，杜绝无菌环境污染与产能损失，完成网关、屏蔽网线、洁净配件的备货与无菌消杀处理。

阶段二：无菌环境硬件安装布线。在车间停机消杀完成后，快速完成TX181网关导轨固定、净化电源接线，敷设无菌屏蔽网线，分别对接EIP设备网与Modbus中控网，所有线路接口做密封防尘处理，屏蔽层单点可靠接地。施工完成后再次消杀控制柜，确认硬件供电正常、链路通畅，无粉尘杂物残留，符合洁净车间生产标准。

阶段三：网关组态与精准点位调试。调试设备无菌消杀后接入网关调试端口，逐项配置EIP主站扫描列表、EDS文件校验、多设备数据映射关系，设置Modbus从站通讯参数、心跳检测、超时重传机制。现场模拟阀体卡滞、压力异常、泄漏故障，验证网关数据采集精准性与指令转发有效性，微调滤波参数，彻底消除数据跳变问题，保障工艺数据高精度采集。

阶段四：PLC通讯程序与工艺闭环联调。编写Modbus TCP通讯解析程序、灌装精度闭环调节程序、故障联锁告警程序，保留原有成熟灌装工艺逻辑。现场模拟不同规格产品换产、压力波动、阀体异常场景，测试PLC动态调节、故障锁机、声光告警功能，验证灌装量精度、工序时序匹配度，确保产线工艺稳定、合规可控。

阶段五：72小时无菌满载试运行测试。空载无菌运行24小时，监测通讯稳定性、数据精度、链路连通性；开启满负荷量产灌装作业，连续运行48小时，实时记录灌装精度、设备故障率、数据溯源完整性，微调网关刷新周期与调节参数。对接SCADA监控画面、MES溯源系统、工业物联网平台，核验数据实时上传、批次绑定、报表归档全部合规有效。

阶段六：验收交付与运维培训。出具系统稳定性报告、工艺精度优化报告、合规数据溯源报告，通过厂区GMP内审验收。对车间运维、质检人员开展网关日常巡检、故障排查、组态备份、数据导出等实操培训，交付全套无菌施工图纸、网关组态文件、PLC程序备份，项目正式常态化投产。

七、项目实施前后效果对比

八、应用落地实际效果

项目依托塔讯TX181-RE-RE-TCP/EIM网关强大的协议转换与高精度数据采集能力，彻底解决宝德EtherNet/IP阀岛与三菱FX5U Modbus TCP主控的通讯壁垒，构建起制药灌装产线全闭环工业自动化工艺管控体系。通过实时压力、流量数据动态调节阀体动作，灌装精度大幅提升，彻底解决灌装偏差、液位不均等质量问题，产品不良率大幅下降，每年为企业节省大量物料报废成本。

网关作为核心物联网网关，实现阀组泄漏、压力异常、时序错位等故障的实时告警与快速处置，杜绝批量质量事故与药液浪费，保障无菌灌装工艺安全可控。同时，网关以专业数据采集器身份完成全线工艺数据的精准归集，同步上传工业物联网平台与MES溯源系统，实现每一批次产品生产工艺、设备状态、运行参数的全程可追溯，完美契合GMP生产合规要求，彻底消除行业监管审核风险。

远程参数一键切换功能大幅提升产线柔性生产能力，多规格产品快速换产成为常态，产线稼动率显著提升。网关工业级防尘、防潮、高稳定特性完美适配制药无菌洁净工况，投运以来通讯零中断、数据丢包率低于0.01%，数据精度完全满足行业严苛标准。改造全程无硬件替换、无工艺逻辑改动、无无菌环境破坏，系统运行稳定可靠，运维管理便捷高效。

九、项目总结

食品制药行业对生产精度、无菌安全、数据溯源、合规管控有着远超普通制造业的严苛要求，行业内灌装、配料、纯化水等工艺设备普遍采用EtherNet/IP总线阀岛设备，而产线主控多选用三菱FX5U系列Modbus TCP PLC，总线协议异构互通是行业智能化、合规化升级的核心共性痛点。传统硬件替换改造不仅成本高昂，还会破坏无菌生产环境、造成长时间停产损失，存在极大的生产与合规风险。

本项目通过部署塔讯TX181-RE-RE-TCP/EIM智能网关、工业网关，以轻量化、无侵入、零停产风险的改造方案，高效完成跨协议数据互通与高精度工艺采集，实现灌装工艺闭环控制、设备故障智能预警、生产数据全程溯源、柔性快速换产四大核心价值。既完善了车间工业自动化控制体系，又夯实了企业工业物联网数字化合规底座，助力企业实现提质、增效、降本、合规多重目标。

本次改造方案标准化、安全性、适配性极强，可广泛复制应用于口服液、片剂、粉剂、饮料、调味品等各类食品制药自动化生产线，是大健康行业低成本、高安全、合规化完成智能制造升级的最优解决方案，具备极高的行业推广价值与市场前景。
