1. 项目应用场景概况
本项目落地浙江嘉兴光伏产业园单晶组件自动化封装生产线，光伏属于双碳政策核心扶持赛道，市场装机量连年高速增长，组件封装是决定光伏组件使用寿命、发电效率的核心工序，包含玻璃上料、电池串排版、EVA 铺设、层压固化、边框打胶装配、接线盒焊接、EL缺陷检测、成品分拣入库全流程自动化作业。全厂总控系统选用罗克韦尔ControlLogix 1756-L83E大型机架式PLC作为全厂EtherNet/IP主站，对接工厂SCADA监控系统、光伏 MES 生产管理平台、能耗监测系统，负责多条封装产线的总调度、配方版本管理、设备故障集中告警、全厂能耗数据统计；每条封装产线的现场运动控制单元配置三菱Q03UDECPU（Q系列PLC），基于CC-Link IEFB总线组网，管控层压机伺服、移栽机械手、打胶系统、EL检测相机执行机构、各类安全传感器等现场设备。 项目改造前两套控制系统信息孤岛问题突出，层压温度、固化压力、胶量参数等核心工艺数据无法实时上传至总控平台，不同版型光伏组件切换生产时，中控配方无法一键下发至现场三菱控制系统，依靠人工现场调试参数，换型耗时久。项目选用塔讯TX161-RE-RE-CCIE/EIS智能网关作为异构总线互通载体，网关两端分别作为ControlLogix侧EtherNet/IP从站、三菱Q系列侧CC-Link IEFB从站，依托网关协议转换技术完成双向指令与数据互通，同时依靠网关内置数据采集器采集层压工序关键工艺曲线数据，上传至工业物联网云端平台做大数据分析优化，依托网关工业级硬件防护能力适配封装车间高温、胶体挥发粉尘、变频设备电磁干扰的复杂工况，依托工业网关硬件的高稳定性保障光伏产线全年 300天以上连续生产需求，夯实光伏工厂整体工业自动化与数字化底座。
2. 原有系统架构与项目痛点
改造前ControlLogix总控网络与三菱CC-Link IEFB现场控制网络物理隔离，两套系统独立运行多年，随着企业新增两条大功率层压封装线，原有通讯模式的短板全面暴露，形成五大生产管控痛点。
第一，光伏组件多版型柔性生产切换效率低下。企业常规量产182mm、210mm两种主流版型组件，不同版型对应的层压压力、加热曲线、机械手运动轨迹参数存在差异，中控系统存储所有标准化配方库，但无法通过总线下发至三菱现场PLC，每次换产需要工程师前往现场控制柜手动修改寄存器参数，单次换产调试耗时20~30分钟，单日多次换产情况下，有效生产时长被大量占用，封装产线有效稼动率偏低。
第二，层压工艺数据孤立存储，无法做工艺优化迭代。层压工序是组件核心质控点，EVA胶膜的熔融压力、恒温固化时长直接决定组件脱层、气泡不良率，三菱PLC本地仅临时寄存实时数据，无统一数据采集器完成批量上传存储，工艺工程师只能定期拷贝PLC内存数据，数据滞后且缺失大量瞬时峰值数据，无法精准分析气泡不良与层压参数的对应关系，组件气泡不良率长期维持在0.55%左右。
第三，两套总线协议无法直接对接，整体改造替换成本极高。ControlLogix大型PLC加装三菱CC-Link通讯背板模块整套采购成本超4万元，同时需要重构全厂总控程序架构，整条封装产线停机改造时间至少96小时，光伏行业订单交付周期紧张，长时间停机将直接造成订单违约风险，企业无法接受大范围程序改版的改造方案。
第四，车间层压机大功率加热管、伺服驱动器密集排布，空间电磁环境复杂，简易通讯转换器频繁出现数据失真。前期试用通用协议转换模块，在层压机升温启停瞬间总线数据包丢失频发，日均通讯异常导致产线急停1~3次，单次停机重启耗时10分钟以上，月度产能损失折合产值超10万元。
第五，全厂工业物联网平台数据断层，无法实现全厂设备统一运维管理。总控ControlLogix只能采集自身网络设备数据，现场三菱管控的机械手、层压机等核心设备运行状态、故障代码无法汇总至物联网运维大屏，设备预防性维护无法落地，设备故障均为被动抢修，维修备件库存管理缺乏数据支撑，设备非计划停机频次居高不下。两套总线协议的壁垒，制约了光伏工厂智能化运维、数字化质控体系的搭建进程。
3. 整体解决方案
结合大型罗克韦尔ControlLogix总控+三菱Q系列现场分控的两级架构，设计塔讯TX161双从站式协议转换组网方案，网关作为中间透明传输节点，不占用两台主站PLC的主站通讯资源，仅以从站身份挂载至两条总线网络，实现双向数据无感知交互，兼顾大型控制系统的通讯大容量、高实时性需求。

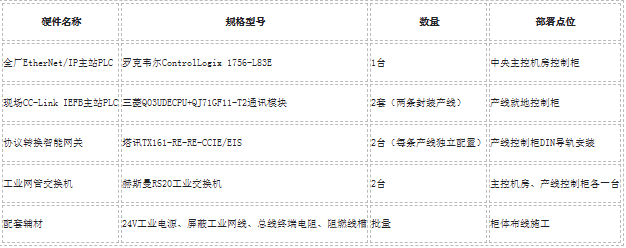

（1）项目硬件配置清单
（2）系统组网架构
ControlLogix机架以太网模块接入机房核心交换机，网线对接TX161网关的EtherNet/IP接口，网关被ControlLogix识别为标准I/O Adapter从站，分配固定IP与输入输出映像区；三菱Q系列CC-Link IEFB通讯模块接入产线本地交换机，交换机连接网关CCIE接口，网关占用CC-Link IEFB总线1个逻辑站号，作为远程从站被三菱主站轮询读写。两条总线网络物理隔离，网关内部完成EtherNet/IP报文解析、数据提取、CC-Link IEFB报文封装转发，反向上行数据执行逆向解析流程，物理网络不会互相干扰，杜绝网络风暴跨链路扩散风险。
（3）网关数据映射方案
依托塔讯配置软件划分双向数据区域：下行链路（总控→现场三菱PLC）分配输出字节300Byte，传输组件配方参数、产线总启停指令、急停联锁信号、节拍同步指令；上行链路（三菱→总控ControlLogix）分配输入字节260Byte，上传层压实时压力、腔体温度曲线、机械手位置坐标、设备故障代码、EL检测良品/不良品信号、组件计数数据。网关内置数据采集器支持毫秒级数据采样，缓存本地1个月历史数据，网络波动断连时不会丢失工艺数据，恢复通讯后自动批量补传至SCADA与工业物联网平台。整套方案仅在原有PLC程序中增加简易通讯读写子程序，原有运动控制、层压温控核心程序完全保留，改造风险极低，整套网关硬件投入仅为原装通讯模块方案的20%左右，经济性优势显著。
4. 项目详细实施过程
本次改造利用企业月度全厂计划性检修窗口施工，整体总停机时长控制在10小时，整体施工分为硬件布设接线、网关参数固化配置、两端PLC通讯子程序开发、单链路通讯校验、两条封装产线满载联调五大流程分步落地。
第一步：硬件安装与屏蔽布线施工（2.5h）。将两台TX161网关卡扣固定在产线控制柜DIN导轨，接入稳压24VDC供电回路，区分EIP、CCIE两组屏蔽网线，分别接入对应工业交换机端口，动力电缆与通讯网线分槽敷设，层压机大功率动力线缆单独走线，降低电磁耦合干扰；完成线路通断、对地绝缘测试，总线两端规范接入匹配终端电阻，保障总线阻抗匹配，抑制信号反射失真。
第二步：塔讯智能网关参数配置固化（2.5h）。调试电脑有线直连网关调试网口，打开塔讯专用配置软件，匹配ControlLogix所在EtherNet/IP网段地址，设置网关Adapter从站属性，定义输入输出字节长度；切换CC-Link IEFB配置界面，匹配三菱总线网段，设置网关站号1，开启链路心跳包检测、离线声光告警功能；按照预设映射表格完成双向寄存器一一绑定，将配置文件下载写入网关闪存固化，断电不会丢失配置参数。
第三步：罗克韦尔、三菱两端PLC通讯程序编写（2h）。主控机房使用Studio5000编辑ControlLogix程序，新增EtherNet/IP从站通讯任务，读取网关上传的现场工艺数据写入全局数据库标签，下发配方、控制指令至网关输出映像区；产线控制柜使用GX Works3编写三菱Q系列通讯子程序，周期性读取网关转发的总控指令，同步上传层压工艺参数、设备状态至网关映射寄存器，通讯子程序采用后台周期扫描，不影响原有层压温控、机械手运动控制主程序运行。
第四步：点对点双向通讯精准调试（1.5h）。分步验证下行通讯：中控系统下发210版型层压配方参数，实时观测三菱PLC寄存器数值同步更新；模拟机械手过载故障，三菱上传故障编码，ControlLogix上位SCADA界面实时弹出故障告警窗口；长时间连续收发大数据量工艺曲线数据，实测通讯平均延时8~12ms，无报文丢失、数值跳变问题。
第五步：两条封装产线满载72小时拷机联调（1.5h）。恢复封装产线满负荷生产节拍，全天候监测网关运行状态灯、通讯报文日志，物联网平台校验层压工艺曲线数据完整性，微调网关数据刷新周期参数，全部通讯、采集指标达标后，网关正式投入常态化不间断运行。
5. 实施前后效果量化对比

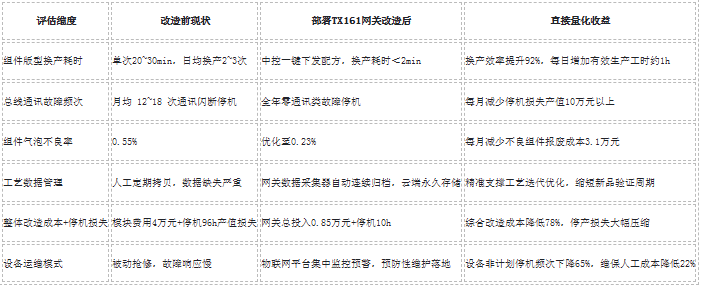

依托协议转换网关打通跨总线数据链路后，光伏封装车间数字化管控能力全面升级，工业物联网平台基于海量层压工艺数据完成加热曲线AI优化，组件封装良品率整体提升0.47个百分点，整套网关设备投资回收期仅3.8个月，为光伏企业多条产线的分步数字化改造提供标准化落地范式。
6. 项目总结
本光伏封装产线改造项目依托塔讯TX161-RE-RE-CCIE/EIS工业网关、智能网关双从站的通讯架构优势，以低成本、短时停机的方式打通罗克韦尔大型ControlLogix EtherNet/IP总线与三菱Q系列CC-Link IEFB总线的数据壁垒，在完全保留原有成熟层压温控、机械手运动控制程序的基础上，实现全厂总控系统与现场产线控制系统的双向数据互通。网关集成的数据采集器功能补齐了光伏工艺数据全链路采集、存储、分析的短板，完善了光伏工厂工业自动化控制体系与工业物联网运维体系。 对比传统硬件模块替换、大规模程序重构方案，本网关方案适配光伏车间高温、粉尘、强电磁的恶劣工况，部署灵活、兼容性广、后期运维简单，适配光伏行业大批量、连续化生产的核心需求。本次落地方案具备极强的复用性，可推广至硅片切割、电池片烧结、组件测试全光伏产业链各环节，助力光伏制造企业快速完成智能化工厂升级建设。
