在现代工业自动化、电力控制与电子测控系统中，作为实现信号隔离与电力切换的关键元件，继电器扮演着不可或缺的角色。传统电磁继电器凭借机械触点的闭合与断开来实现电路通断，但在高频切换、恶劣环境以及高可靠性要求的场景下，机械磨损与电火花干扰成为了难以克服的技术瓶颈。

光耦固态继电器则是将光电耦合技术与半导体功率开关器件深度融合的创新产物。它以光为传输介质，用固态半导体取代传统的机械触点，不仅实现了电气隔离与无触点切换，更在响应速度、使用寿命、抗干扰性能和体积控制上展现出前所未有的技术优势。

核心架构：以光为媒的电光电转换

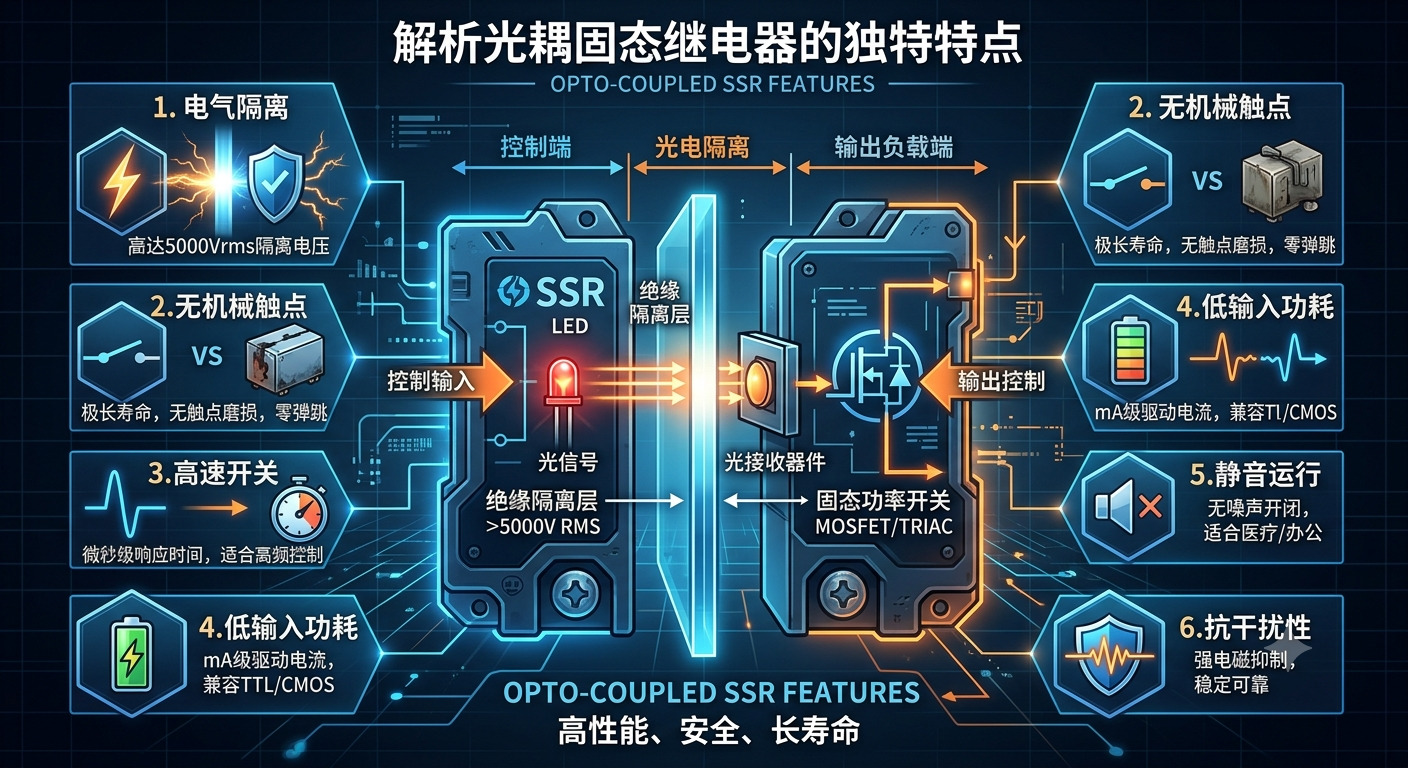

光耦固态继电器的基本原理建立在电光电的物理转换过程之上。其内部构造主要由三个核心逻辑单元组成：控制输入端、光电隔离介质以及功率输出端。

在控制输入端，通常包含一颗高效能的红外发光二极管。当控制端接入微弱的电信号时，发光二极管将电能转化为红外光信号。

在中间的隔离层，光信号穿过具有极高绝缘强度的透明介质。输入侧与输出侧在物理和电气上被完全隔离，从而能够承受极高电压的击穿考验。

在功率输出端，受光器件接收到光信号后生成光电流，进而驱动输出端的功率半导体元件导通，从而接通负载电路。当控制信号撤除，光线消失，输出端迅速恢复阻断状态。这种基于光电效应的无触点设计，赋予了光耦固态继电器一系列出色的技术特点。

卓越的电气隔离与极高的抗干扰能力

传统机械继电器在断开瞬间容易产生拉弧，进而通过寄生电容或电磁感应引入反向高压干扰。光耦固态继电器凭借光隔离这一天然屏障，使控制端与负载端之间的绝缘电阻处于极高的水平，耐压能力非常突出。高隔离度不仅能防止强电侧的电涌和高压击穿敏感的弱电控制芯片，同时还具有极强的共模抑制能力，能够有效屏蔽工业现场复杂的电磁噪声，确保控制系统的稳定运行。

无机械触点：彻底解决磨损、弹跳与火花问题

机械触点的存在必然伴随着接触电阻变化、触点弹跳和电弧氧化。光耦固态继电器实现了全固态化运作：

首先是无电弧与火花，这使其非常适合在易燃易爆等安全等级要求极高的场合使用。

其次是零触点弹跳，避免了由于触点抖动导致的误触发或脉冲信号失真，极大地提升了系统的采样精度与控制稳定性。

最后是极长的开关寿命，由于没有机械部件的疲劳损害，器件寿命仅受半导体特性的限制，开关次数远超传统电磁继电器。

微秒级的高速切换与高频控制

传统电磁继电器吸合与释放依赖于线卷充磁与机械衔铁运动，响应速度相对较慢。而光耦固态继电器的导通与关断完全取决于光电响应和半导体载流子的迁移，开关延迟可以缩短至微秒甚至纳秒级别。这使其能够胜任高频脉冲调制、快速数据采样通道切换以及高灵敏度的自动化测试设备应用。

强大的低功耗兼容性与直接驱动能力

驱动传统继电器线圈往往需要较大的功率，必须配备专用的驱动放大电路。光耦固态继电器的输入侧仅需要微弱的控制电流。这使得它能够直接与逻辑门电路、单片机接口或数字信号处理器输出端对接，简化了电路板布局，显著降低了整机功耗，并简化了硬件设计。

多样化的输出拓扑与过零触发技术

根据不同的输出需求，光耦固态继电器可灵活搭载不同的半导体输出结构。例如兼具低导通电阻与高线性度的场效应管结构，既能切换直流也能切换交流，极低的漏电流使其在信号测量领域大放异彩。在交流负载控制中，光耦固态继电器还可以内置过零检测电路。只有当交流电压穿过零点附近时才会导通，这最大限度地减少了导通瞬间产生的电流冲击与无线电射频干扰，极大地延长了加热丝、灯具等负载的使用寿命。

超小体积与静音运行

由于消除了笨重的铜线圈、铁芯和弹簧机构，光耦固态继电器可以做到极小的封装尺寸，在高密度贴片集成中表现优异。此外，它在开闭过程中不产生任何机械碰撞声音，非常适合医疗设备、高档音响和办公自动化等对噪音敏感的环境。

总结与展望

光耦固态继电器并非简单地取代传统继电器，而是在高可靠性、高频次、微型化和高隔离度的电子控制需求下应运而生的技术革新。虽然它在导通压降和成本控制上仍需工程设计上的合理权衡，但其无触点、光隔离、微秒响应和长寿命的核心优势，已使其成为自动化系统、新能源设备、医疗仪器和精密测控系统中不可或缺的控制枢纽。

随着半导体材料与封装技术的持续演进，未来的光耦固态继电器将向着更低导通电阻、更高耐压、更大电流承载力以及高度集成化的方向不断突破。
