在嵌入式系统与智能硬件的设计中，如何用微控制器（MCU）等低压控制端稳定、安全地驱动强电或高功率设备，始终是硬件工程师面对的核心课题。在众多的技术路线中，“带光耦隔离的低功耗低压控制继电器”模块凭借其卓越的电气隔离性能、极低的控制功耗以及可靠的低压兼容能力，成为了工业自动化、智能家居和物联网设备中不可或缺的电气桥梁。
一、架构核心：电气隔离与信号交接
这种继电器模块的核心逻辑在于“将控制端与被控端彻底解耦”。传统的继电器虽然本身具备电磁线圈与触点的物理隔离，但在驱动线圈的瞬间，大电流冲击和反向感应电动势极易通过地线或电源反扑到前级控制电路，造成单片机复位甚至芯片烧毁。而引入“光耦隔离”（光电耦合器）技术，则在逻辑电路与执行机构之间搭建了一道不可逾越的“光电屏障”。

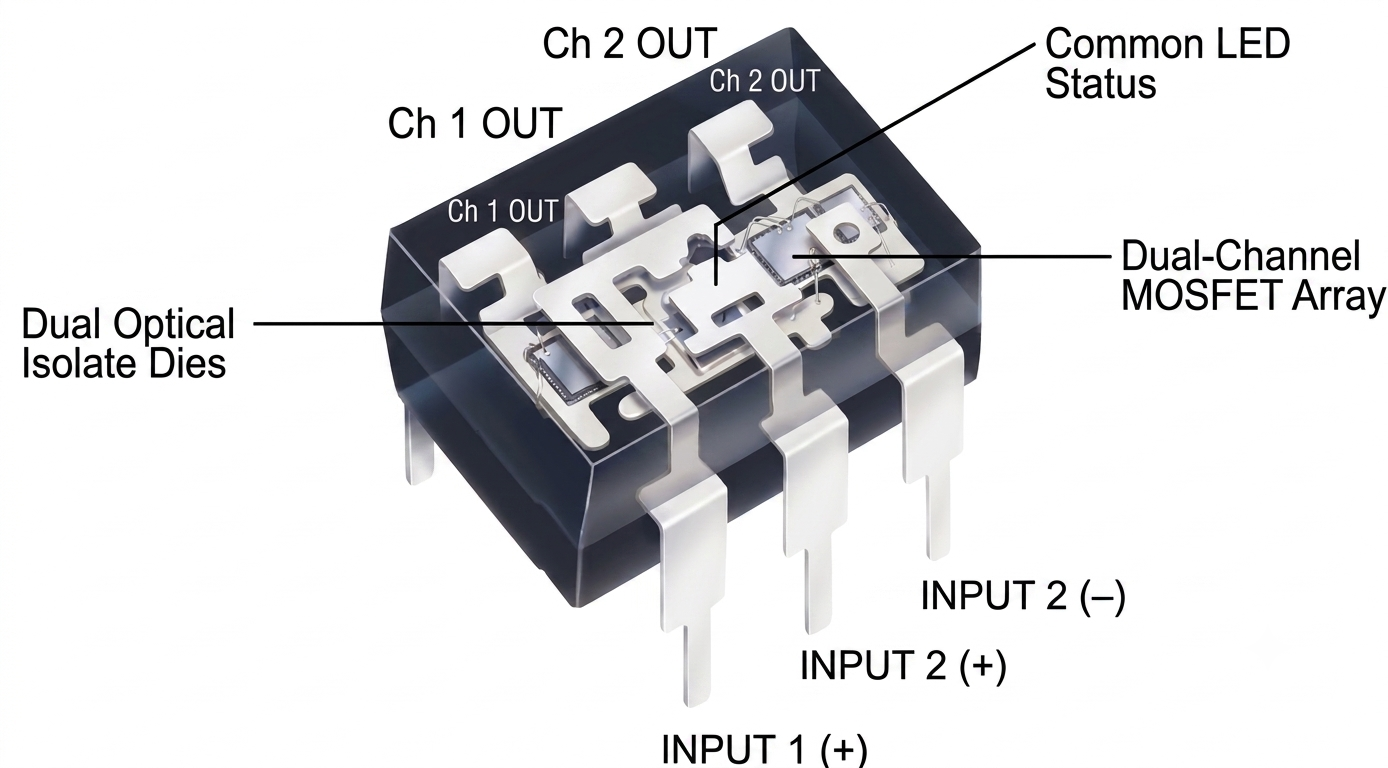

光耦内部由发光二极管和光敏三极管组成。当低压控制信号（如3.3V或5VGPIO）输入时，发光管发出光线，光敏管接收光信号后导通，从而将电信号转化为光信号、再转回电信号。这种“电-光-电”的转换过程，使得控制端与继电器驱动端之间不存在任何直接的电气连接。即便被控端发生高压击穿或强电干扰，高压浪涌也会被阻断在光耦的隔离带之外，极大地提升了整机系统的鲁棒性。
二、低功耗与低压驱动的工程实现
在现代电池供电或节能型设备中，控制系统的功耗限制极为严格。常见的单片机IO口输出电流往往只有几毫安到十几毫安，且输出电压低至1.8V~3.3V，这不足以直接驱动传统继电器的线圈（线圈通常需要数十毫安甚至上百毫安的驱动电流）。
要解决这一矛盾，电路设计上通常采用分级调控的策略：
前级低电流唤醒：选择高传输比（CTR）的光耦元件，使控制端仅需1~3mA的微弱电流即可可靠触发光耦。
次级功率放大：光耦输出端配合低导通电阻的MOS管或高增益三极管，完成对继电器线圈电流的二级放大。
保持状态优化：结合磁保持继电器或吸合后调PWM降低维持电流的技术，将长期运行功耗降低80%以上。
通过上述设计，控制端只需要输出极小的低压信号电流，就能间接完成对大电流继电器的精准控制。这种“微力办大事”的能力，正是现代低功耗电子设计所追求的技术平衡。
三、保护机制与可靠性细节
一个成熟的继电器控制电路，绝不仅仅是“光耦+继电器”的简单叠加，其内部细节决定了工程可靠性。在实际电路布局中，继电器线圈两端必须并联一颗续流二极管（FlybackDiode）。当继电器断开瞬间，线圈产生的反向自感电动势会被该二极管快速释放，防止击穿前级驱动管。
此外，为了适应不同控制逻辑，模块通常设计有高低电平触发选择跳线，并辅以RC滤波电路，避免信号线上因高频噪声干扰而引发继电器的误动作。电源轨道的PCB布线时，控制地（GND）与继电器功率地（D-GND）在物理空间上严格分离，从物理层面上杜绝了共地干扰对MCU信号线的侵蚀。
四、典型应用场景与未来展望
从应用场景来看，带光耦隔离的低功耗低压控制继电器广泛分布于我们生活的各个角落。在智能家居领域，智能插座和控制面板利用它，让3.3V控制芯片安全地切断220V交流市电；在工业现场，PLC（可编程逻辑控制器）通过它驱动阀门、电机等高功率执行机构，抵御恶劣电磁环境带来的干扰；在太阳能及储能设备中，低功耗特性更是大大延长了系统在待机状态下的续航时间。
展望未来，随着宽禁带半导体材料的发展和集成封装工艺的进步，此类模块正在向着更小体积、更高隔离耐压以及智能状态反馈的方向演进。但无论形态如何变化，利用光耦建立安全屏障、用低功耗低压信号调控强电载荷的核心思想，将始终是硬件控制技术中不可替代的经典范式。
