继电器光耦（常称光耦继电器或PhotoMOS固态继电器）将光电隔离技术与功率切换特性融为一体。它不仅具备传统电磁继电器的触点开关功能，同时兼具光电耦合器的无机械磨损、长寿命与高隔离度特性，是工业控制、医疗仪器、汽车电子及BMS电池管理系统中的关键核心器件。

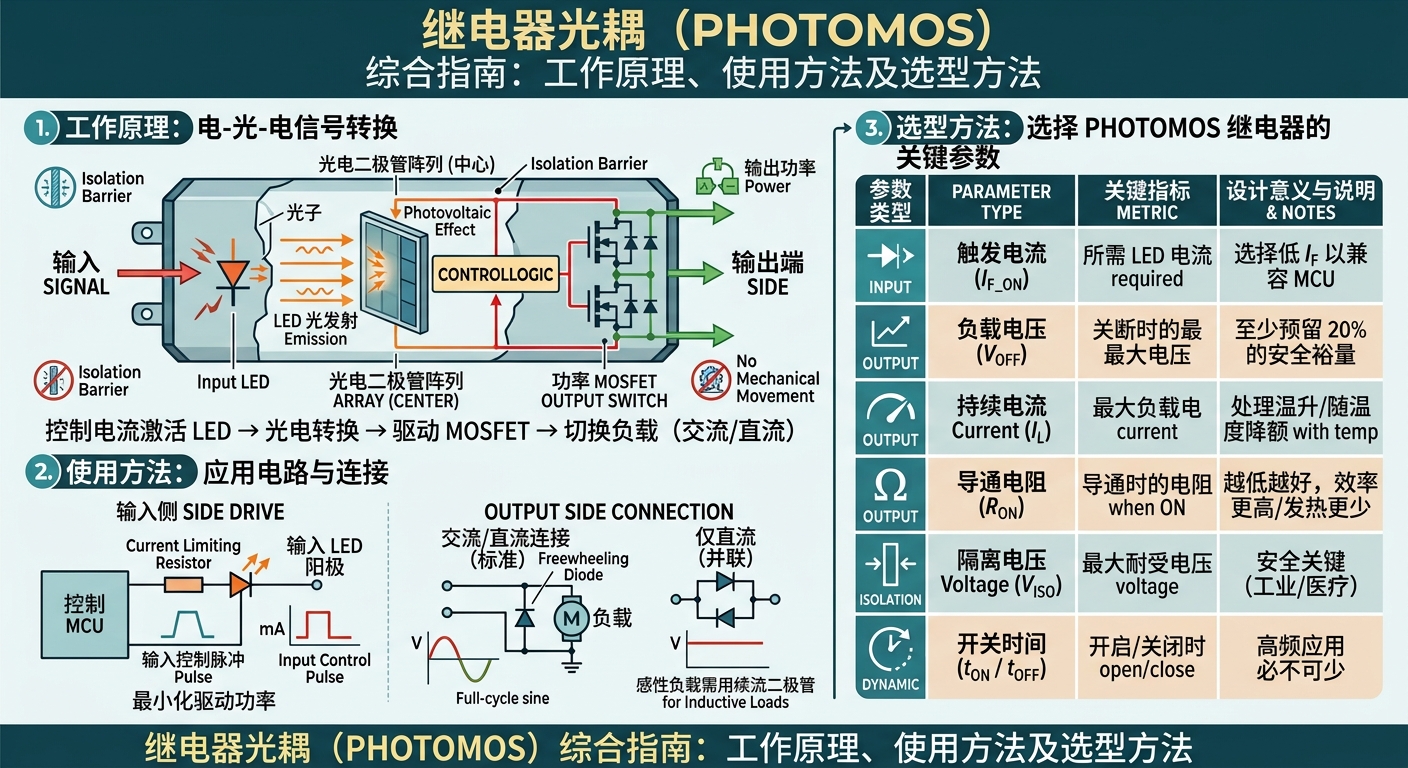

继电器光耦的核心机制是“电-光-电”的无接触信号转换，主要由输入端发光二极管（LED）、光电转换阵列（PDA）以及输出端功率MOSFET管组成。
信号发射：当控制端输入驱动电流时，输入端的红外发光二极管发出特定波长的光信号。
光电转换：输出端的光电池阵列感应到光线后，利用光生伏特效应将光能转化为电压信号，驱动控制逻辑电路。
输出导通与截止：该电压信号使输出端反向串联的功率MOSFET管栅极充电，开启导通状态，从而接通负载电路；当输入电流切断时，栅极电荷快速释放，MOSFET截止，负载断开。
相比传统电磁继电器，继电器光耦消除了机械触点吸合时产生的电弧、抖动及噪音，实现了真正的固态无触点开关。
继电器光耦的使用方法
在硬件电路设计中，正确配置输入侧驱动与输出侧保护是确保继电器光耦稳定运行的前提。
1.输入侧（LED驱动）电路设计
输入端本质上是一个发光二极管，使用时必须配置限流电阻，以防止触发电流过大烧毁器件，或电流过小导致不触发。
限流电阻计算：根据控制电源电压与LED正向压降计算合适阻值，确保工作电流稳定在额定范围（通常为毫安级别）。
驱动驱动方式：可直接由单片机GPIO接口驱动，或通过三极管/MOSFET扩展驱动电流。
2.输出侧（MOSFET负载）电路设计
继电器光耦的输出端可分为直流专用型与交直流通用型：
直流连接（DCOnly）：将输出端两个MOSFET并联使用，可降低导通电阻并提升额定负载电流。
交直流连接（AC/DC）：将输出端两个MOSFET反向串联，可同时控制交流信号与直流信号。
保护电路配置：感性负载（如电磁阀、继电器线圈）在断开瞬间会产生高压反电动势，必须在输出端并联续流二极管或压敏电阻（RC吸收电路）进行钳位保护。
总结与选型步骤
在实际工程项目中，建议遵循以下流程进行选型：
明确负载类型：判断控制对象为交流、直流还是小信号模拟量。
核对电气边界：确定工作电压与最大负载电流，留足安全裕量。
评估驱动能力：根据前级控制芯片的输出电流配置输入端参数。
确定封装规格：根据PCB板空间与散热要求选择DIP、SOP或SMD封装形式。
