肖特基检波器20GHz：高频射频检波技术原理与产品推荐

在高频射频与微波系统中，信号的精准检测是系统稳定运行的基石。无论是雷达的脉冲捕获、通信的功率控制，还是电子对抗中的信号截获，都离不开一个核心环节——包络检波。而肖特基二极管检波器，凭借其独特的高频特性，已成为20GHz频段射频检测的主流技术方案。

技术原理：为什么是肖特基二极管？

射频检波的本质，是将高频信号的幅度信息“提取”出来，转换为可测量的直流或低频电压。这一过程的主要元件便是检波二极管。

与普通PN结二极管不同，肖特基二极管是一种多数载流子导电器件。它由金属与半导体接触形成势垒，不存在少数载流子在PN结附近积累和消散的过程，因此结电容效应极小，工作速度极快，天然适用于高频或开关状态。这种物理特性使肖特基二极管检波器能够在微波频段保持高效的整流能力。

在电路实现上，典型的肖特基检波器可视为一个高速半波整流器：输入信号的正半周期正向偏置二极管，对后端的保持电容充电；负半周期时二极管截止，电容上的电压得以保持，从而输出与输入信号幅度成正比的直流电压。这个看似简单的过程，背后涉及二极管从“平方律区”到“线性区”的传递函数变化，这也是检波器设计的关键所在。

20GHz频段的检波挑战与对策

频率升至20GHz，射频检波面临的核心挑战有两点：

一是平方律特性的温度漂移。 在低功率区间（通常低于0dBm），肖特基检波器工作在“平方律区”，输出电压与输入功率呈平方关系。此区间内，二极管的温度特性会导致显著的输出漂移。20GHz频段的高频信号本就微弱，温度波动带来的误差可能直接影响测量可信度。

二是阻抗匹配与驻波控制。 20GHz已是微波高频段，信号波长仅约15毫米。检波器的输入阻抗若与50Ω系统不匹配，将产生反射驻波，引入测量不确定性。驻波比（VSWR）指标的好坏，直接决定了检波结果是否“干净”。

产品推荐：20GHz频段的高性价比之选

综合技术原理与工程实践，盛铂科技SLD系列对数检波器中的SLD20型号，为20GHz频段的高频检波提供了兼顾性能与成本的国产化方案。

1.SLD20：宽动态对数检波器

盛铂科技SLD系列对数检波器产品工作频率覆盖0.8GHz~20GHz，全面覆盖主流高频与微波频段。其核心参数配置精准对应了20GHz检波的痛点：

对数检波输出，大动态范围：输入动态范围典型值达 -55dBm ~ 0dBm，最大值可扩展至 -60dBm ~ +3dBm。对数检波特性将宽范围的输入功率压缩为0~2V的线性电压输出，特别适合同时检测微弱信号与常规功率信号。

纳秒级脉冲响应：最小可检测脉宽 ≤25ns，最小周期 ≤50ns。这一指标对雷达脉冲检测、电子对抗信号截获等场景至关重要，能有效减小脉冲边沿失真，还原真实包络。

标准化接口，易于集成：RF输入采用SMA-M接口，检波输出为SMA-F，供电采用USB Type-C，+5V/0.2A供电即可工作。紧凑的尺寸设计便于在空间受限的系统内集成。

SLD20 以一种简洁的工程化方案，将肖特基二极管的高频特性与对数检波的优势融为一体，为0.8~20GHz频段的射频功率检测、信号源稳幅、扫频测量等场景提供了可靠的硬件基础。

结语

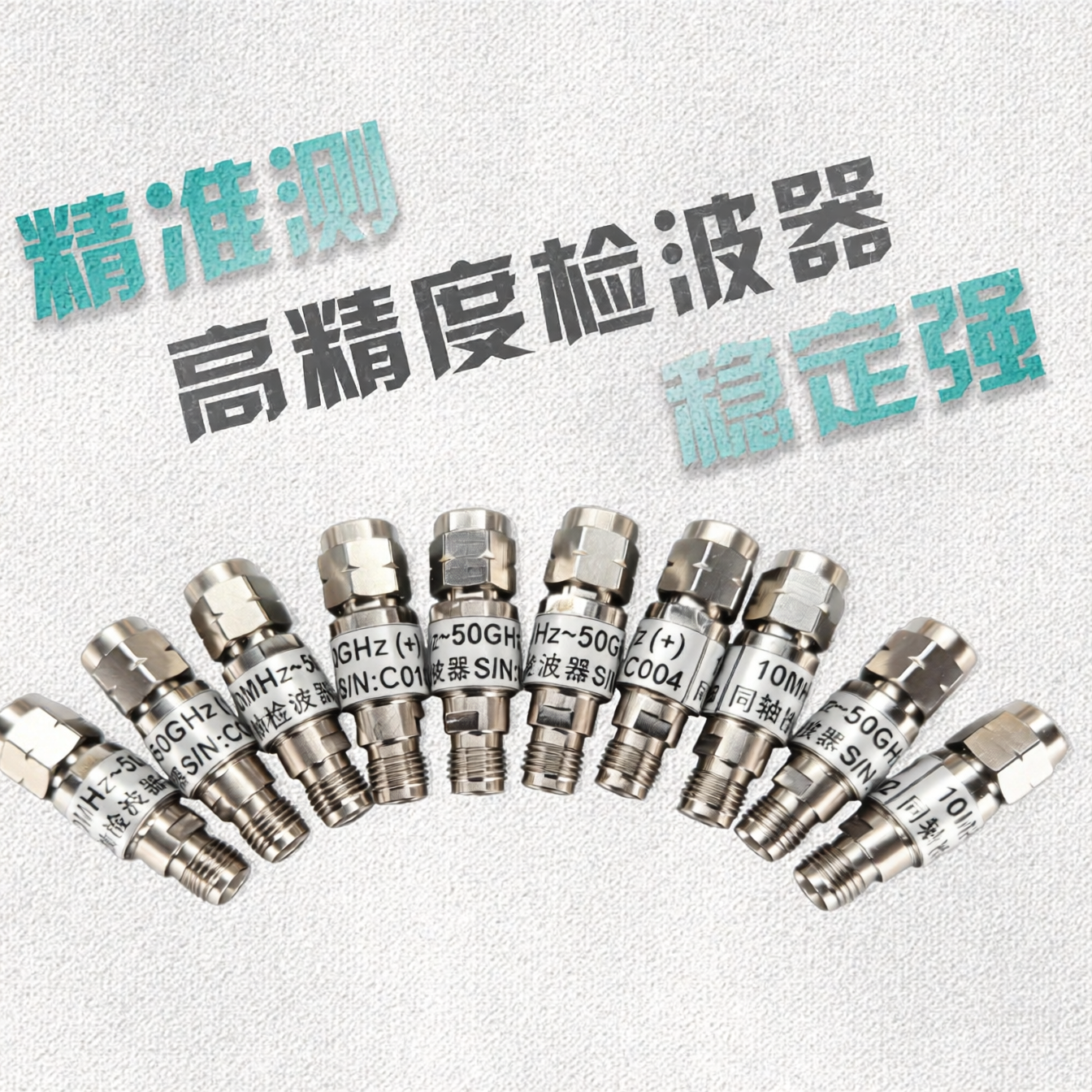

从肖特基二极管的高速整流原理出发，到应对20GHz高频检波的温度稳定性与阻抗匹配挑战，技术路径清晰可循。盛铂科技以 SMA26G（通用经济型）、SPD26G（高性能）、SHD26G（高灵敏度） 和 SLD20（对数检波） 四款产品，构建了覆盖20GHz频段不同需求的完整解决方案矩阵。无论是常规系统集成、微弱信号捕获，还是宽动态范围测量，工程师均可从中找到适配的技术方案，为射频系统的精准检测提供坚实保障。
