AR127全极霍尔开关｜便携磁吸露营灯、折叠护眼灯 翻盖亮灭控制应用方案

一、应用场景概述

便携磁吸露营灯、折叠护眼灯普遍采用翻盖/折叠转轴结构，依靠翻盖开合实现灯光自动点亮与熄灭。

传统方案大量使用机械微动开关，长期反复开合易出现触点氧化、卡滞、进水失效问题。

采用AR127全极霍尔开关实现非接触式磁吸感应，无机械磨损、结构简洁、防水更容易实现，适合灯具轻薄化、折叠式设计。

二、硬件结构布置方案

1. 磁钢安装位置

将小型钕铁硼磁体固定在灯具翻盖/折叠上盖；

2. AR127器件布置

AR127贴片焊接在灯具底座PCB板转轴附近；

注意：AR127为全极霍尔开关，磁铁N极、S极任意一面朝向芯片感应面均可触发，生产装配无需定向区分磁极，降低组装不良率。开合工作流程

1. 翻盖闭合（关灯状态）

翻盖合上，磁钢贴近AR127感应区域，磁场强度达到芯片工作点，AR127输出电平翻转；主控MCU识别信号，关闭LED光源，灯具熄灭。

2. 翻盖翻开（开灯状态）

翻盖旋转打开，磁钢远离AR127，磁场减弱低于释放点，AR127自动复位；MCU检测电平变化，驱动LED点亮。

核心特性：AR127无锁存功能，磁场消失立刻恢复原始状态，完美匹配翻盖“开即亮、关即灭”的使用逻辑。

三、电气与控制逻辑设计

1. AR127输出信号直接接入灯具主控MCU IO端口；

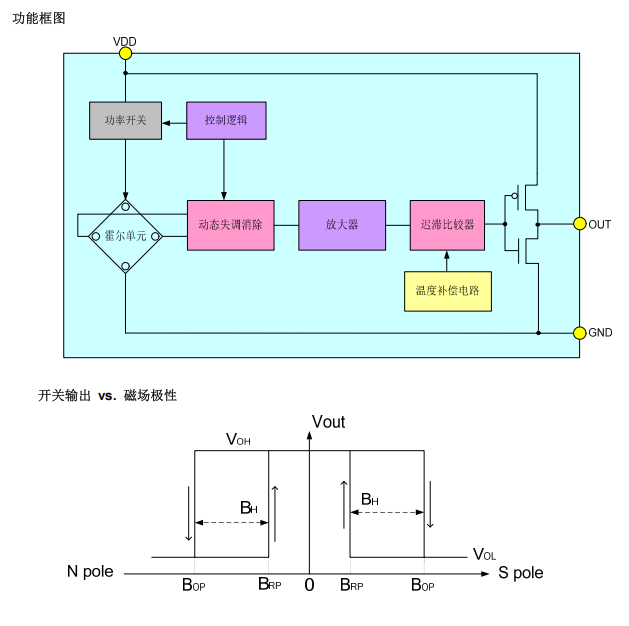

2. 内部集成施密特触发磁滞，有效规避户外震动、磁铁轻微晃动带来的电平频繁抖动，防止灯光频闪；

3. 灯具多为锂电池3.7V供电，AR127适配低压电池供电系统，满足便携灯具供电需求。

四、AR127方案核心优势

1. 全极性感应

磁铁正反安装均可正常触发，生产线无需管控磁极方向，简化装配工序，节约人工成本；

2. 非接触感应、超长寿命

不存在机械触点摩擦、氧化问题，支持上万次翻盖循环，适配露营灯长期户外使用；

3. 封装小巧，适配轻薄折叠结构

主流SOT-23封装，PCB占用空间小，适合折叠护眼灯、小型磁吸露营灯紧凑内部空间；

4. 易于防水结构设计

无需预留机械开关开孔，灯具外壳可以做到完整密封，提升户外露营灯防水防尘能力；

5. 静态功耗可控

适配电池供电便携灯具，灯具待机状态不会快速消耗锂电池电量。

五、结构设计注意要点（给到客户硬件工程师）

1. 合理控制磁钢与AR127之间感应距离，推荐感应间距1~4mm；距离过远无法触发，距离过近容易出现闭合灵敏度异常；

2. 磁钢优先选用小型钕铁硼磁铁；避免灯具内部金属支架屏蔽磁场；

3. PCB布局尽量远离LED驱动回路，降低开关电源电磁干扰，避免传感器误触发；

4. 翻盖转轴长期活动，注意磁铁固定方式，防止长期使用磁铁脱落位移。

六、拓展衍生场景

同套方案可复用：磁吸折叠阅读灯、户外折叠氛围灯、磁吸挂灯、帐篷便携灯、桌面折叠补光灯等翻盖感应场景。

七、总结

便携磁吸露营灯、折叠护眼灯依靠翻盖实现灯光启停，使用AR127全极霍尔开关替代传统机械开关。

利用翻盖搭载的磁钢随转轴移动产生磁场变化，AR127实时输出电平信号给到主控，实现开盖点亮、合盖熄灭。

依托全极性检测特性简化产线装配，非接触感应提升产品耐用性，同时便于灯具做密封防水设计，是便携照明产品智能化感应的高性价比方案。
