在电动汽车、电动自行车、电瓶车、扭扭车、卡车等交通工具，以及追踪器、恒压源等工业与物联网应用中，电源系统常面临高压电池总线供电、严苛环境温度、低待机功耗等多重设计挑战。欧创芯原厂OCE100作为一款支持宽电压输入的开关降压型DC-DC转换器，输入电压范围覆盖8V至100V，输出电流可达1.2A以上，内置100V/1.5A功率MOSFET，采用固定频率PWM控制并集成轻载跳周期模式、软启动、过温保护、输出短路保护及限流保护等多重功能，以ESOP8小型封装实现高功率密度设计，为高压电池供电场景提供高性价比国产降压方案。

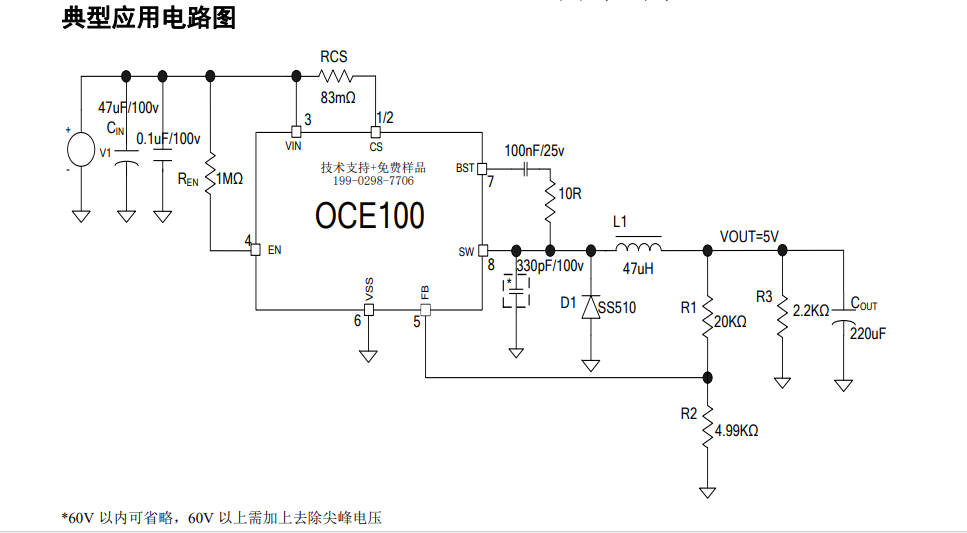

OCE100采用ESOP8封装，散热片内置接CS脚，管脚功能定义清晰（CS、VIN、EN、FB、VSS、BST、SW），外部仅需少量元件即可构建完整降压拓扑。芯片支持8V至100V输入电压范围，输出电压通过FB引脚外部分压电阻灵活设置，典型输出配置包括12V/1.2A及5V/1.2A，输出功率最高可达12W。
芯片内置100V耐压、1.5A电流能力的功率MOSFET，导通损耗低，最大转换效率可达94%。采用固定频率PWM控制方式，典型开关频率为150kHz，轻载时自动进入跳周期模式以获得高转换效率。内部集成软启动、过温保护、输出短路保护及限流保护等功能，显著提升系统可靠性。
超低待机功耗，延长电池续航
OCE100具有极低的待机功耗特性，关机静态电流低至6μA。在追踪器等电池供电设备长期待机场景下，这一特性显著延长电池续航时间。对于电动自行车、扭扭车等存在长时间停放需求的交通工具，低待机功耗可有效减少电池自然耗电，提升用户体验。
内置100V/1.5A功率管，简化设计降低成本
芯片内部集成100V耐压、1.5A电流能力的功率MOSFET，相比外置功率管方案，OCE100在简化外围电路的同时降低了BOM成本与PCB面积。100V高耐压使其可直接从48V、60V、72V、84V等高压电池组取电，无需额外的前级降压或保护电路，特别适用于电动汽车、电动自行车等高压电池供电场景。
轻载跳周期模式，全负载范围高效运行
OCE100在轻载条件下自动进入跳周期模式，通过减少开关次数降低开关损耗与驱动损耗，显著提升轻载或待机状态的转换效率。最大转换效率可达94%，在全负载范围内保持优异效率表现。
固定频率PWM控制，低纹波输出
OCE100采用固定频率PWM控制方式，典型开关频率150kHz，具有低纹波输出特性，为后级敏感负载提供纯净的供电质量。固定频率工作模式使EMI设计可预测、可优化，便于通过相关电磁兼容认证。
多重保护机制，提升系统鲁棒性
OCE100集成内置软启动，有效抑制开机浪涌电流，保护输入源与负载；过温保护在芯片温度过高时自动限制输出，防止过热损坏；输出短路保护在输出异常短路时自动关断，避免器件损坏；输入限流可通过外部电阻调节，工程师可根据实际应用灵活设定电流阈值；EN使能控制支持外部关断，便于系统级电源管理。
技术特点：专为高压电池供电场景优化
8V~100V超宽输入电压范围：覆盖12V、24V、36V、48V、60V、72V、84V等多种电池总线电压，一颗芯片适配多种车型与系统。
输出电流可达1.2A以上：满足追踪器通信模块、恒压源负载、车载控制器等多种应用对电流的需求。
输出电压可调：通过FB引脚外部分压电阻灵活设置恒压值，典型配置支持12V/1.2A及5V/1.2A输出。
优异的母线电压调整率和负载调整率：在输入电压大幅波动或负载剧烈变化时，输出电压保持高度稳定，特别适用于电池电压随放电深度大幅变化的交通工具场景。
ESOP8封装，散热片内置接CS脚：底部散热焊盘有效传导热量，在1.2A输出时保障芯片长期可靠性。
工作温度范围-20℃~125℃：满足车载及工业应用对宽温度范围的要求。
典型应用场景
OCE100具备8V~100V超宽输入范围、1.2A输出能力、低待机功耗及多重保护机制等综合优势，广泛适用于以下领域：
追踪器（GPS/北斗定位器）
从电动车、摩托车、汽车12V/48V/72V电池取电，降压至5V/3.3V为GPS模块、通信模组供电。6μA关机电流在设备待机时极大延长电池寿命，是追踪器电源方案的理想选择。
恒压源
为各类传感器、控制器、通信模块提供稳定的恒压供电，输出电压通过FB电阻灵活设定，适配多种电压需求。
电动汽车
从高压动力电池（如400V系统经前级变换后的低压总线）取电，为车载控制器、仪表盘、BCM等低压负载供电，100V耐压提供充足的电压裕量。
电动自行车、电瓶车
从48V/60V/72V电池组直接取电，降压至12V为灯光系统、仪表、控制器供电，或降压至5V为USB充电口供电。宽输入范围适应电池从满电到亏电的全电压变化区间。
扭扭车、平衡车
从电池组取电为控制系统、传感器、蓝牙模块等供电，低待机功耗特性减少静态耗电，延长闲置时的电池保持时间。
卡车
从24V/36V车载电源取电，为行车记录仪、传感器、通信设备等提供稳定低压供电，应对车载电源的剧烈波动。
欧创芯OCE100以8V~100V超宽输入范围、1.2A输出电流、内置100V/1.5A功率MOSFET及ESOP8小型封装，成为高压电池供电降压转换领域的务实之选。其6μA超低待机功耗、轻载跳周期模式、固定频率PWM低纹波输出、内置软启动与多重保护机制等特性，在追踪器、恒压源、电动汽车、电动自行车、扭扭车及卡车等场景中表现均衡且可靠。对于希望简化高压侧电源设计、降低BOM成本并保障系统可靠性的电源工程师，OCE100无疑是一个值得优先评估的高性价比国产降压DC-DC方案。
