手持式终端项目立项时，外观标准不能只由设计师按照视觉效果决定。
更加合理的方法应该是：
先确定应用场景 → 确定产品形态 → 确定核心硬件和电池 → 确定屏幕、尺寸和重量 → 设计扫描窗口和实体按键 → 设定工业防护目标 → 规划接口和扩展模块 → 确定CMF和品牌区域 → 制作1:1手板验证 → 外观并进入开模。
对于工业PDA、扫码手持终端和UHF RFID手持机而言，真正优秀的产品外观，并不是看起来越像智能手机越好，也不是外形越“硬核”越专业。
真正需要解决的是：
拿得稳、按得准、扫得快、用得久、摔得住，同时还能方便后续功能扩展。
这才是手持式终端设备项目立项阶段，更值得参考的外观设计标准。
一、立项第一步：先确定产品使用场景
不同业务场景，对手持终端外观的要求差别很大。
例如仓储物流PDA通常需要高频扫码，因此更加重视：
单手握持
左右扫描按键
大容量电池
防滑结构
工业耐跌落
户外巡检终端则更加关注：
防水防尘
高低温使用
戴手套操作
户外屏幕可视
长时间续航
而UHF RFID手持终端还需要考虑：
RFID天线
RFID读写模块
枪式握把
扳机按键
整机重量及重心
所以产品立项时首先应该明确：
设备主要给谁使用、在哪里使用、每天以什么方式操作。
这些条件确定以后，再进入具体的外观设计会更加合理。
二、先确定产品形态，再设计外观细节
手持式终端常见的产品形态主要包括以下几种。
1、直板式PDA（参考型号：鸟鸟科技N73S）
类似加固型智能手机，适合仓储扫码、巡检、零售和移动数据采集。
优势是便携，比较适合单手操作。
2、手柄式手持终端（参考型号：N73MS）
在PDA主机基础上增加手柄和扳机按键。
更加适合仓储、物流、生产制造等高频扫码场景。
3、UHF RFID手持终端（参考型号：N73SH）
通常采用：
PDA主机 + 手柄式握把 + UHF RFID天线模块
适合仓库盘点、服装盘点、固定资产管理和档案管理等应用。
4、模块化定制手持终端（参考型号：N70S）
以标准PDA作为主机平台，再扩展：
UHF RFID模块
身份证读取模块
打印模块
测温模块
如果产品未来需要覆盖多个行业，模块化设计更加有利于形成完整的产品系列。
三、手持终端尺寸不能只靠外观感觉决定
工业PDA的整体尺寸应该从内部硬件反推，而不是先把外观尺寸完全确定以后，再考虑里面能够放什么。
主要需要考虑：
屏幕 + 主板 + 电池 + 扫码引擎 + 摄像头 + 天线 + 接口 + 工业防护结构
然后再进行ID外观优化。
1、整机宽度
设备是否能够舒服地单手握持，宽度往往比长度更加重要。
如果设备过宽，即使整体比较薄，工作人员长时间使用仍然容易产生疲劳。
2、整机厚度
工业PDA不建议盲目追求超薄。
因为设备厚度往往与：
工业防摔结构
扫码引擎尺寸
主板布局
天线空间
等因素有关。
更加合理的设计目标应该是：
在满足续航、数据采集和工业可靠性的基础上，合理控制整机厚度和体积。
3、整机重量和重心
手持终端不能只看整机重量，还需要考虑重心位置。
例如枪柄式RFID手持终端，如果大部分重量集中在设备顶部，即使总重量并不是特别高，工作人员长时间使用仍然容易产生手腕疲劳。
因此项目评审时建议同时考虑：
整机重量 + 实际握持重心。
四、屏幕应该根据实际业务选择，不是越大越好
工业手持终端的屏幕尺寸应该根据业务复杂程度选择。
如果只是简单扫码和数据显示，可以采用相对较小的屏幕。
如果设备需要运行：
WMS仓储管理系统
MES生产管理系统
ERP移动客户端
巡检表单
地图定位
复杂Android业务APP
则可以考虑5.5英寸至6英寸左右的屏幕。
但是屏幕越大，设备宽度和重量通常也会增加。
因此屏幕尺寸应该在：
信息显示效率和单手便携性之间取得平衡。
另外，工业PDA没有必要盲目追求消费手机式极窄边框。
屏幕周围应该适当保留保护结构，使设备正面发生跌落时，屏幕尽量不要成为第一个直接接触地面的部件。
五、扫描窗口和扫描按键是工业PDA的重要设计
对于仓储物流手持终端来说，扫描键可能是工作人员每天使用次数最多的实体按键之一。
因此需要重点考虑扫描窗口和按键布局。
扫描窗口
通常设置在设备顶部，使工作人员自然握持设备时，可以直接把顶部对准商品条码。
设计时需要考虑：
扫描方向
扫描窗口尺寸
窗口保护
镜片耐磨性能
内部扫码引擎安装空间
左右扫描键
对于高频扫码业务，可以考虑采用：
左扫描键 + 右扫描键
这样可以兼顾左手和右手操作。
扫描键应该与其他按键明显区分
扫描键最好在：
大小、位置、形状或者触感
上与电源键、音量键形成明显区别。
这样工作人员即使不低头查看设备侧面，也能够通过手指快速找到扫描键。
六、电池结构必须在外观设计之前确定
工业手持终端通常有两种常见电池方案。
内置电池
优点是结构相对简单，整机更加容易控制厚度。
可拆卸电池
更加适合仓储、物流、制造业等长时间连续作业场景。
设备没电以后，工作人员可以更换备用电池继续工作。
但是可拆卸电池通常需要增加：
电池盖
电池锁扣
电池触点
密封结构
所以项目立项阶段应该尽早确定：
电池采用内置结构，还是可拆卸结构。
如果外观已经完成以后再改变电池方案，往往意味着整机结构需要重新修改。
七、Type-C、充电底座和扩展接口应该提前规划
工业手持终端后期通常会配套：
单槽充电底座
多槽充电底座
枪式握把
RFID扩展模块
其他行业扩展模块
因此项目初期建议同步考虑：
Type-C接口位置
Pogo Pin充电触点
扩展接口
配件固定结构
特别是面向几十台甚至几百台设备批量部署的企业客户，充电底座的实际使用价值比较高。
如果第一代产品没有预留充电触点，后期增加底座可能需要重新修改设备结构。
八、工业防护应该在项目立项阶段设定
如果项目定位为工业级手持终端，通常应该提前确定：
防尘防水目标
跌落目标
工作温度
静电防护
屏幕保护结构
例如产品准备按照IP65、IP67等方向设计，那么：
按键、扬声器、USB接口、SIM卡、电池盖等结构，都需要同步考虑密封问题。
另外需要注意：
IP67和耐跌落并不是同一个概念。
IP等级主要涉及防尘和防水能力。
跌落可靠性则需要通过四角缓冲、内部支撑、包胶以及屏幕保护等结构实现。
因此两项指标应该分别制定设计目标。
九、CMF设计不要为了“工业感”过度装饰
CMF主要指：
Color（颜色）+ Material（材料）+ Finish（表面处理）
工业手持终端一般建议采用比较克制的视觉设计。
例如：
深灰或黑色主体 + 少量功能色
扫描键可以采用黄色、橙色或者其他高辨识度颜色进行功能区分。
外壳材料则需要综合考虑：
耐磨
跌落
防滑
高低温
生产加工工艺
表面通常可以采用：
亚光
磨砂
细纹
局部防滑纹
但是防滑纹并不是越深越好。
纹理过深可能出现积灰、难清洁或者长时间握持硌手等问题。
真正成熟的工业设计应该做到：
功能形成外观，而不是为了营造“工业感”增加大量没有实际用途的装饰线条。
十、如果未来需要RFID等模块，第一代产品就应该考虑扩展
很多手持终端第一代可能只是普通扫码PDA，但是后期可能需要增加：
UHF RFID
身份证读取
测温
打印
手柄式握把
如果项目已经确定未来存在这些产品路线，建议第一代主机就考虑模块扩展能力。
例如提前预留：
供电接口
固定孔位
机械连接结构
这样后续可以围绕一个PDA主平台开发多个产品型号。
相比每增加一种功能就重新开发一套主机模具，更有利于降低产品平台化开发成本。
十一、外观设计完成以后为什么要做1:1手板？
电脑里的3D效果图可以帮助判断产品比例和视觉效果，但是无法真正判断实际握持体验。
例如：
设备是不是太宽
握持时间长了会不会累
扫描键位置是否顺手
枪柄角度是否合理
设备顶部是否过重
这些问题都需要通过实体模型进行验证。
因此正式开模之前，建议制作：
1:1实体手板模型。
如果是RFID枪柄式终端，还建议尽量模拟最终产品的实际重量。
然后让真实工作人员进行：
握持、扫码、按键、行走和长时间操作测试。
发现问题以后再修改，其成本通常远低于模具完成以后重新调整。

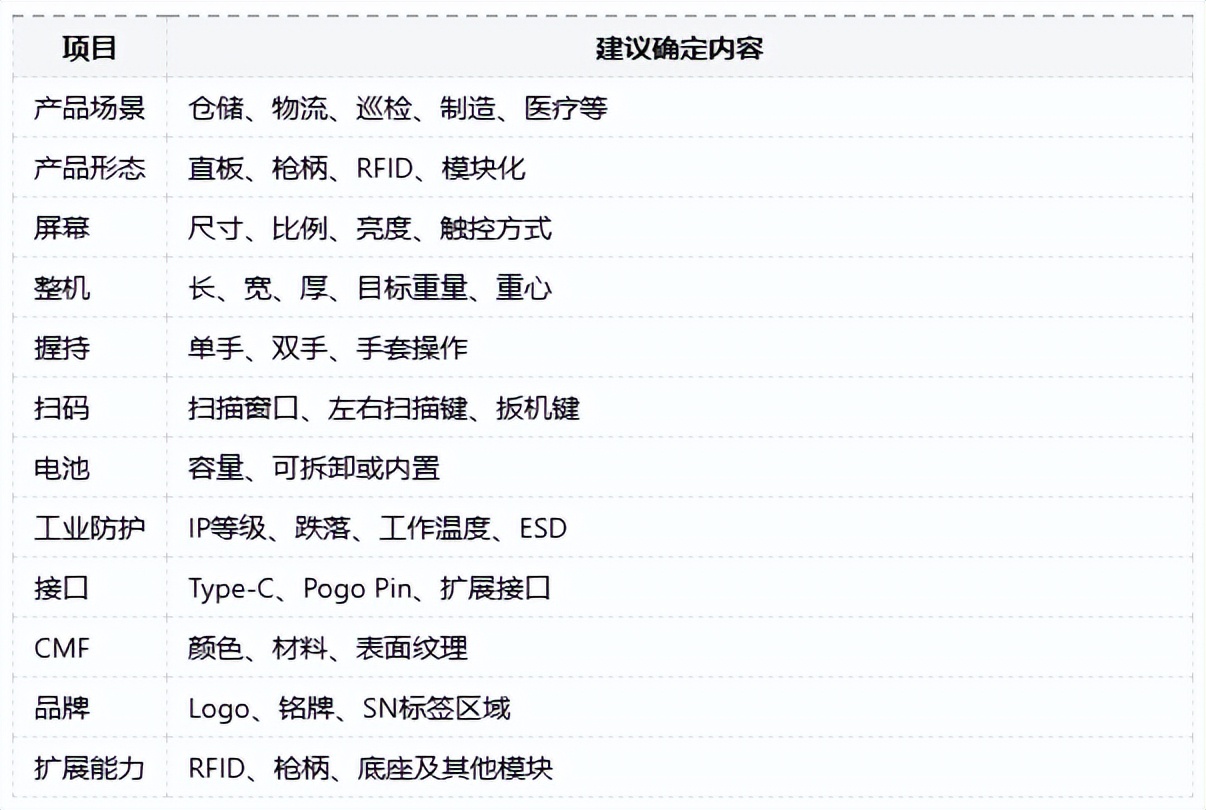

十二、手持终端项目立项建议确定哪些外观参数？
这些基本参数确定以后，再正式进入ID外观设计，整个开发过程会更加顺畅。
十三、手持终端外观立项常见的错误有哪些？
先设计外观，再考虑内部硬件布局。
为了视觉效果盲目追求超薄。
屏幕设计过大，导致设备无法舒服地单手操作。
扫描键太小或者位置不合理。
只关注设备总重量，没有考虑重心。
没有考虑未来RFID、身份证等模块扩展。
没有制作1:1手板就直接开模。
为了所谓“工业感”增加大量没有功能意义的装饰结构。
这些问题很多并不是量产以后才出现，而是在项目立项和产品定义阶段就已经埋下了。
