纺织印染产线Profinet转CANopen网关打通变频电机集中管控实践

一、行业背景与项目痛点

纺织印染行业正加速智能化升级，印花、染色、定型等核心工序对多电机协同控制与张力同步精度要求日益提高。当前纺织整线主控普遍选用西门子S7-1500系列PLC，以Profinet工业以太网作为核心通讯总线，凭借高实时性与完善诊断能力实现全产线集中管控及MES数据追溯。

然而，现场印花导带电机、烘筒传动电机、卷取机构电机等大量搭载CANopen总线接口的变频器与伺服驱动器，遵循CiADS301/DS402规范，适合多电机同步调速。Profinet与CANopen协议架构完全独立，物理层与数据交互规则无法兼容，西门子Profinet主站PLC无法直接读写CANopen变频电机的转速指令与运行状态，形成通讯孤岛。企业若全部替换CANopen设备，硬件投入巨大且产线长时间停产将造成布料报废与订单违约；若选用PLC专用CANopen扩展模块，受机架槽位限制且需自主开发协议程序，调试周期长。在此背景下，部署Profinet转CANopen协议转换网关打通异构网络，成为降本增效的最优方案。

二、项目概况

本项目为华东某纺织企业印染车间智能化改造，产线配备8台CANopen接口变频电机，分别驱动印花导带、烘筒传动、卷取收布等关键工位。项目新增西门子S7-1511-1PN PLC作为Profinet主站，搭建全厂统一工业以太网，实现变频电机集中调速、多轴同步张力控制及运行数据实时采集，并对接MES完成生产全流程追溯。

项目硬性要求：保留原有全部CANopen变频电机，不改动动力线路；依靠Profinet转CANopen协议转换网关实现PLC与电机双向实时通讯，支持启停、调速、扭矩参数下发，同步采集转速、电流、温度、故障码；改造周期≤5天，通讯延迟≤10ms，不打乱原有生产节拍。

三、网关选型与部署方案

项目选用捷米特JM-PN-COP Profinet转CANopen协议转换网关作为通讯核心，选型依据三点：

协议适配度高：Profinet侧为标准IO从站，完美兼容西门子S7-1200/1500全系列；CANopen侧内置完整主站协议栈，原生支持DS402运动行规，直接对接变频电机驱动器，无需二次开发。

组态简单高效：支持博图TIAPortal直接导入GSD文件，仅通过数据映射完成交互，无需编写通讯程序，适配纺织项目短窗口期改造需求。

工业稳定可靠：具备防静电、抗电磁干扰、宽温特性，DIN导轨标准安装，适配印染洁净车间7×24小时不间断运行。

部署方案：产线配置2台JM-PN-COP Profinet转CANopen协议转换网关，就近安装于工位电气柜导轨，利用夜间检修窗口完成施工：

Profinet网络：网关通过屏蔽网线接入车间工业交换机，与西门子S7-1511-1PN PLC同一网段，分配独立IP纳入全厂Profinet网络管理；

CANopen总线：采用手拉手拓扑连接4台变频电机驱动器，节点ID设1-4，波特率250kbps，总线两端加装120Ω终端电阻保障信号稳定；

供电与调试：统一24VDC供电，博图完成硬件组态后，配套软件映射PDO收发报文，单网关整体调试仅需1.5小时。

四、网关核心功能与产品优势

捷米特JM-PN-COP Profinet转CANopen协议转换网关专为CANopen运动设备接入Profinet网络开发，核心亮点如下：

1.完整CANopen主站协议，省去自主开发内置CiA标准协议栈，支持NMT网络管理、PDO周期传输、SDO参数读写、节点心跳检测，原生适配伺服、变频电机驱动器，对比普通CAN透传网关，开发工作量减少90%。

2.双向数据透明映射，零编程调试Profinet侧最大输入输出各1440字节，CANopen侧支持32台从站、256组PDO报文；工程师无需掌握CANopen底层帧结构，在PLC中直接读写网关IO地址，如同本地模块操作。

3.双通讯模式兼顾控制与运维周期PDO满足变频电机实时调速与同步控制，按需SDO用于设备参数修改、故障排查，适配产线生产与设备检修两类场景。

4.严苛工业硬件设计-45℃~85℃宽温工作，双RJ45网口支持链式组网，CAN端子自带可切换终端电阻；整机功耗3.5W无风扇结构，大幅降低故障概率，适配印染车间长期连续运行。

5.可视化故障诊断电源、总线、节点状态指示灯直观显示工作状态，内置总线日志统计，异常电机自动告警，缩短现场故障停机时间。

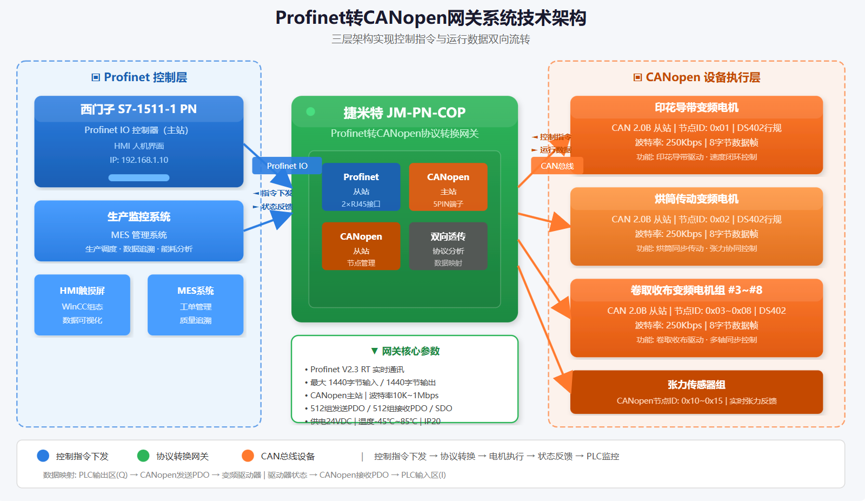

五、系统技术架构设计

六、应用效果与方案价值

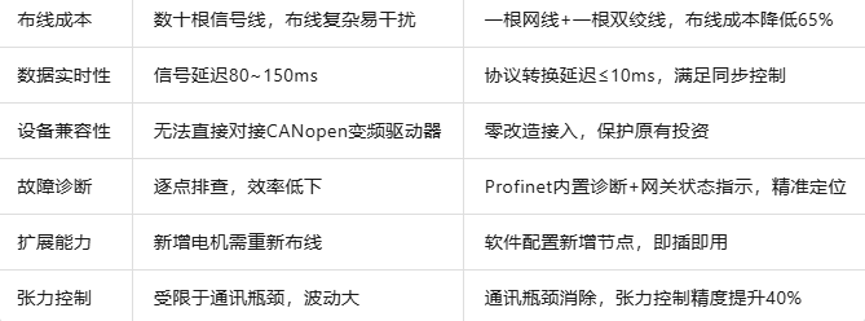

6.1改造前后效果对比

6.2方案核心价值

第一，盘活原有设备资产，无需淘汰在用CANopen变频电机及驱动器，大幅削减硬件更换投入，契合纺织行业降本需求；

第二，改造无需长期停产，利用夜间检修窗口完成部署，最大程度规避布料损耗、产能下滑损失；

第三，系统扩展性强，后续新增变频电机仅需在总线增加节点，软件配置即可接入Profinet网络；

第四，全厂统一Profinet网络体系，故障定位快速，简化车间运维工作流程。

七、行业发展趋势与经典应用推荐

伴随制造业数字化升级，Profinet转CANopen协议转换网关正呈现三大发展趋势：

一是边缘计算集成，网关本地完成数据滤波、阈值报警，分担PLC运算压力；

二是多协议一体化，单台网关兼容多种工业总线与以太网，适配多品牌设备混合产线；

三是云边协同拓展，集成OPCUA、MQTT物联网协议，现场数据直接对接工业云平台，支撑设备全生命周期数字化管理。

同时国产Profinet转CANopen协议转换网关凭借性价比、本地技术服务，逐步替代进口产品，成为制造业改造主流选择。

Profinet转CANopen协议转换网关最经典落地场景为纺织印染产线变频电机集群改造项目。印染车间大量配置CANopen变频电机、伺服驱动器、张力传感器，整线主控统一采用西门子ProfinetPLC。采用捷米特JM-PN-COP网关，可分区域接入全部CANopen设备集群，实现转速同步、张力闭环、能耗监控与故障预警，完美适配多品牌设备共存、改造停产窗口期短的纺织产线，充分发挥Profinet转CANopen协议转换网关利旧、快速部署、高稳定的核心优势。
